National Instruments SCXI Series - Châssis SCXI

Guide de démarrage SCXI 40 ni.com
5. Fixez le module sur le rail de montage de la face-avant du châssis à
l’aide des deux vis.

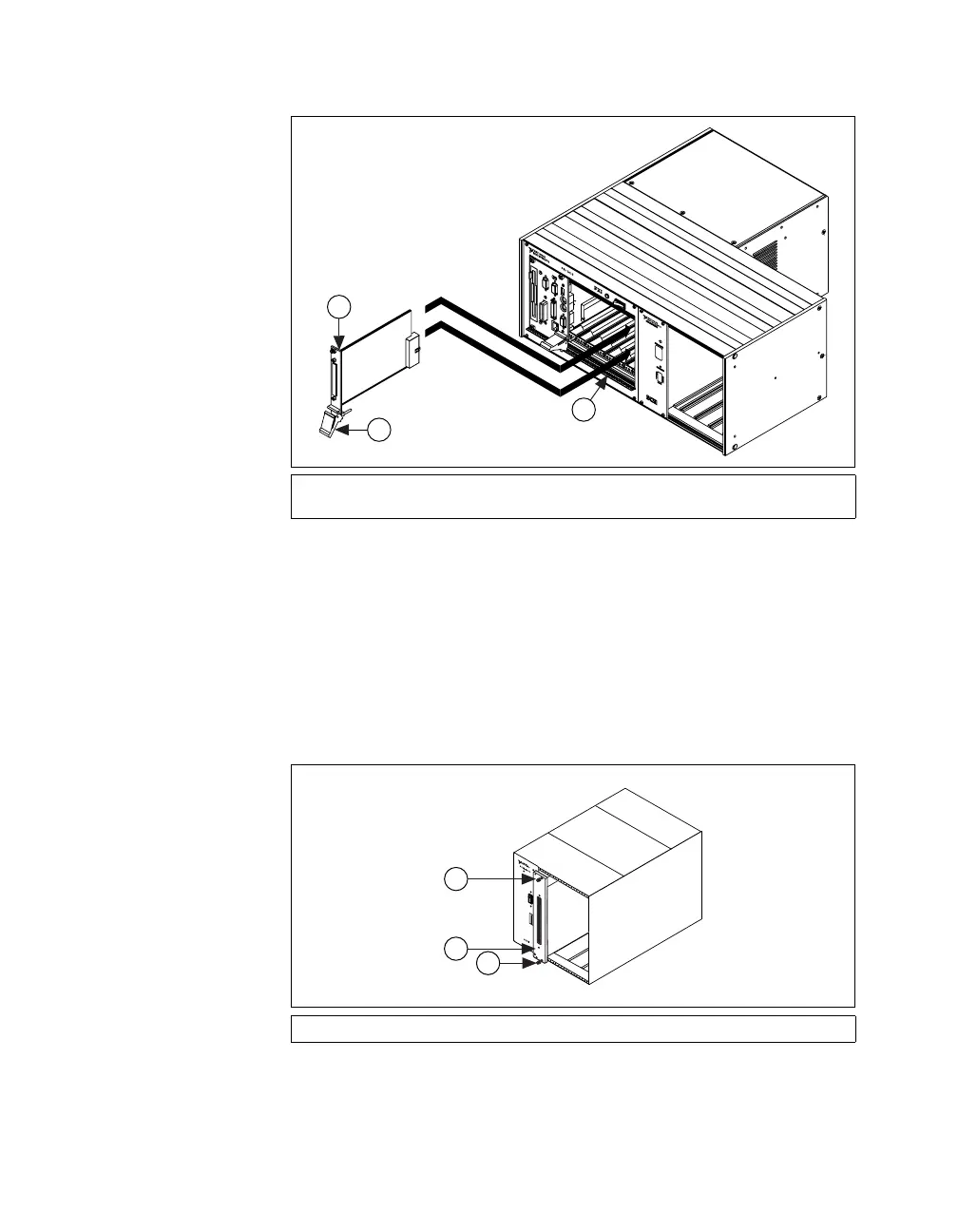

Figure 4. Installation du module PXI dans un nouveau châssis
Châssis SCXI
1. Touchez n’importe quelle partie métallique du châssis pour décharger
l’électricité statique.
2. Insérez le module dans l’emplacement SCXI.
3. Fixez le module sur le rail de montage de la face-avant du châssis à
l’aide des deux vis moletées.
Figure 5. Installation du module SCXI dans un nouveau châssis
1 Module DAQ PXI
2 Poignée d’insertion/éjection
3 Rail d’insertion/éjection
1 Vis moletées 2 Module
3
1
2
®
5
4
3
2
1
1
2
1
