Guide de démarrage SCXI 38 ni.com

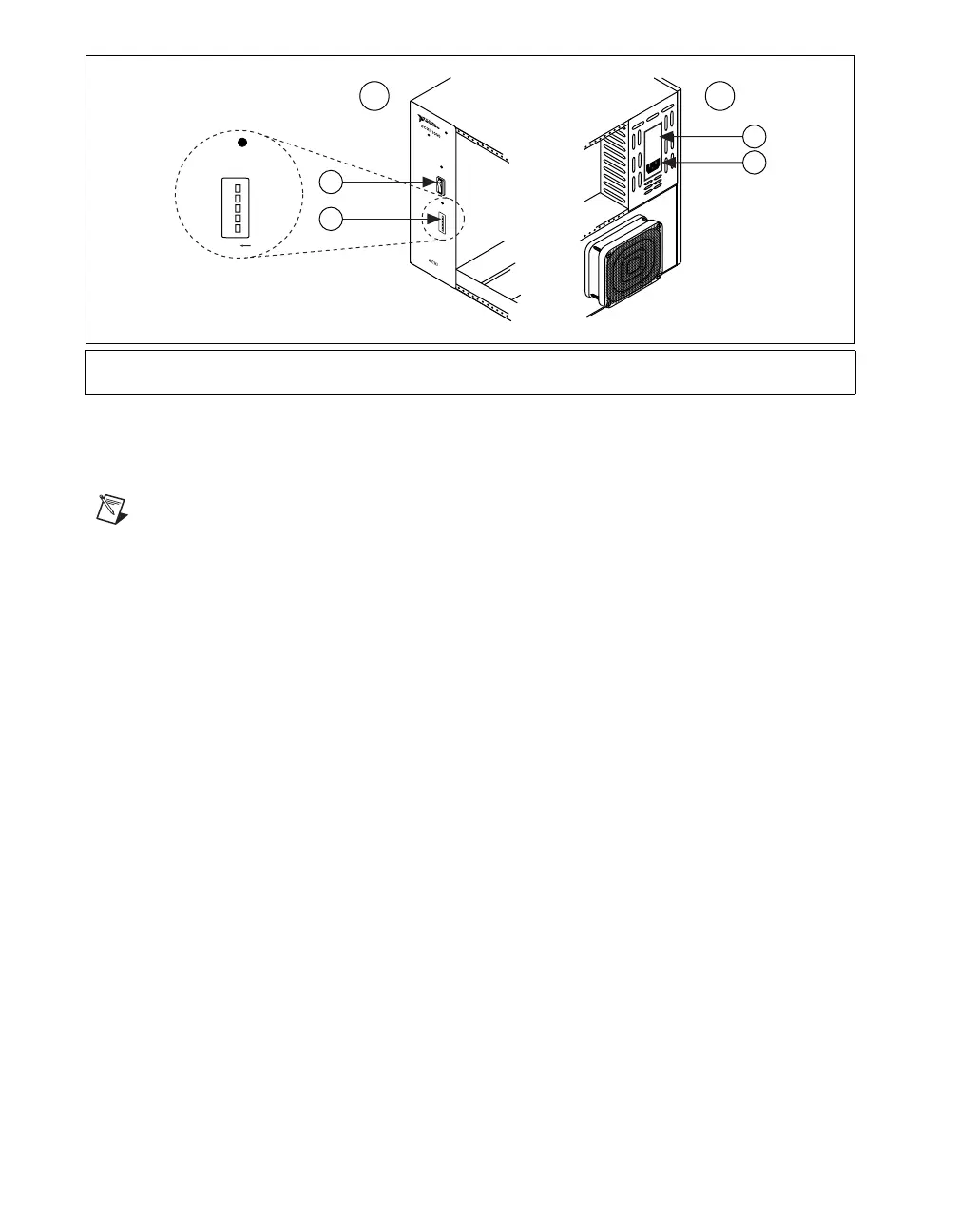

Figure 2. Configuration du châssis SCXI
Châssis combiné PXI/SCXI
Remarque Un contrôleur système doit être installé sur le côté PXI du châssis.
Reportez-vous à
ni.com/info et tapez rdfis5 pour obtenir des informations
complémentaires sur la manière de commander un châssis combiné PXI/SCXI configuré
auprès des services d’installation en usine (Factory Installation Services).
1. Mettez hors tension les interrupteurs d’alimentation PXI et SCXI et
débranchez le châssis.
2. Configurez les interrupteurs d’adresse du châssis sur la position off.
Sur la figure 3, tous les interrupteurs sont sur la position Off.
3. Réglez le culbuteur de sélection de tension sur la tension qui convient
pour votre application. Reportez-vous à la documentation du châssis
pour obtenir de plus amples informations.
4. Connectez le cordon d’alimentation.
1Avant
2Arrière
3 Interrupteur d’alimentation du châssis
4 Interrupteur d’adresse du châssis
5 Culbuteur de sélection de tension
6 Prise du cordon d’alimentation
RESET
ADDRESS
ON
5
4
3
2
1
SCXI
1
2
0
V
ac
~
®
5
4
3
2
1
POWER
RESET
ADDRESS
1 2
5
6
4
3
