SCXI-Schnellstartanleitung 82 ni.com
Schritt 6: Befestigen der Anschlussblöcke
SCXI-Chassis oder PXI/SCXI-Kombinations-Chassis
Hinweis Bei Nutzung eines Moduls, das direkt an den PC angeschlossen wird, fahren Sie
bitte bei Schritt 7: Anschließen des Kabeladapters fort.
Befestigen Sie die Anschlussblöcke an der Vorderseite der Module.
Welche Anschlussblöcke für welche Module geeignet sind, erfahren Sie
unter
ni.com/products. Wenn Sie einen TBX-Anschlussblock verwen-
den, erhalten Sie dazu in der TBX-Installationsanleitung genaue Hinweise.

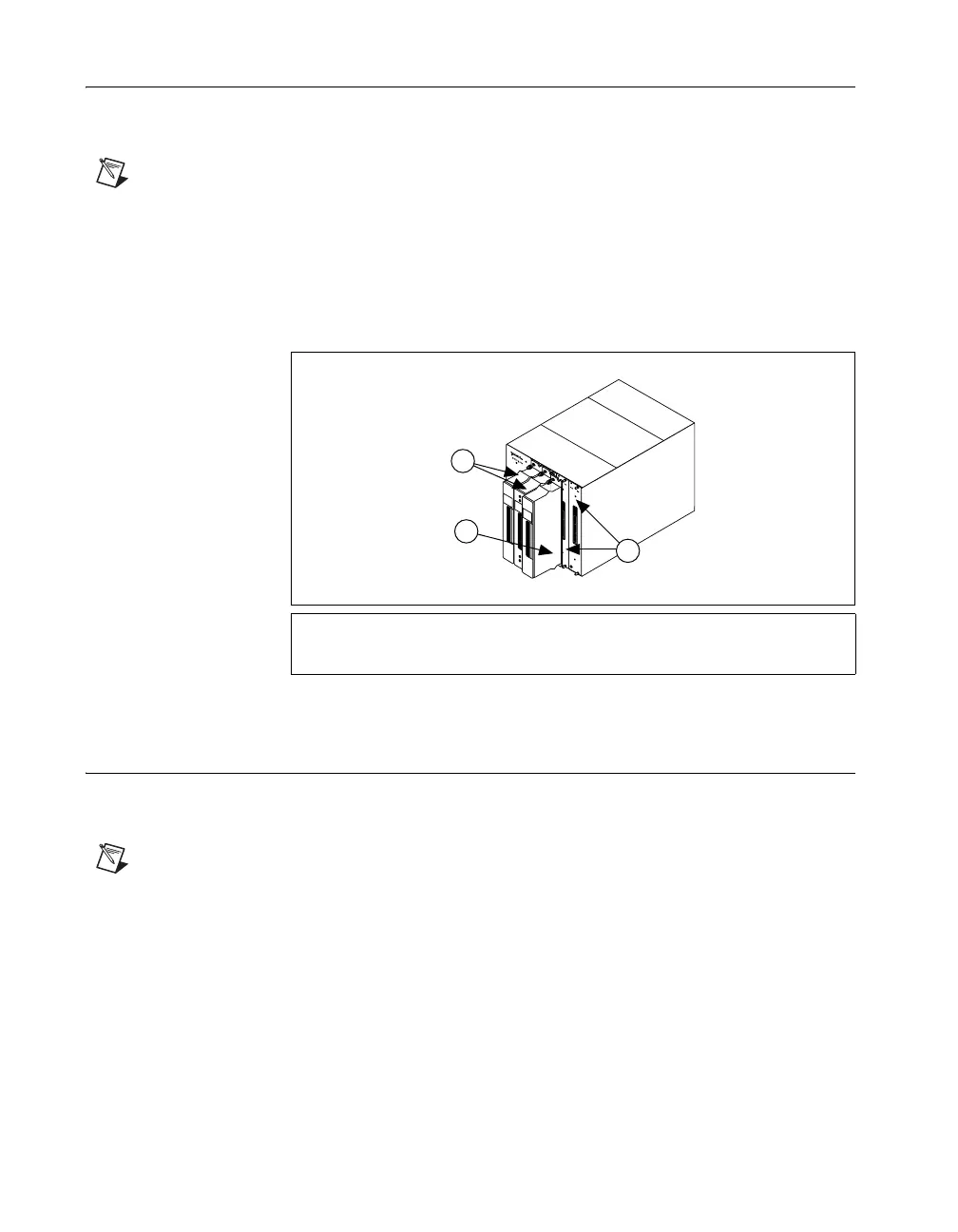

Abbildung 8. Einstecken der Anschlussblöcke
Schritt 7: Anschließen des Kabeladapters
Systeme mit nur einem Chassis
Hinweis Bei Nutzung eines SCXI-Moduls mit USB-Anschluss (z. B. SCXI-1600) oder
eines PXI/SCXI-Kombinations-Chassis überspringen Sie bitte alle nachfolgenden Schritte
bis Schritt 9: Einschalten des Chassis.
1. Stellen Sie fest, an welches SCXI-Modul (z. B. SCXI-1349) der
Kabeladapter angebracht werden muss. Bei dem Modul muss es sich
um ein Modul für die Analogeingabe mit der Möglichkeit zur simulta-
nen Abtastung der Kabelbaugruppe handeln, wenn eine solche an das
Chassis angeschlossen ist, da ansonsten beim Ausführen Ihrer Anwen-
dung ein Fehler auftritt.
1 Module mit Anschlussblöcken
2 Befestigen eines Anschlussblocks am SCXI-Modul
3 Frontplatten der SCXI-Module
®
5
4
3
2
1
ADDRESS
1
2
3
