National Instruments SCXI Series Quick Start Guide

SCXI-Schnellstartanleitung 84 ni.com

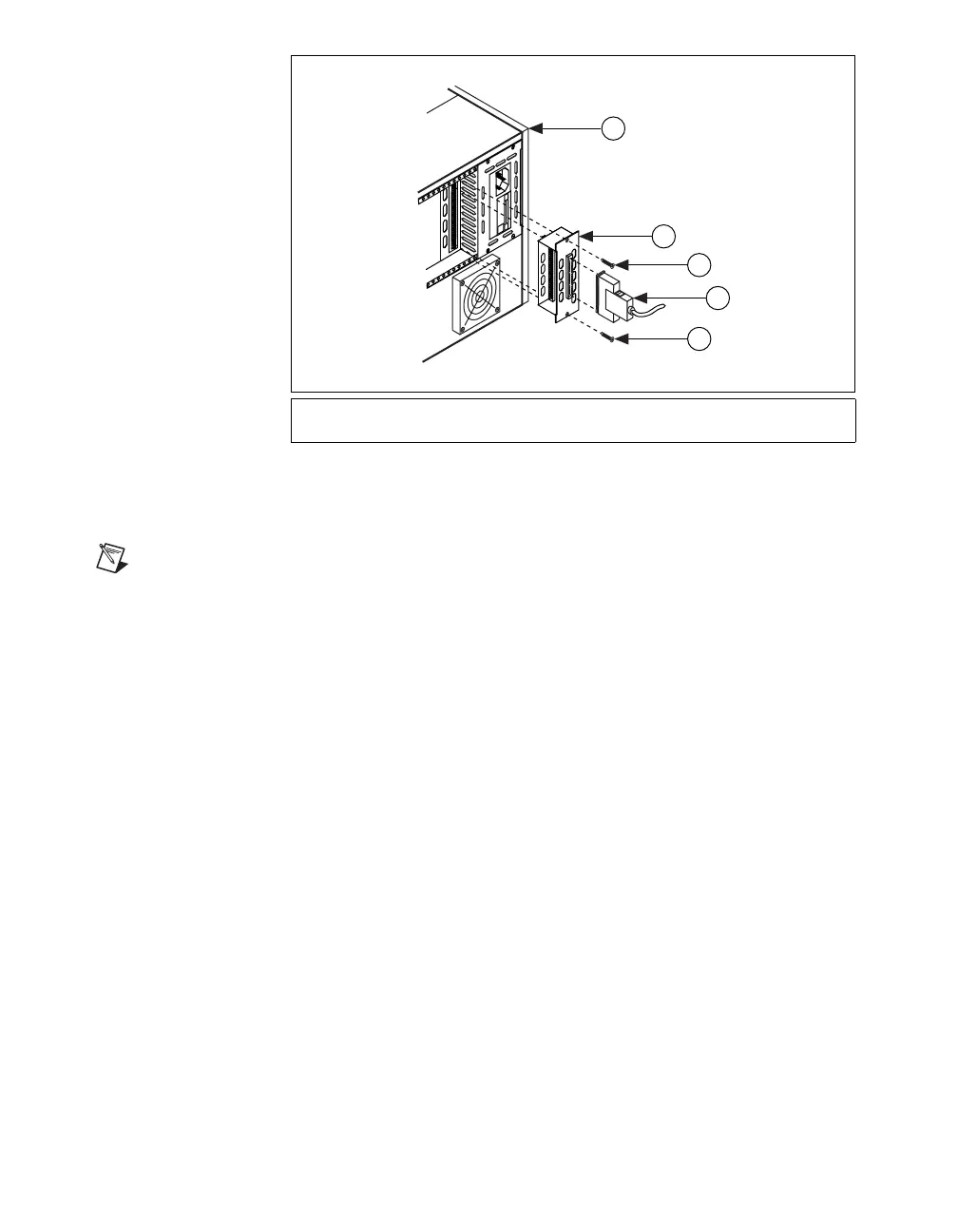

Abbildung 9. Montage des Kabeladapters
Multichassis-System
Hinweis Adapter des Typs SCXI-1346 sind so breit wie zwei Module. Aus diesem Grund
kann an ein Modul rechts neben dem Adapter kein Kabel angeschlossen werden.
Für einen Messaufbau mit mehreren Chassis ist für jedes Chassis ein sol-
cher Adapter erforderlich, mit Ausnahme des Chassis, das am weitesten
von der DAQ-Karte der E-Serie entfernt ist. Beim letzten Chassis muss ein
anderer Kabeladapter verwendet werden, und zwar SCXI-1349.
1. Stellen Sie fest, an welches Modul der Kabeladapter angeschlossen
werden muss. Lesen Sie dazu auch den Abschnitt Systeme mit nur
einem Chassis.
2. Verbinden Sie die 50-polige Federleiste auf der Rückseite des Kabel-
adapters mit der Steckerleiste auf der Rückseite des entsprechenden
SCXI-Moduls.
3. Befestigen Sie den SCXI-1346-Adapter mit Hilfe der mitgelieferten
Schrauben an der Rückseite des Chassis.
4. Wiederholen Sie die Schritte 1 bis 3 für jedes SCXI-Chassis in Ihrem
Messaufbau mit Ausnahme des letzten.
1 SCXI-Chassis
2 Kabeladapter des Typs SCXI-1349
3Stecker
4 Schrauben
1
3
2
4
4
FU
S
E
PU
L
L
