National Instruments SCXI Series - PXI;SCXI-Kombinations-Chassis

© National Instruments Corporation 77 SCXI-Schnellstartanleitung
PXI/SCXI-Kombinations-Chassis
Hinweis In den PXI-Steckplätzen des Chassis muss sich ein System-Controller befinden.
Die Bestellung eines konfigurierten PXI/SCXI-Kombinations-Chassis bei unseren Factory
Installation Services ist auf unserer Website beschrieben. Geben Sie dazu auf
ni.com/info die Buchstabenkombination rdgnif ein.
1. Schalten Sie sowohl den PXI- als auch den SCXI-Netzschalter auf
OFF und ziehen Sie den Netzstecker des Chassis.
2. Setzen Sie die Chassis-Adressschalter auf OFF. In Abbildung 3 befin-
den sich alle Schalter in OFF-Stellung.
3. Stellen Sie mit Hilfe des Spannungsreglers die gewünschte Spannung
ein. Lesen Sie bitte für weitere Hinweise die Beschreibung des ent-
sprechenden Chassis.
4. Schließen Sie das Netzkabel an.

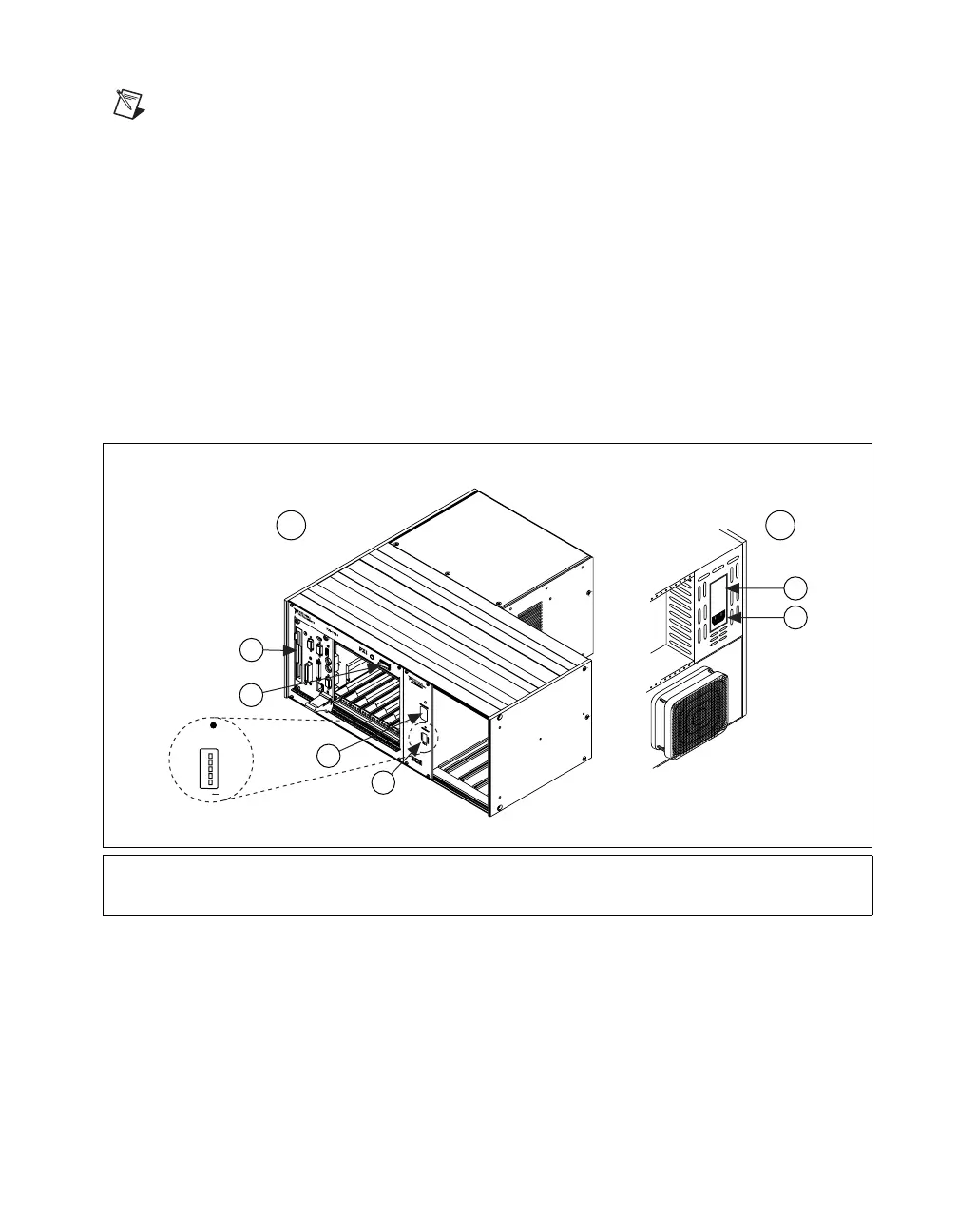

Abbildung 3. Aufbau eines PXI/SCXI-Kombinations-Chassis
1 Vorderseite
2 Rückseite
3 Spannungregler
4 Netzkabelanschluss
5 Adressschalter
6 SCXI-Netzschalter
7 PXI-Netzschalter
8 Systemcontroller
SCXI
120Vac
~
RESET
ADDRESS
ON
5
4
3
2
1
21
8
5
3
4
6
7
