Guide de démarrage SCXI 46 ni.com
Pour connecter le système multi-châssis, vous devez utiliser un adaptateur
pour multi-châssis SCXI-1346 pour chaque châssis dans la chaîne, à
l’exception de celui qui est le plus éloigné du périphérique DAQ de la
série E. Le dernier châssis utilise l’adaptateur de câble SCXI-1349.
1. Identifiez le module SCXI approprié à connecter à l’adaptateur de
câble. Reportez-vous à l’étape 1 de la section Système à un seul châssis
pour déterminer quel est le module approprié.
2. Insérez la prise femelle à 50 broches située sur l’arrière de l’adaptateur
de câble dans le connecteur mâle à 50 broches sur l’arrière du module
SCXI approprié.
3. Fixez l’adaptateur à l’arrière du châssis SCXI à l’aide des vis fournies
avec le SCXI-1346.
4. Répétez les étapes 1 à 3 pour chaque châssis SCXI dans le système, à
l’exception du dernier châssis SCXI dans la chaîne.

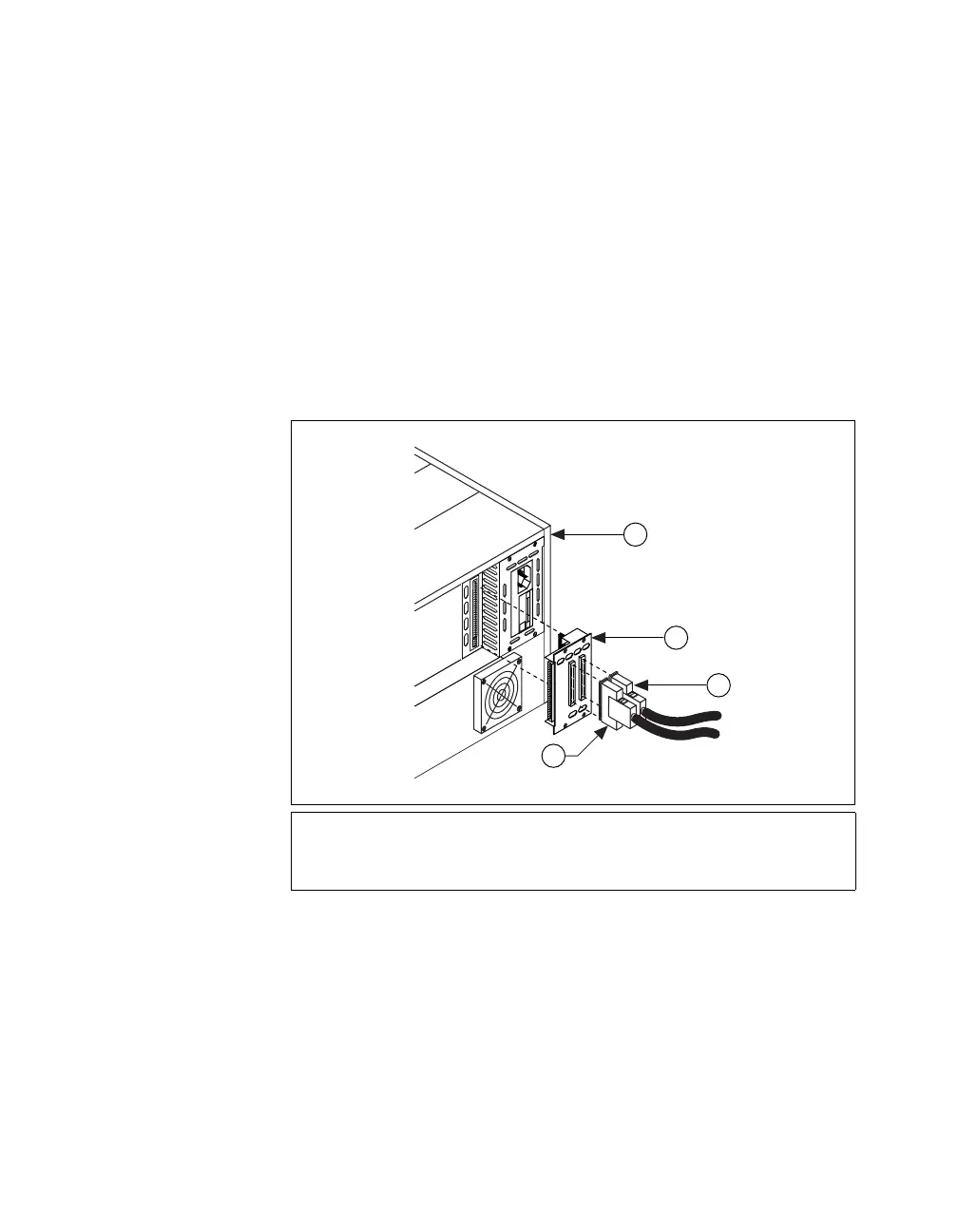

Figure 10. Assemblage de câble SCXI-1346
5. Installez l’adaptateur de câble SCXI-1349 dans le dernier châssis
SCXI de la chaîne. Reportez-vous à l’étape 1 de la section Système à
un seul châssis pour consulter les instructions sur la manière d’installer
le SCXI-1349.
1 Châssis SCXI-1000 ou SCXI-1001
2 Adaptateur de câble SCXI-1346
3 Câble blindé se connectant à TO NEXT CHASSIS
4 Câble blindé se connectant à FROM DAQ BOARD OR PREVIOUS CHASSIS
1
3
2
4
F
U
S
E
P
U
L
L
TO NEXT CHASSIS
FROM DAQ BOARD OR PREVIOUS CHASSIS
SCXI-1346
SHIELDED MULTI-CHASSIS ADAPTER
