© National Instruments Corporation 119 SCXI
クイックスタートガイド
手順
6.
ターミナルブロックを取り付ける
SCXI
シャーシまたは
PXI/SCXI
コンボシャーシ
メモ直接結合モジュールをインストールした場合は、「手順
7.
ケーブルアタプタを取
り付ける」へ進みます。
モジュールの正面にターミナルブロックを取り付けます。ターミナルブ
ロックとモジュールの正しい組み合わせについての情報は、
ni.com/jp/
products
を参照してください。
TBX
ターミナルブロックを使用する場合
は、
TBX
のインストールガイドを参照してください。

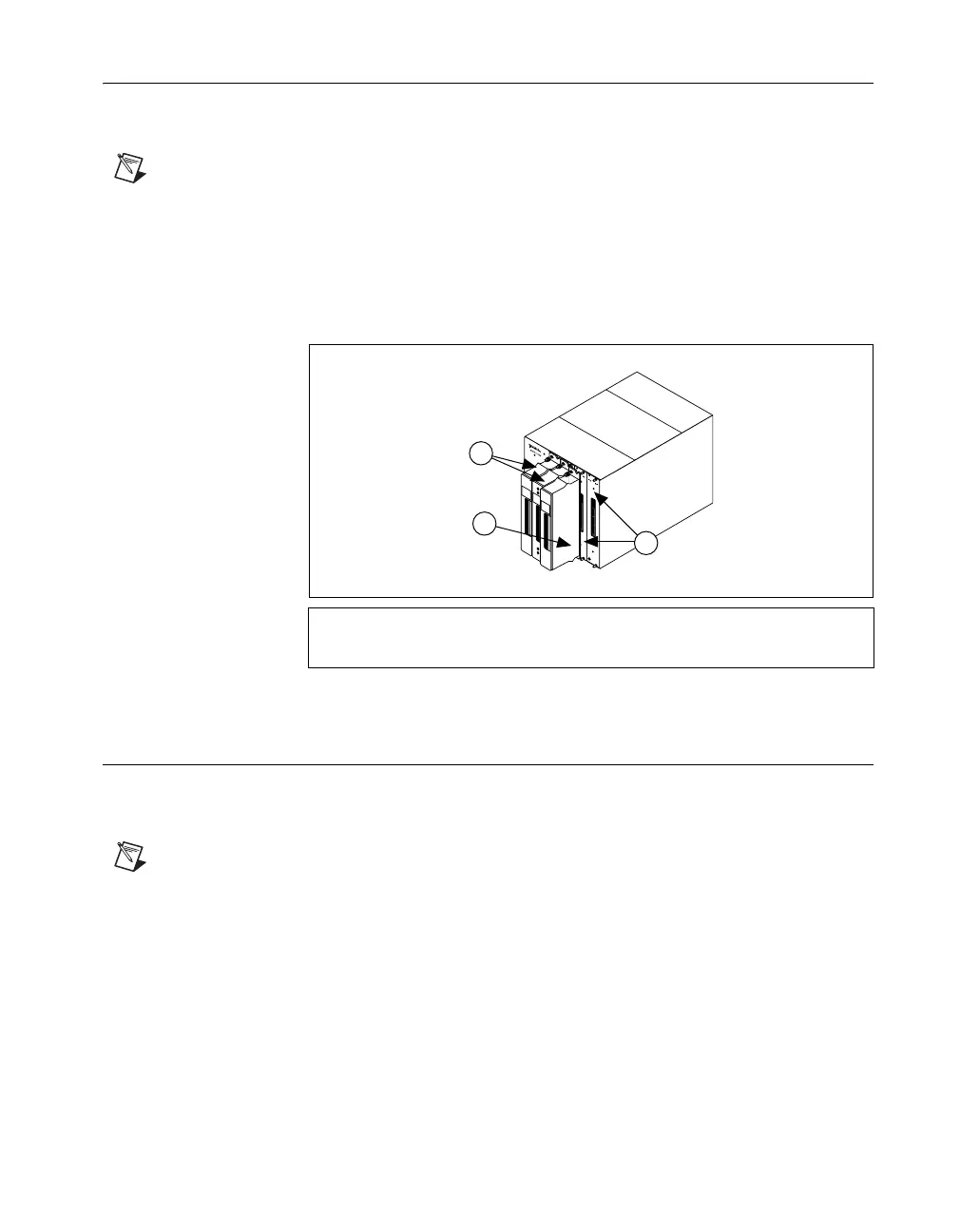

図
8
ターミナルブロックを取り付ける
手順
7.
ケーブルアタプタを取り付ける
シングルシャーシシステム
メモ
SCXI-1600
などの
SCXI USB
モジュールを既にインストールした場合、もしくは
PXI/SCXI
コンボシャーシを使用する場合は「手順
9. SCXI
シャーシに電源を投
入する」へ進みます。
1.
適切な
SCXI
モジュールを認識して、ケーブルアダプタに接続します
（例
: SCXI-1349
）。同時サンプリング機能を持つアナログ入力モ
ジュールを、シャーシにあるようにケーブルアセンブリに接続する必
要があります。同時サンプリング機能を持たないモジュールを接続し
た場合、アプリケーションを実行するたびにエラーメッセージが表示
されます。
1
ターミナルブロックがモジュールに取り付けられた状態
2
ターミナルブロックの
SCXI
モジュールへの取り付け
3SCXI
モジュールの正面パネル
®
5
4
3
2
1
ADDRESS
1
2
3
