Copyright © 2012 NEXCOM International Co., Ltd. All Rights Reserved.
16
NISE 104 User Manual

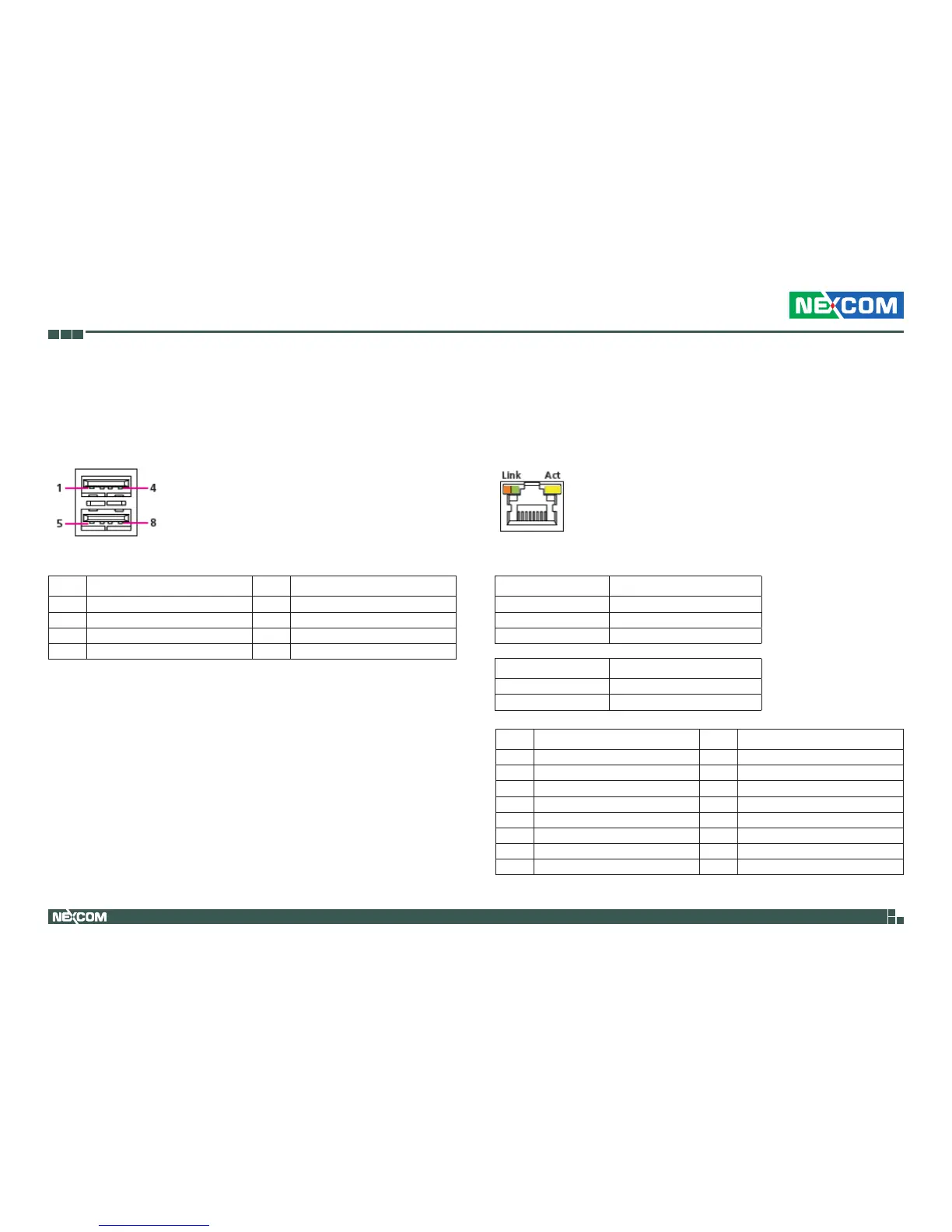

Chapter 2: Jumpers and Connectors
USB2/3 Ports
Connector type: Dual USB port, Type A
Connector location: USB2
Pin Definition Pin Definition
1 +5V 2 Data 2-
3 Data 2+ 4 GND
5 +5V 6 Data 3-
7 Data 3+ 8 GND
Link Status
Steady Green 1G network link
Steady Orange 100Mbps network link
Off No link
Act Status
Flashing Yellow Data activity
Off No activity
LAN1 Port
Connector type: RJ45 port with LEDs
Connector location: LAN1
Pin Definition Pin Definition
1 LAN1_MDI0P 2 LAN1_MDI0N
3 LAN1_MDI1P 4 LAN1_MDI1N
5 LAN1TCT 6 LAN1TCTG
7 LAN1_MDI2P 8 LAN1_MDI2N
9 LAN1_MDI3P 10 LAN1_MDI3N
11 LAN1_LEDACT# 12 LAN1_ACTPW
13 LAN1_LINK 14 LAN1_LINK1G#
MH1 GND MH2 GND
