26
42
42
C
A
C
41
B
A
L
K

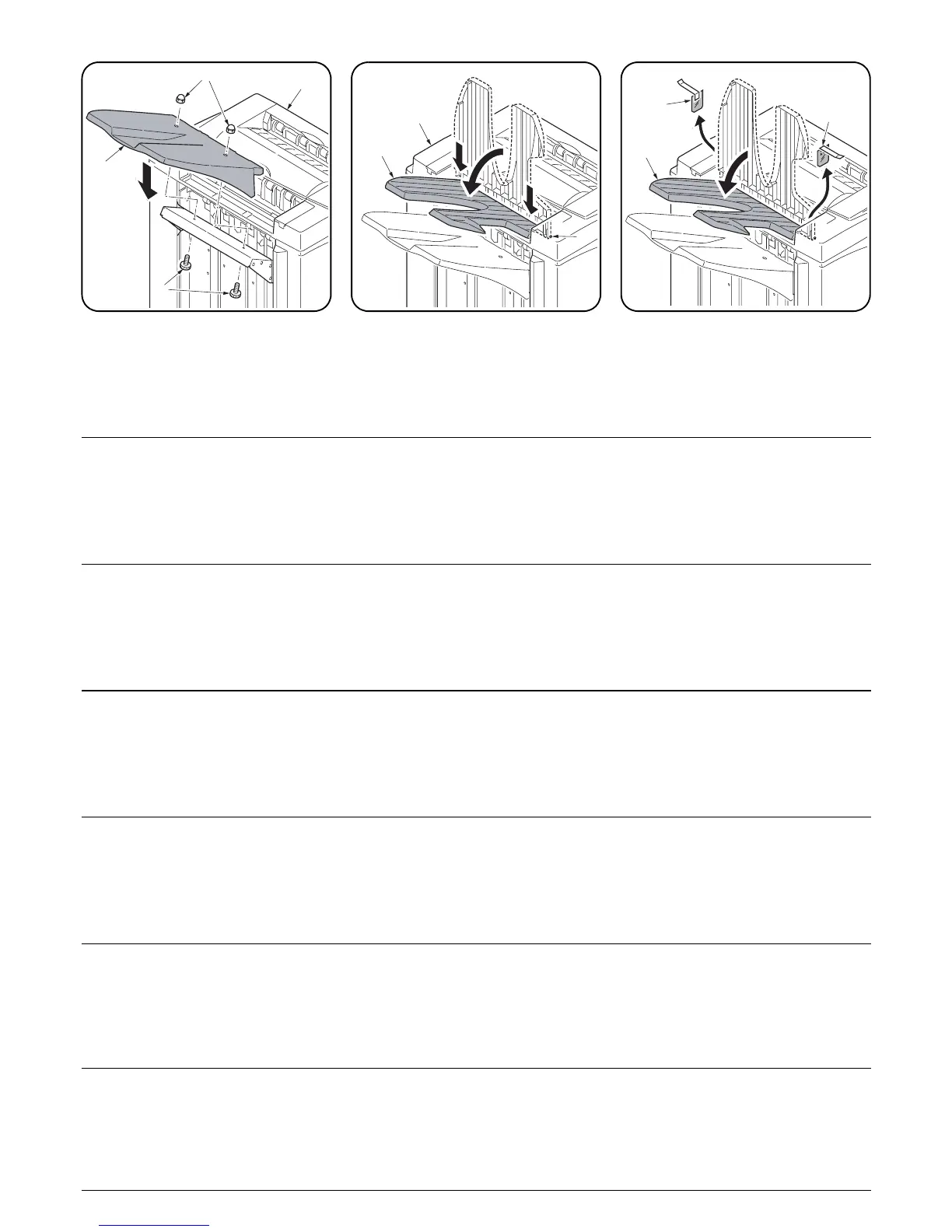

Installing the trays
86.Use two nuts (K) and two pins (L) to install
the tray A (B) to the document finisher (A).
87.. the right and left projections (41) of the tray
B (C) onto the document finisher (A) from its
top.Fit the tray with the Lumiror films (42)
remaining attached.
88.Lower tray B (C) and remove the two
Lumiror films (42).
Installation des bacs
86.Utiliser deux écrous (K) et deux broches (L)
pour installer le bac A (B) sur le retoucheur
de document (A).
87.Fixer les saillies droite et gauche (41) du bac
B (C) sur le retoucheur de document (A)
depuis le haut.
Insérer le bac avec les films Lumiror (42)
bien en place.
88.Abaisser le bac B (C) et enlever les deux
films Lumiror (42).
Instalación de las bandejas
86.Utilice dos tuercas (K) y dos pasadores (L)
para instalar la bandeja A (B) en el
finalizador de documentos (A).
87.Coloque los resaltos derecho e izquierdo
(41) de la bandeja B (C) sobre el finalizador
de documentos (A) desde su parte superior.
Inserte la bandeja con las películas Lumiror
(42) colocadas.
88.Baje la bandeja B (C) y quite las dos
películas Lumiror (42).
Anbringen der Fächer
86.Verwenden Sie die beiden Muttern (K) und
die beiden Stifte (L), um das Fach A (B) in
den Dokument-Finisher (A) einzubauen.
87.Setzen Sie die rechten und linken
Vorsprünge (41) des Fachs B (C) von oben
auf den Dokument-Finisher (A).
Setzen Sie das Fach mit noch angebrachten
Lumiror-Folien (42) ein.
88.Senken Sie das Fach B (C), und entfernen
Sie die beiden Lumiror-Folien (42).
Installazione dei vassoi
86.Utilizzare due dadi (K) e due perni (L) per
installare il vassoio A (B) alla finitrice di
documenti (A).
87.Inserire dall’alto della finitrice di documenti
(A) le parti sporgenti destra e sinistra (41) del
vassoio B (C) nella finitrice stessa.
Inserire il vassoio con i film Lumiror (42)
annessi.
88.IAbbassare il vassoio B (C) e rimuovere i
due film Lumiror (42).
トレイの取り付け
86.ナット (K)2 個とピン (L)2 個でドキュメン
トフィニッシャ(A) にトレイ A(B) を取り
ける。
87.トレイ B(C) の左右の突起 (41) をドキュメ
ントフィニッシャ(A) へ上からはめ込む。
ルミラ (42) は剥がさず付けたままはめ込
むこと。
88.トレイ B(C) を倒し、ルミラ (42)2 枚を取り
外す。
安装托盘
86.使用 2 颗螺母(K) 2 销钉(L)将托盘 A
(B)装至装订器(A)
87.将托盘 B(C)左右两侧的突出部41)固定至
装订器(A)的顶部。
使用粘贴在装订器上的导光膜(42)定托
盘。
88.降低托盘 B(C)并拆下 2 条导光膜42)
