HydroControl M
Montáž
Žiarenie
Chránené pred UV žiarením
apriamym slnečným žiarením
Chemické vplyvy
Neskladujte spolu srozpúšťadlami,
chemikáliami, kyselinami, palivami
apod.
5. Montáž
5.1 Montáž vetvených regulačných
ventilov
VÝSTRAHA
Nebezpečenstvo zranenia zapríčinené armatúrami
pod tlakom!
Média unikajúce pod tlakom môžu viesť kzraneniam.
!
Vykonávajte všetky inštalačné práce iba na
beztlakovom zariadení.
!
Pri dodatočnom vybavení existujúceho
zariadenia: Vyprázdnite zariadenie alebo
zatvorte prívody úseku zariadenia aodpojte
úsek zariadenia od tlaku.
!
Noste ochranné okuliare.
UPOZORNENIE
Nebezpečenstvo zranenia na horúcich
alebostudených armatúrach apovrchoch
!
Noste vhodný ochranný odev, aby ste zabránili
nechránenému kontaktu shorúcimi alebo
studenými armatúrami ačasťami zariadenia.
!
Prípadne počkajte sprácami, kým armatúra
nedosiahne približne teplotu prostredia.
POZOR
Vecné škody zapríčinené mazivom!
Tesnenia sa môžu zničiť vdôsledku používania
mazív alebo olejov.
!
Pri montáži nepoužívajte žiadne mazivá ani
oleje.
!
Príp. opláchnite zo systému vedení čiastočky
nečistoty, akými sú mazivá azvyšky oleja.
!
Pri výbere prevádzkového média dbajte na
aktuálny stav techniky.
!
Pri znečistenom prevádzkovom médiu použite
zachytávač nečistôt vprívodnom vedení.
•
Montážna poloha je spravidla ľubovoľná.
•
Naúčely údržby odporúčame montáž
blokovacích armatúr pred aza ventil, príp. úsek
zariadenia.

Zabezpečte, aby bol výrobok apotrubia bez znečistení.

Montujte armatúru tak, aby prúdila vsmere šípky.
(Dbajte naoznačenie na kryte.)

Zabezpečte, aby bola pred armatúrou k dispozícii rovná
rúra s D = 3 x Ø aza armatúrou rovná rúra s D = 2 x Ø.

Inštalujte výrobok bez napätia.

Zabezpečte, aby armatúra zostala dobre prístupná.
 Nasaďte vetvený regulačný ventil do potrubia.
 Pevne zoskrutkujte vetvený regulačný ventil.
5.2 Montáž impulzného vedenia
Pripojte vetvený regulačný ventil ako partnerský ventil
pomocou impulzného vedenia kregulačnému ventilu
diferenčného tlaku.
2
3
4
1

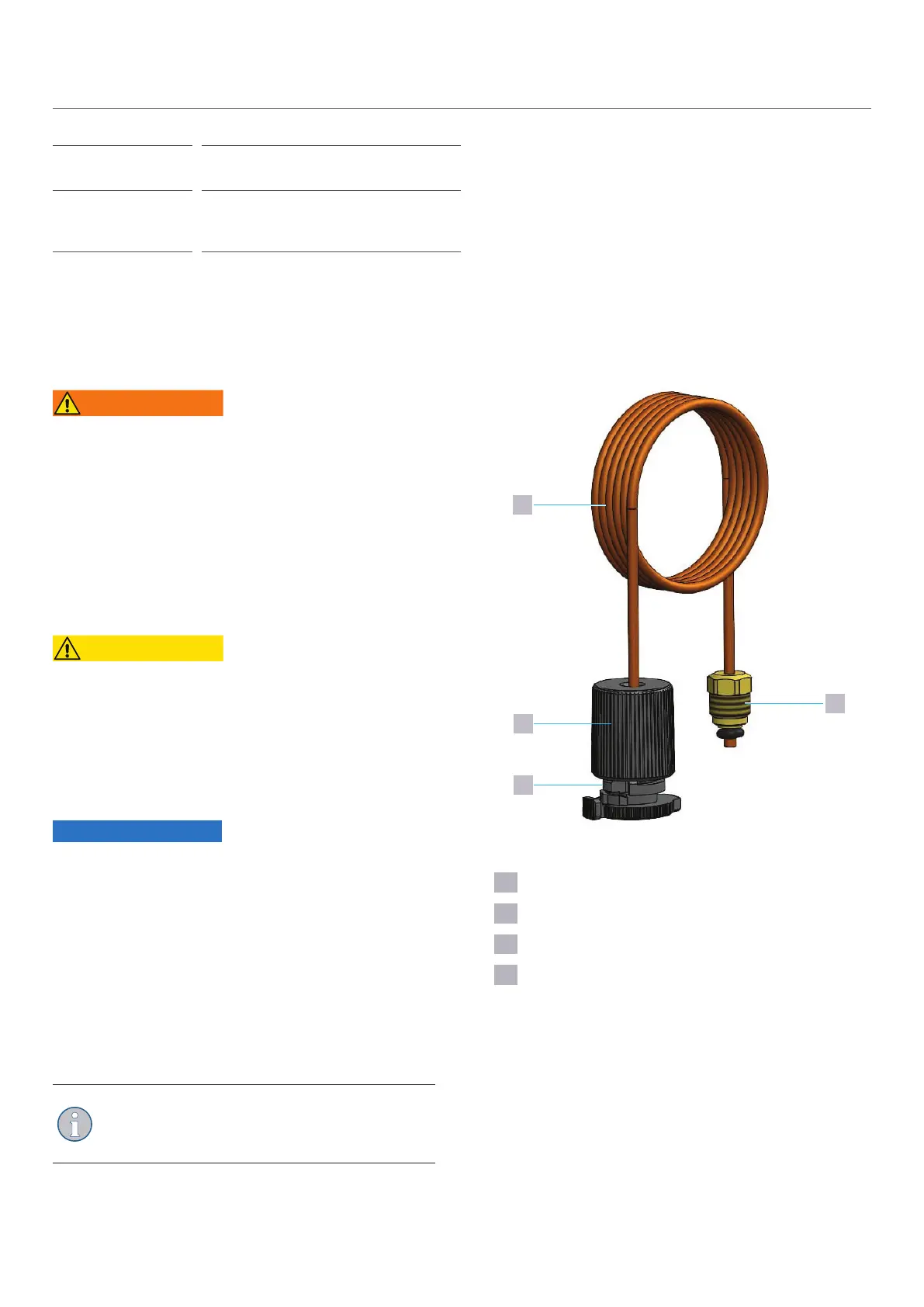

Obr. 4: Konštrukcia impulzného vedenia
1
Poistný krúžok
2
Uzatváracie veko
3
Impulzné vedenie
4
Upevňovacia skrutka
 Pripojte impulzné vedenie kregulačnému ventilu
diferenčného tlaku HydroControl D (pozri návod pre
regulačný ventil diferenčného tlaku).
