HydroControl M
Uvedenie doprevádzky
1
2
3

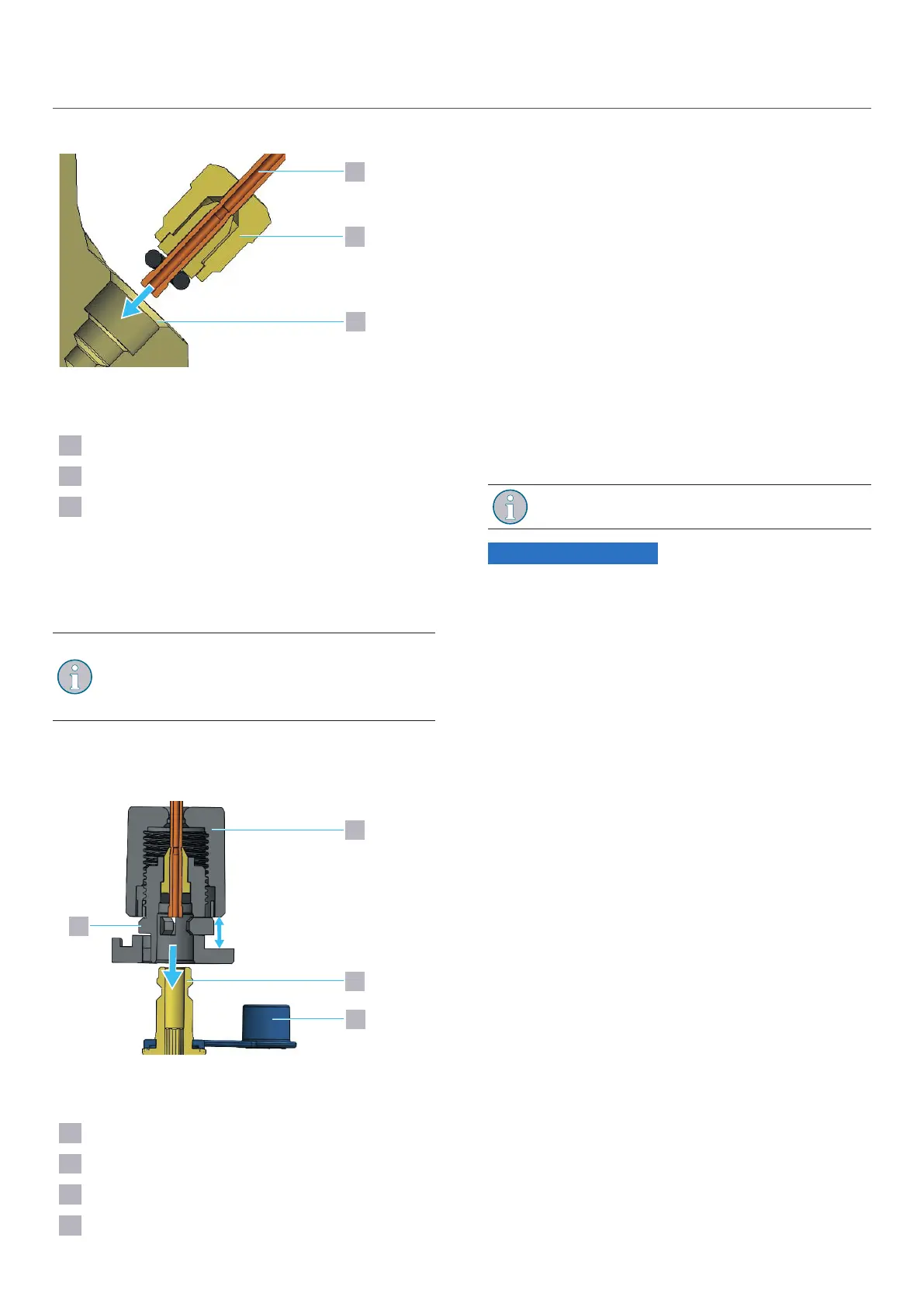

Obr. 5: Pripojenie impulzného vedenia
naHydroControl D
1
Impulzné vedenie
2
Upevňovacia skrutka
3
Pripojenie impulzného vedenia naHydroControl D
 Utiahnite upevňovaciu skrutku impulzného vedenia
(veľkosť kľúča 12).
 Odstráňte modrú ochrannú krytku zventila HydroPort
regulačného ventila HydroControl M.
Uistite sa, že je uzatváracie veko uložené na
poistnom krúžku.
Ak chcete uvoľniť impulzné vedenie, zatlačte
poistný krúžok, aby ste uvoľnili uzatváracie veko.
 Nasúvajte uzatváracie veko impulzného vedenia na
modrý ventil HydroPort ventila HydroControl M, až
pokiaľ poistný krúžok nezapadne.
2
1
4
3
Obr. 6: Pripojenie impulzného vedenia kpartnerskému
ventilu
1
Poistný krúžok
2
Uzatváracie veko
3
Ventil HydroPort (HydroControl M)
4
Ochranná krytka
 Utiahnite uzatváracie veko nadoraz tak, aby ste upevnili
impulzné vedenie.
 Otvorte ventil HydroPort naHydroControl M pomocou
otvoreného kľúča sveľkosťou 14 otočením oštvrť
otáčky.
6. Uvedenie doprevádzky
6.1 Plnenie, odvzdušnenie akontrola
tesnosti
 Naplňte ohrevné zariadenie.
 Odvzdušnite ohrevné zariadenie.
 Vykonajte kontrolu tesnosti podľa normy DIN EN 1264.
6.2 Prednastavenie
Zabráňte nastaveniam ventilu pod odporúčaný
rozsah nastavenia.
POZOR
Poškodenie armatúry vdôsledku vysokého
diferenčného tlaku
Príliš vysoký diferenčný tlak nad ventilovou
jednotkou môže viesť ktvorbe zvukov apoškodeniu
armatúry.
!
Prevádzkujte váš vetvený regulačný ventil
vodporúčanom rozsahu nastavení.
 Zistite hodnotu nastavenia na základe prietokového
diagramu vprílohe (pozri 8 na strane 188).
 Otáčajte ručným kolieskom, kým nebude na základnej
a jemnej nastavovacej stupnici vidno požadovanú
hodnotu (pozri Obr. 1 na strane 182 (3) a (4)).
6.3 Reprodukcia prednastavenia
Keď sa ventil nachádza vpožadovanom prednastavení, je ho
možné zaistiť pomocou nastavovacej skrutky vručnom
koliesku (pritom je potrebný imbusový kľúč sveľkosťou 3).
Ak sa ventil zablokuje, môžete ho pri následnom otvorení
otvoriť pozabezpečenú polohu.
6.4 Zaistenie prednastavenia
Nastavenú hodnotu je možné zabezpečiť proti prestaveniu.
 Vytiahnite obmedzovaciu svorku zparkovacej polohy
pod ručným kolieskom.
 Zasuňte obmedzovaciu svorku do blokovacej polohy
(pozri Obr. 3 na strane 183).
Aby ste zabránili neoprávneným osobám zmeniť
prednastavenie, môžete pripevniť plombu.
 Veďte plombovací drôt (príslušenstvo sčíslom položky
1089091) otvorom vobmedzovacej svorke.
6.5 Meranie pomocou OV-DMC3
Prostredníctvom štandardných pomocných ventilov
HydroPort je možné pripojiť bežný diferenčný tlakomer,
