HydroControl M
Demontáž alikvidácia
napríklad Oventrop OV-DMC 3. Na základe nameraného
diferenčného tlaku a hodnoty Kv je možné vypočítať prietok.
Tento výpočet vykonáva tiež OV-DMC 3, takže hodnota
prietoku sa zobrazuje priamo počas merania. Ak sa použijú
dva snímače teploty, okrem prietoku sa vypočíta a zobrazí
tiež výkon.
Modrú meraciu hadicu diferenciálneho tlakomeru OV-
DMC3 je možné cez vyklápací uzáver pripojiť kventilu
HydroPort regulačného ventila HydroControl D.
Na meranie jenevyhnutný partnerský ventil smeracou
funkciou, t.j. vetvený regulačný ventil HydroControl V alebo
HydroControl M. Červená meracia hadica OV-DMC3 sa
pripojí kčervenej prípojke HydroPort partnerského ventila a
v OV-DMC 3 sa musí zvoliť príslušný partnerský ventil.
Datenblatt HydroControl D
Änderungen vorbehalten  Alle Rechte vorbehalten DE-03124-106452-DB-V2328TEMP 3
Durchfluss messen
Jedes HydroControl D ist standardmäßig mit einem HydroPort
Hilfsventil ausgestattet. Mit HydroPort lässt sich der blaue Mess-
schlauch eines OV-DMC 3 Differenzdruckmessgerätes einfach
und sicher per Schnappverschluss anschließen. HydroPort Ven-
tile werden durch eine Vierteldrehung geöffnet.
Für die Messung wird aber zwingend ein Partnerventil mit Mess-
funktion benötigt, d.h. ein HydroControl V, HydroControl M oder
HydroCom V Strangregulierventil. Der rote Messschlauch des OV-DMC 3 wird an die-
sem Partnerventil angeschlossen und im OV-DMC 3 ist das jeweilige Partnerventil zu
wählen.
Abmessungen
INNENGEWINDE AUSSENGEWINDE
DN
An-
schluss
L1
[mm]
L2
[mm]
An-
schluss
L1
[mm]
L2
[mm]
B
[mm]
H
[mm]
Gewicht
[kg]
15 Rp ½ 73 131 G ¾ 89 138 109 180
20 Rp ¾ 78 133 G 1 90 140 109 186
25 Rp 1 84.5 138 G 1 ¼ 96 142 109 195
32 Rp 1 ¼ 107 154 G 1 ½ 125 164 109 195
40 Rp 1 ½ 110 155 G 1 ¾ 130 165 109 200
50 Rp 2 126 166 G 2 ⅜ 137 175 109 222

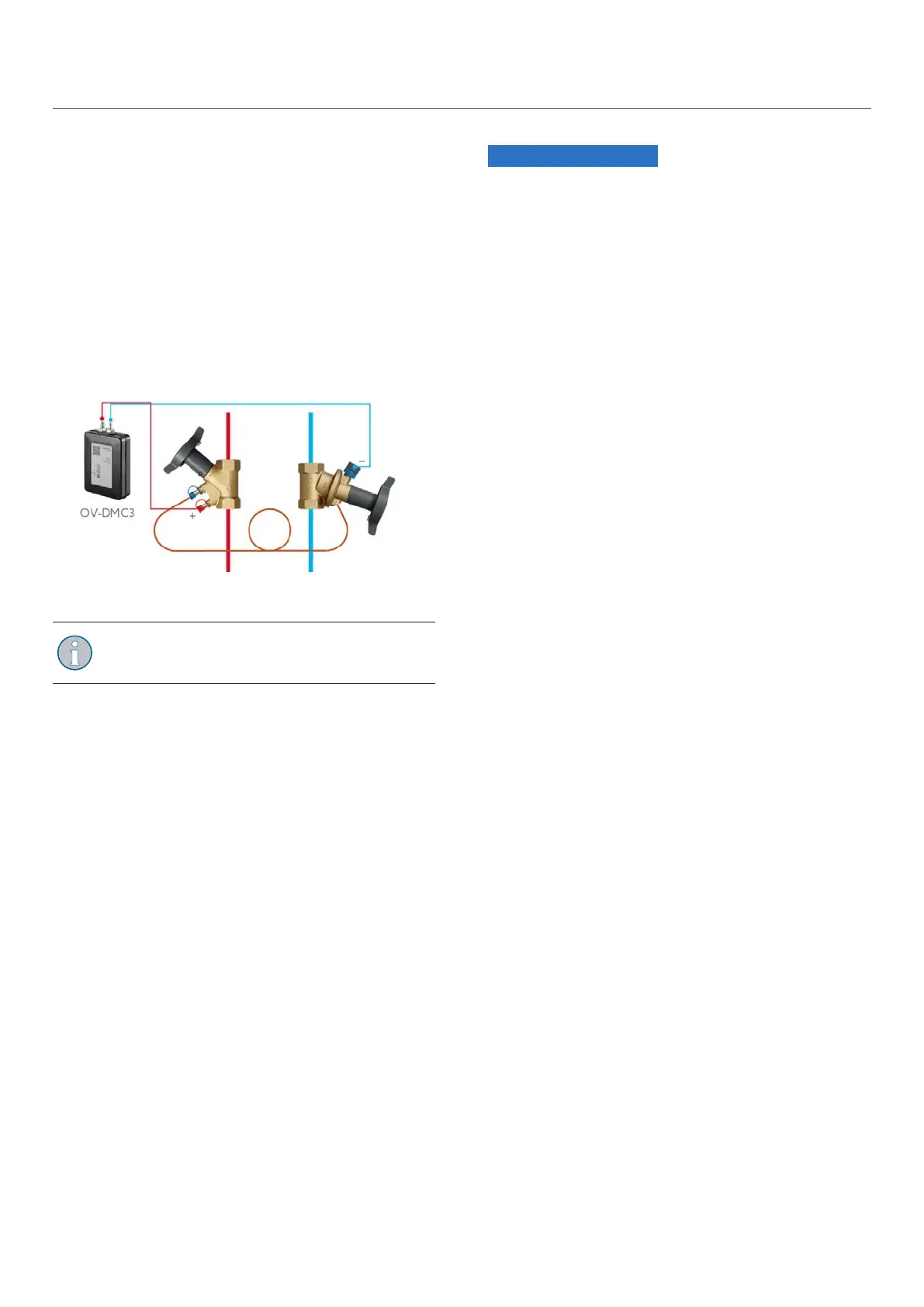

Obr. 7: Schéma pripojenia OV-DMC3
Pri meraní prietoku použite hodnotu Kv
partnerského ventila. Hodnoty ventilov Oventrop
sú už uložené v OV-DMC.
 Odstráňte modrú ochrannú krytku zventila HydroPort
regulačného ventila HydroControl D.
 Nasaďte modrú hadicu OV-DMC3 na ventil HydroPort.
 Odstráňte červenú ochrannú krytku zventila HydroPort
partnerského ventila.
 Nasaďte červenú hadicu na červený ventil HydroPort
partnerského ventila.
 Otvorte oba ventily HydroPort pomocou otvoreného
kľúča sveľkosťou 14 otočením oštvrť otáčky.
 Vykonajte meranie.
 Aby ste odstránili prípojky, postupujte po ukončení
merania v opačnom poradí.
7. Demontáž alikvidácia
Keď výrobok dosiahne koniec svojej životnosti alebo má
neopraviteľné chyby, musí sa demontovať a zlikvidovať
ekologickým spôsobom alebo sa musia súčasti recyklovať
POZOR
Nebezpečenstvo znečistenia životného prostredia!
Neodborná likvidácia môže viesť kškodám na
životnom prostredí.
!
Obalový materiál zlikvidujte ekologicky.
!
Odovzdajte súčasti podľa možností na
recykláciu.
!
Nerecyklovateľné súčasti likvidujte podľa
miestnych predpisov.
1871000086521_10242266 000 00
