Panasonic CZ-TACG1 - Kennzeichnung der Teile; Systemberblick; Vor der Installation des Adapters

4

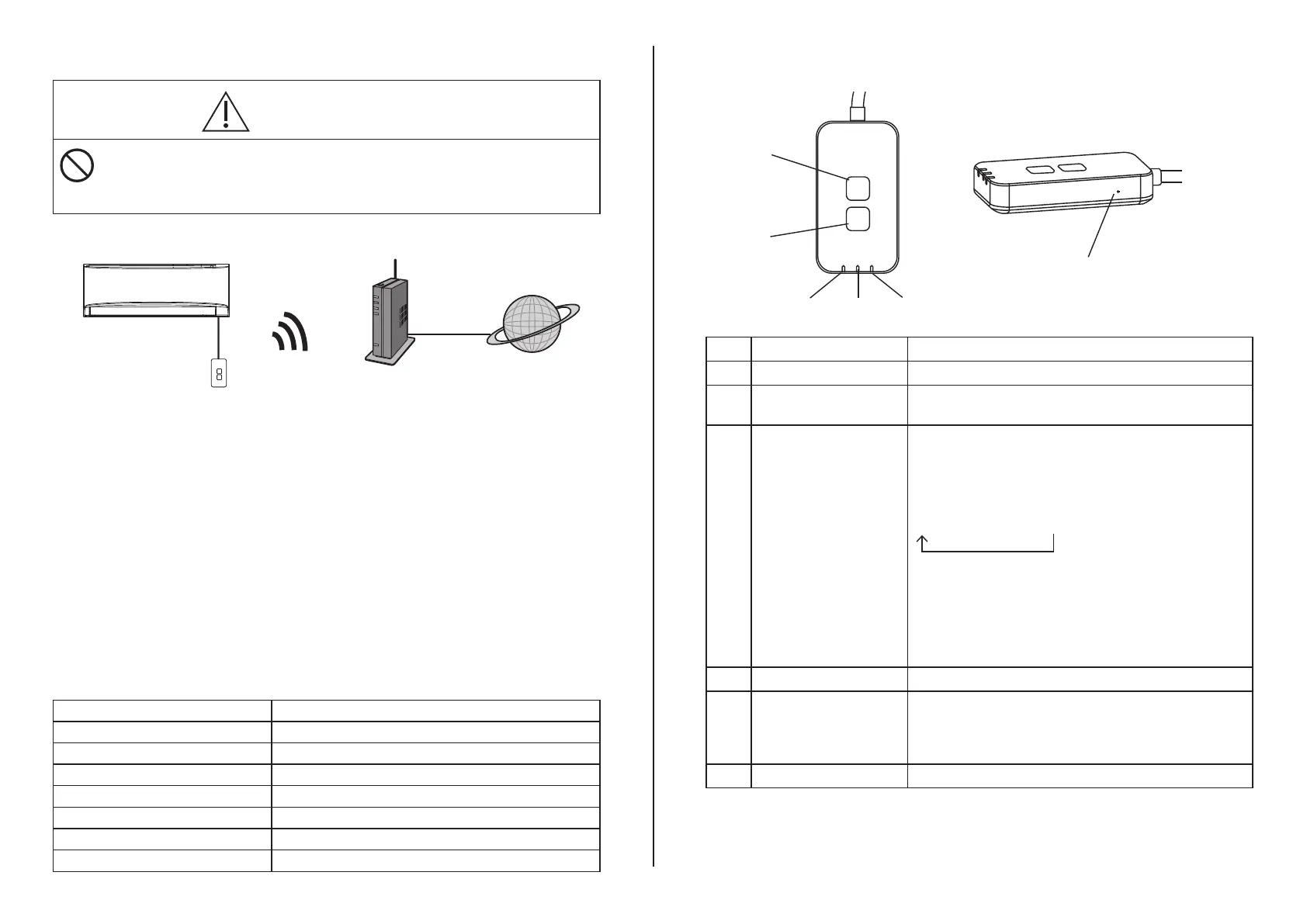

Systemüberblick
ACHTUNG
 Stehen Sie nicht auf einer instabilen Oberfl äche,
wenn Sie den Adapter bedienen oder überprüfen.
- Dies kann zu Verletzungen durch Stürze führen.
Innengerät
Netzwerkadapter
CZ-TACG1
WLAN
Router
Internet
Vor der Installation des Adapters
• Benötigt wird ein Smartphone, das iOS/Android-kompatibel ist;
• Der Netzwerkadapter (Adapter) ist speziell als Endgerät für den „Panasonic
Comfort Cloud“ konstruiert;
• Befestigen Sie den Adapter nicht an Metall, da die drahtlose Leistung
beeinträchtigt wird;
• Es wird empfohlen, dass der Adapter außerhalb des Innengerätes installiert wird.
(Auf ihn muss zugegriffen werden, wenn eine Verbindung zu ihm hergestellt wird
oder wenn es ein Problem gibt.);
• Die Abdeckung des WLAN-Netzwerks muss den Installationsort der Klimaanlage
umfassen;
• Schließen Sie das WLAN an eine kompatible Panasonic-Klimaanlage mit
Konnektivitätsschnittstelle an.
Spezifi kation
Eingangsspannung 12 V DC (vom Innengerät der Klimaanlage)
Leistungsaufnahme Max.: 660 mW
Größe 66 mm (H) x 36 mm (B) x 12 mm (T)
Gewicht ca. 85 g
Schnittstelle 1x WLAN
WLAN-Standard IEEE 802.11 b/g/n
Frequenzbereich 2,4-GHz-Band
Verschlüsselung WPA2-PSK (TKIP/AES)
Kennzeichnung der Teile
5
4
3
2
1
6
Nr. Posten Beschreibung
1
Netzstrom-LED Zeigt an, dass der Adapter mit Strom versorgt wird.
2 Link-LED Zeigt den Kommunikationsstatus des Adapters zum
Server an.
3 Status-LED Zeigt den Kommunikationsstatus des Adapters zur
Klimaanlage an.
Grün: Status ohne Wochenschaltuhr
Orange: Status mit Wochenschaltuhr
Rot: Anormalität
Rot  Orange  Grün :
Automatische
Aktualisierung
der Firmware des
Adapters
Während der Überprüfung der Signalstärke:-
Stark:    
Mittel:   
Schwach:  
Kein Signal: 
4 Setup-Schalter* Umschaltung des Verbindungsaufbaumodus
5 Prüfschalter* Prüfung der Signalstärke (5 Sekunden lang gedrückt
halten, dann loslassen)
Deaktivierung der LED-Anzeige (10 Sekunden lang
gedrückt halten, dann loslassen)
6 Reset* Soft-Reset
* Der Reset des Geräts per Werkseinstellung-Befehl kann durchgeführt werden, indem
Sie die Tasten CHECK und SETUP 10 Sekunden lang gedrückt halten. Nachdem Sie
die Tasten CHECK und SETUP losgelassen haben, drücken Sie die Reset-Taste.
