5

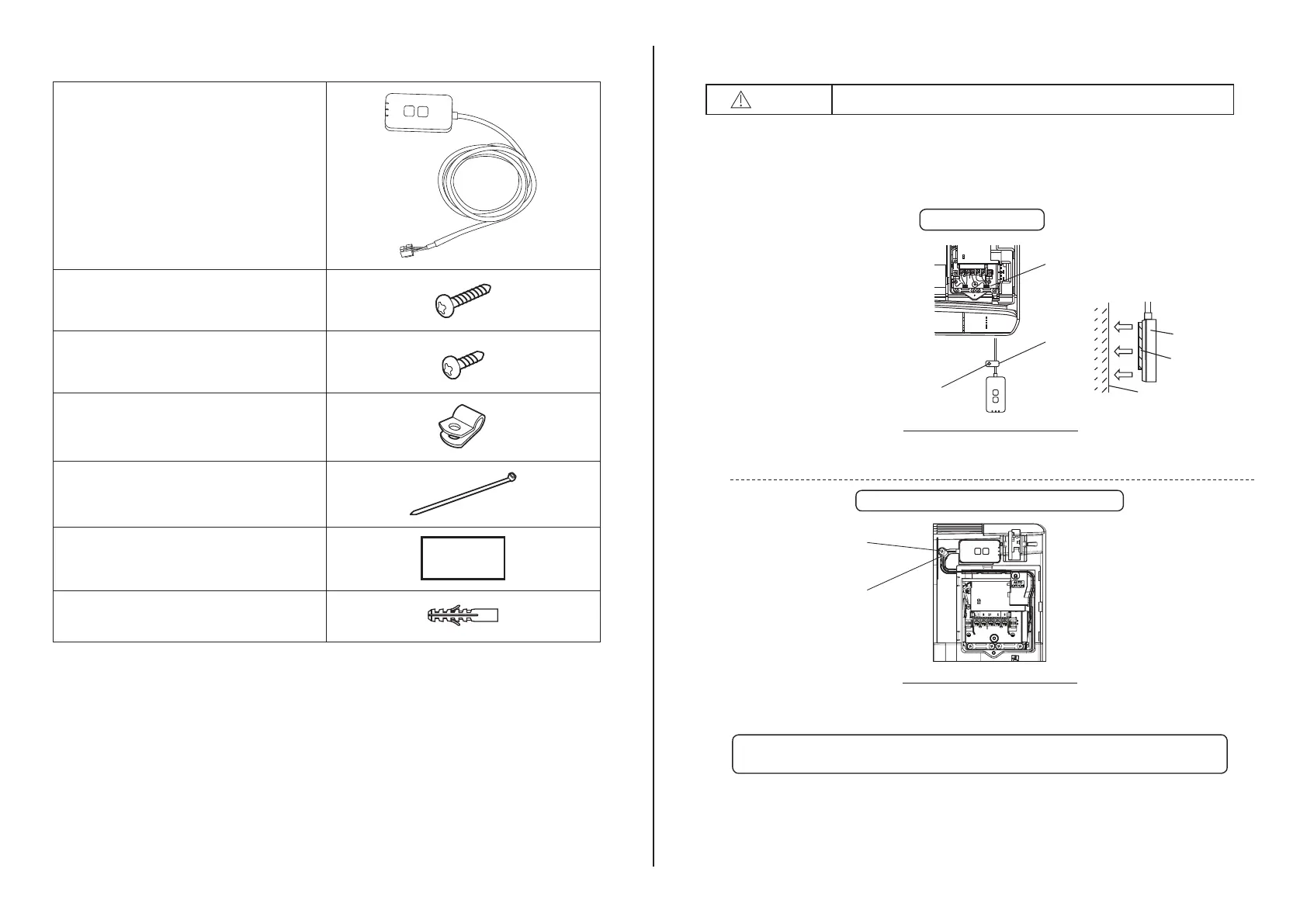

Díly
Jednotka adaptér
(CZ-TACG1)
POWER
LINK
STATUS
SETUP
CHECK
Šroub pro montáž na zeď
(M4 x 20 – 1 kus)
Šroub pro vestavěnou instalaci
(M4 x 10 – 1 kus)
Montážní svorka kabelu
(1 kus)
Spona kabelu (1 kus)
Obojstranná lepicí páska
Zásuvka
Instalace adaptéru
POZOR
Při instalaci tohoto adaptéru vypněte zdroj napájení.
1. Vyberte umístění pro instalaci adaptéru.
(Adaptér může být instalován na zeď blízko vnitřní jednotky nebo vestavěný do
vnitřní jednotky).
2. Upravte kabel.
Ujistěte se, že stěna je
čistá.
Použijte oboustrannou
lepicí páskou pro
upevnění na zeď.
Celková ilustrace instalace
LN1 23
Spona kabelu
Šroub (M4 x 20)
Kabelová
svorka
Adaptér
Lepící izolační
páska
Stěna
Instalace na zeď.
-
Zacházejte s kabelem opatrně tak, aby na konektor v adaptéru nepůsobily nadměrné
vnější síly.
Platí pouze pro některé
modely. Obraťte na
autorizovaného prodejce.
Pečlivě srovnejte
přebytečné kabely do
prostoru za ovládací
deskou.
Šroub (M4 x 10)
Kabelová svorka
Celková ilustrace instalace
Vestavěná instalace do vnitřní jednotky
- Nainstalujte adaptér do vnitřní jednotky a veďte kabel podle průchodu nebo žeber
do oblasti ovládací desky, podobně jako je znázorněno na obrázku.
Použijte sponu kabelů (obsažena v balení) na svázání přebytečných
kabelů, pokud je zapotřebí.
3. Upevněte kabelovou svorku šroubem.
4. Připojte kabel ke konektoru CN-CNT na vnitřní jednotce.
Všimněte si, že každá vnitřní jednotka CN-CNT může být odlišná. Obraťte na
autorizovaného prodejce.
