5

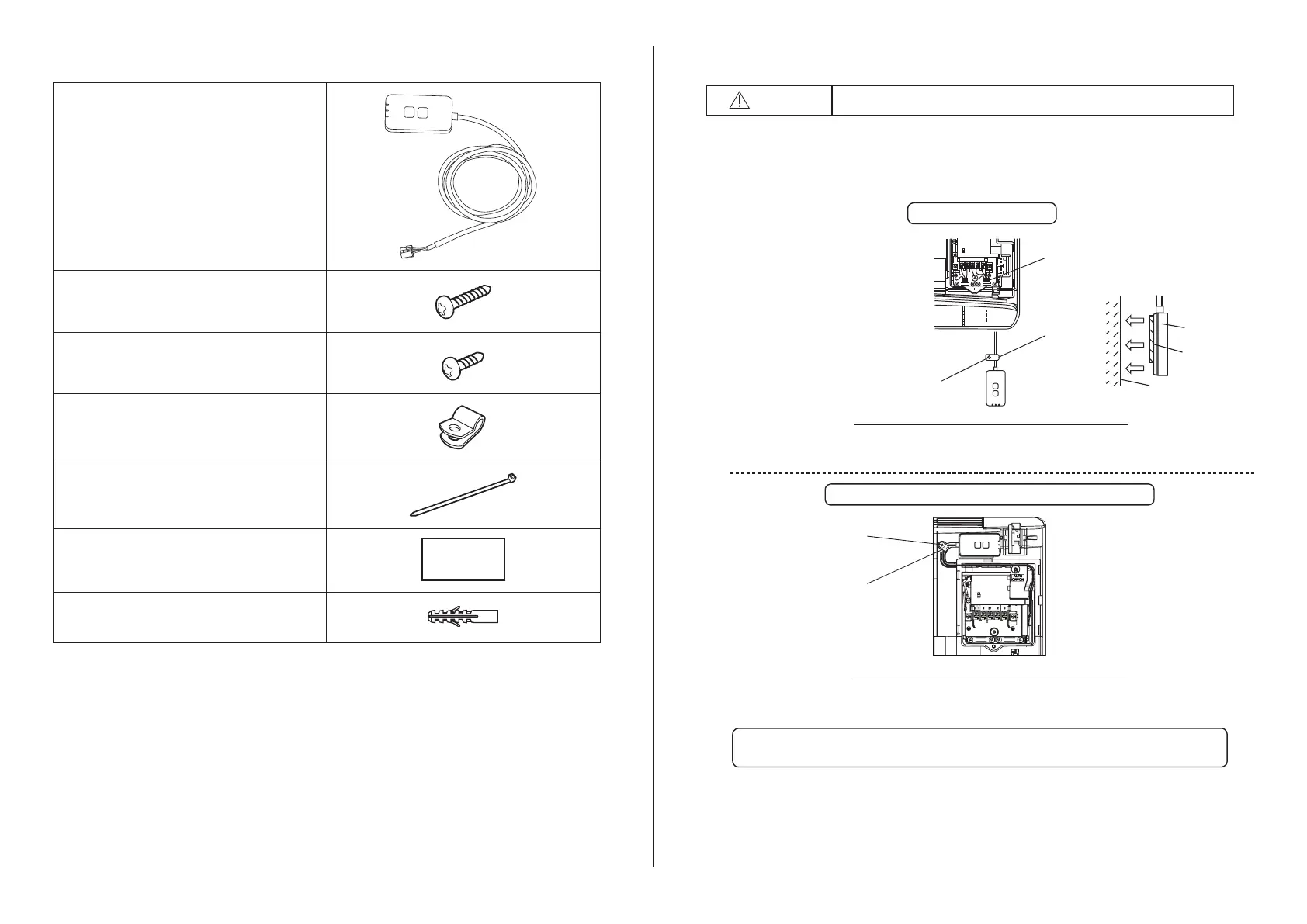

Części
Jednostka adaptera
(CZ-TACG1)
POWER
LINK
STATUS
SETUP
CHECK
Śruba do montażu ściennego
(M4 x 20 – 1 sztuka)
Śruba do montażu wbudowanego
(M4 x 10 – 1 sztuka)
Zacisk przewodu montażowego
(1 sztuka)
Wiązanie kablowe (1 sztuka)
Dwustronna taśma klejąca
Wtyczka sieciowa
Instalacja adaptera
UWAGA
Na czas instalacji adaptera należy wyłączyć zasilanie.
1. Wybierz miejsce montażu adaptera.
(Adapter można zainstalować na ścianie w pobliżu jednostki wewnętrznej lub
wbudować w jednostkę wewnętrzną).
2. Ułóż przewód.
Sprawdzić, czy ściana jest
czysta i wolna od brudu.
Użyj taśmy dwustronnej do
przymocowania na ścianie.
Ilustracja ogólna czynności instalacyjnych
LN1 23
Wiązanie kablowe
Śruba (M4 x 20)
Zacisk
przewodu
Adapter
Taśma
klejąca
Ściana
Instalacja na ścianie
- Chwyć delikatnie przewód, aby nadmierna siła zewnętrzna nie zadziałała na
złącze w adapterze.
Dotyczy tylko określonych
modeli. Należy skontaktować
się z akredytowaną fi rmą
instalayjną.
Nadmiar przewodów umieść
ostrożnie w przestrzeni obok
płyty sterującej.
Śruba (M4 x 10)
Zacisk
przewodu
Ilustracja ogólna czynności instalacyjnych
Instalacja wbudowana w jednostkę wewnętrzną
- Zainstaluj adapter w jednostce wewnętrznej i przeprowadź przewód przez tunel
lub żeberka do obszaru płyty sterującej, jak pokazano na schemacie.
Jeśli to konieczne, użyj opaski kablowej (zawarta w pakiecie) do
związania nadmiaru przewodów.
3. Zamocuj zacisk przewodów za pomocą śruby.
4. Podłączyć przewód do złącza CN-CNT jednostki wewnętrznej.
Należy mieć na uwadze, iż lokalizacja złącza CN-CNT może różnić się w zależności
od modelu jednostki zewnętrznej. Należy skontaktować się z akredytowaną fi rmą
instalayjną.
