5

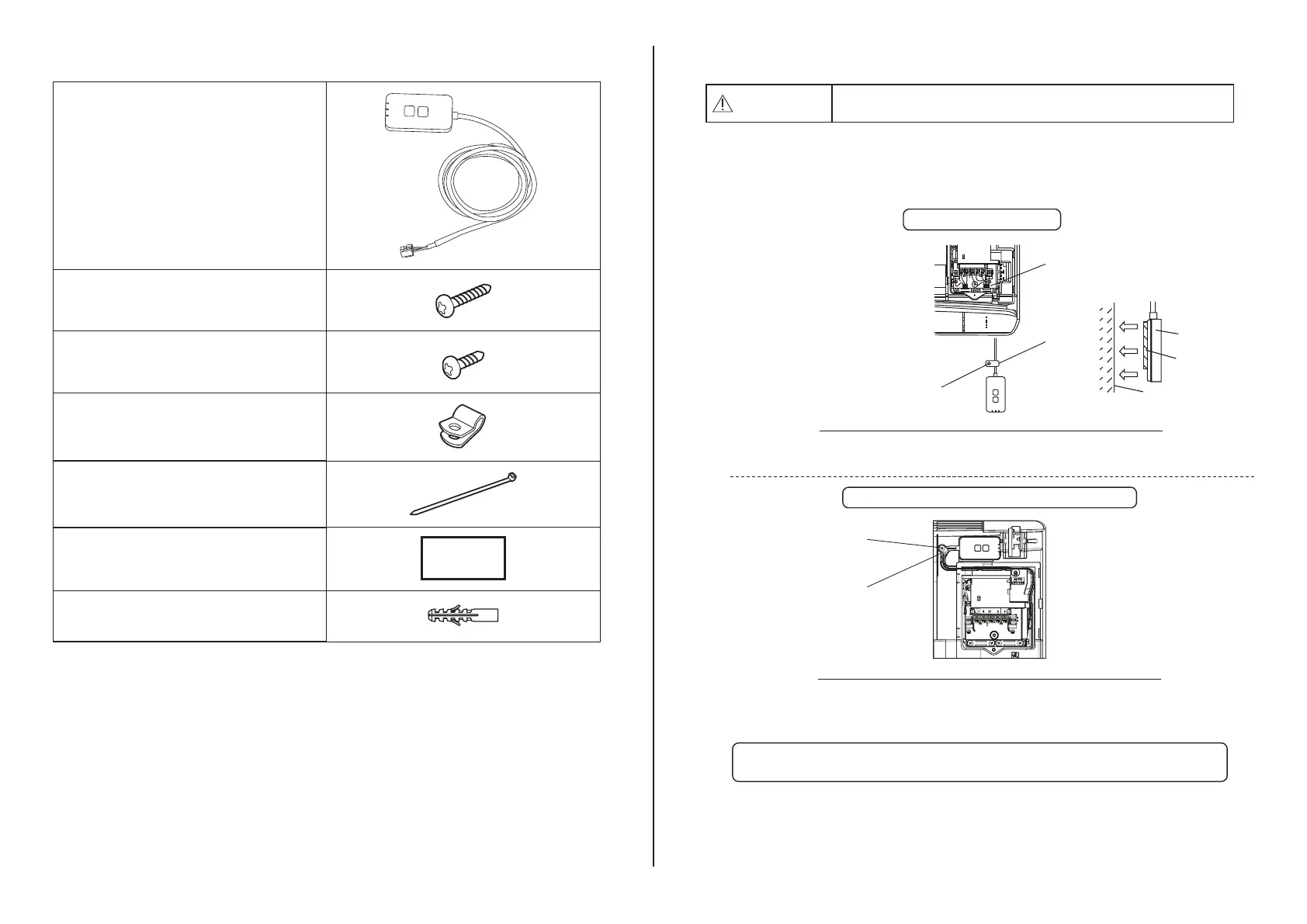

Piezas
Unidad del adaptador
(CZ-TACG1)
POWER
LINK
STATUS
SETUP
CHECK
Tornillo de montaje en pared
(M4 x 20 – 1 pieza)
Tornillo para instalación empotrada
(M4 x 10 – 1 pieza)
Abrazadera de cable de montaje
(1 pieza)
Brida (1 pieza)
Cinta adhesiva doble faz
Enchufe de pared
Instalación del adaptador
PRECAUCIÓN
Desconecte la alimentación eléctrica cuando instale este
adaptador.
1. Elija una ubicación donde instalar el adaptador.
(El adaptador se puede instalar en la pared cerca de la unidad interna o
empotrarse en la unidad interna.)
2. Coloque el cable.
Asegúrese de que la
pared esté limpia y no
tenga suciedad.
Use cinta adhesiva
doble faz para instalar
en la pared.
Ilustración general para utilizar durante la instalación
LN1 23
Brida
Tornillo (M4 x 20)
Abrazadera
para cable
Adaptador
Cinta
adhesiva
Pared
Instalación en la pared
- Manipule el cable suavemente a fi n de que no se aplique fuerza externa
excesiva en el conector del adaptador.
Solo aplicable para
determinados modelos.
Consulte con su
distribuidor autorizado.
Coloque los cables
sobrantes con delicadeza
en el espacio junto a la
tarjeta de control.
Tornillo (M4 x 10)
Abrazadera
para cable
Ilustración general para utilizar durante la instalación
Instalación empotrada en la unidad interna
- Instale el adaptador en la unidad interna y guíe el cable a través del conducto
o el relieve linear para meterlo en el área de la tarjeta de control, según se
muestra en el diagrama.
Use la brida para fi jar los cables (incluida en el paquete) para juntar
los cables sobrantes cuando sea necesario.
3. Fije la abrazadera de cable con un tornillo.
4. Conecte el cable al conector CN-CNT de la unidad interna.
Tenga en cuenta que es posible que cada lugar del conector CN-CNT de la
unidad interna sea diferente. Consulte con su distribuidor autorizado.
