Panasonic CZ-TACG1 - Adapterinstallation; Dele

5

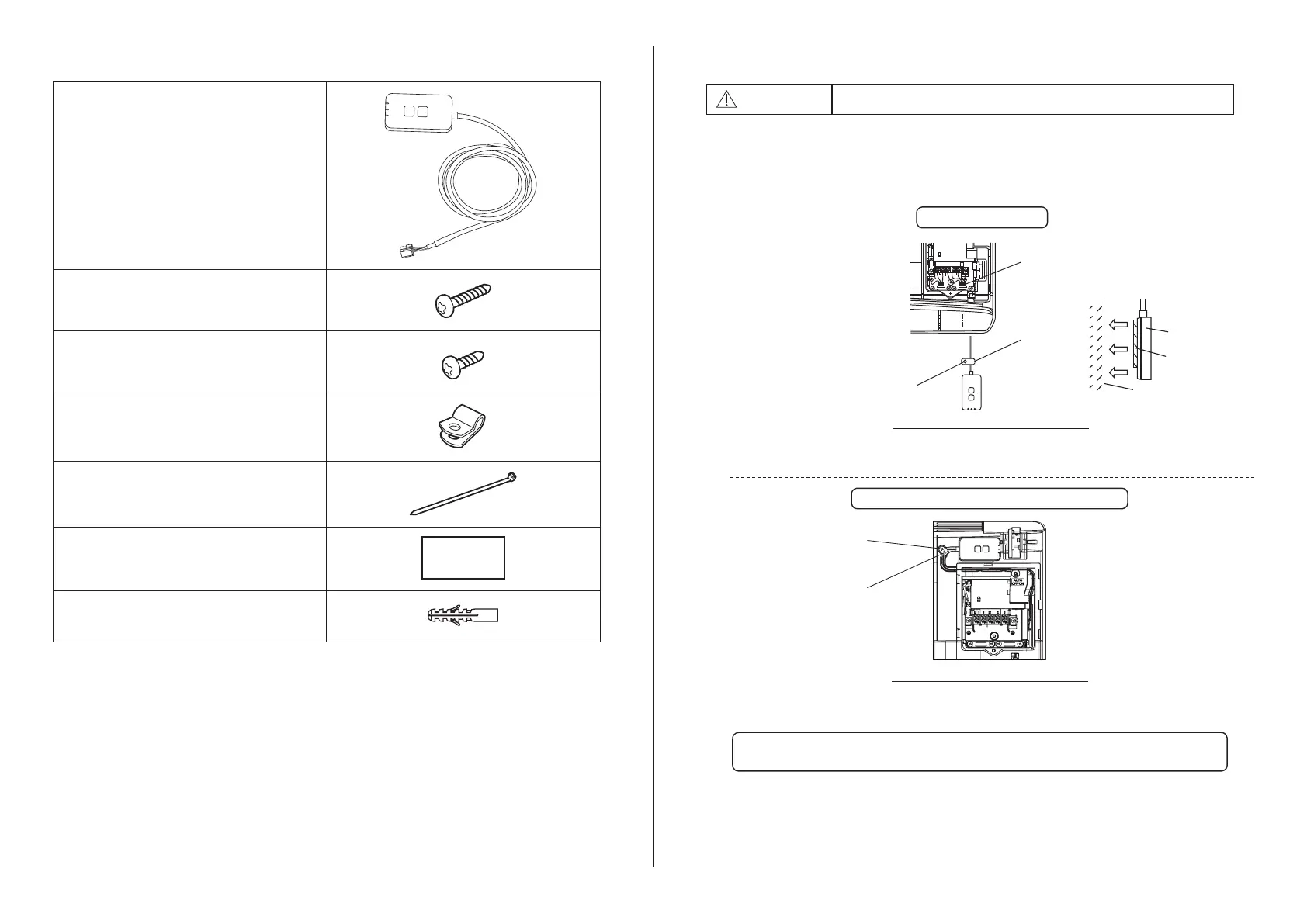

Dele
Adapterenhed
(CZ-TACG1)
POWER
LINK
STATUS
SETUP
CHECK
Skrue til vægmontering
(M4 x 20 – 1 stk.)
Skrue til indbygget installation
(M4 x 10 – 1 stk.)
Kabelbøjle til montering af ledning
(1 stk.)
Kabelbinder (1 stk.)
Dobbeltklæbende tape
Rawlplug
Adapterinstallation
FORSIGTIG
Slå strømforsyningen fra under installation af denne adapter.
1. Vælg sted til montering af adapter.
(Adapteren kan monteres på væggen nær ved den vægmonterede eller indbyggede
indendørsenhed.)
2. Arranger kablet.
 Sørg for, at væggen er
ren og fri for snavs.
 Brug dobbeltklæbende
tape til montering på
væggen.
Vejledende generel illustration
LN1 23
Kabelbinder
Skrue (M4 x 20)
Kabelklemme
Adapter
Selvklæbende
tape
Væg
Installation på væg
- Håndter kablet forsigtigt så ingen eksterne påvirkninger kan påvirke stikket i
adapteren.
 Kun muligt for visse
modeller. Du bedes
kontakte en autoriseret
forhandler.
 Placer den overskydende
kabellængde omhyggeligt
i mellemrummet ved siden
af styreprintet.
Skrue (M4 x 10)
Kabelklemme
Vejledende generel illustration
Indbygget installation af indendørsenhed
- Installer adapteren i indendørsenheden og før kablet langs tunnelen eller langs
ribberne til området for styreprintet, som vist på diagrammet.
 Brug kabelbinderen (inkluderet i pakken) til at binde det
overskydende kabel sammen efter behov.
3. Fastgør kabelklemmen med en skrue.
4. Tilslut kablet til CN-CNT-stikket i indendørsenheden.
Vær opmærksom på, at placeringen af indendørsenhedens CN-CNT-stik kan
være forskellig. Du bedes kontakte en autoriseret forhandler.
