Panasonic CZ-TACG1 -

5

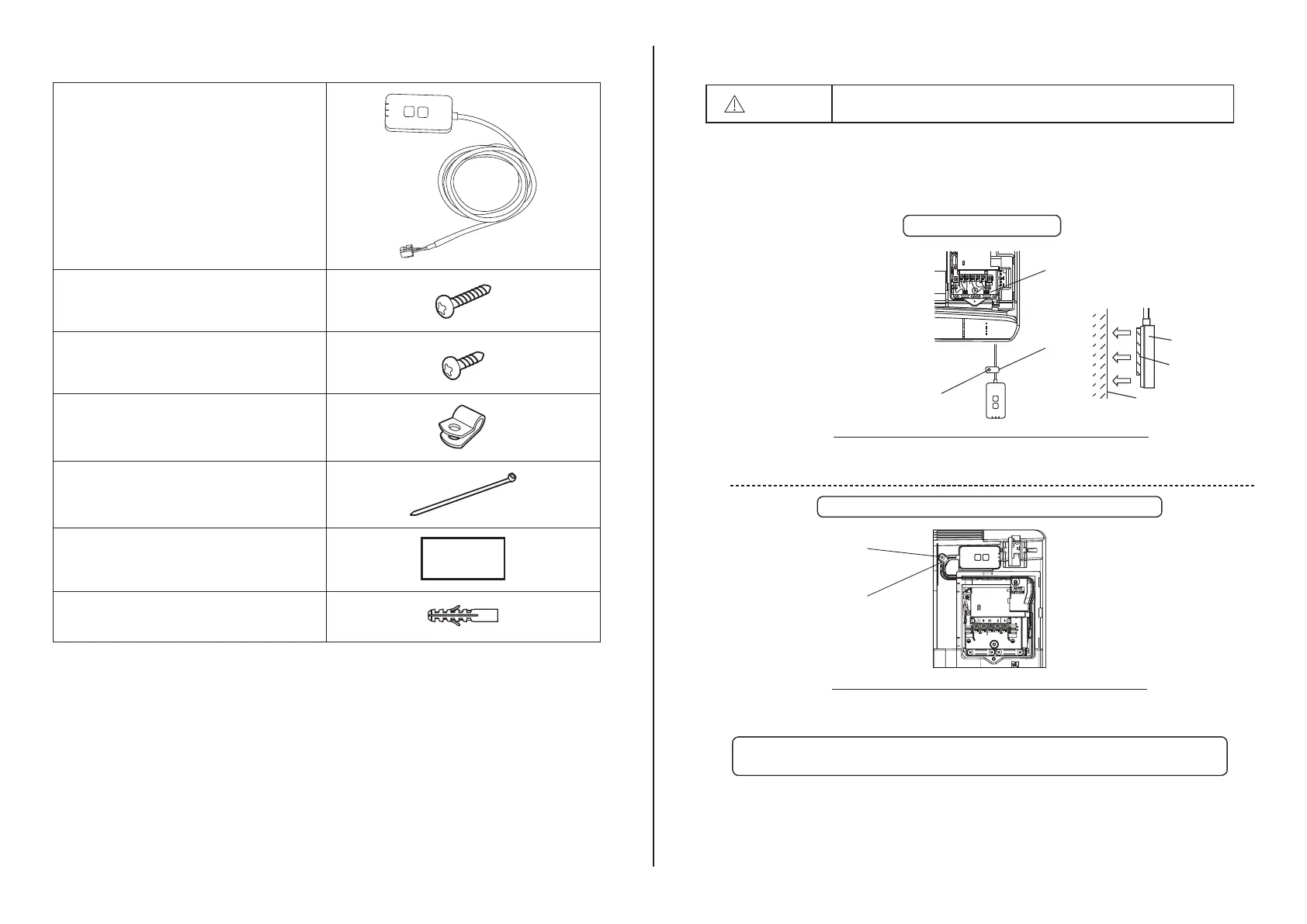

Μέρη
Μονάδα προσαρμογέα
(CZ-TACG1)
POWER
LINK
STATUS
SETUP
CHECK
Βίδα για τοποθέτηση πάνω στον τοίχο
(M4 x 20 – 1 τεμάχιο)
Βίδα για ενσωματωμένη εγκατάσταση
(M4 x 10 – 1 τεμάχιο)
Σφιγκτήρας καλωδίου στερέωσης
(1 τεμάχιο)
Δεματικό καλωδίου (1 τεμάχιο)
Αυτοκόλλητη ταινία διπλής όψης
Ούπα
Εγκατάσταση προσαρμογέα
ΠΡΟΣΟΧΗ
Αποσυνδέετε την παροχή τροφοδοσίας όταν εγκαθιστάτε αυτόν
τον προσαρμογέα.
1. Επιλέξτε μια θέση για την εγκατάσταση του προσαρμογέα.
(Ο προσαρμογέας μπορεί να εγκατασταθεί πάνω σε τοίχο κοντά στην εσωτερική μονάδα
ή να ενσωματωθεί στην εσωτερική μονάδα.)
2. Τακτοποιήστε το καλώδιο.
 Βεβαιωθείτε ότι τοίχος είναι
καθαρός και χωρίς βρομιά.
 Χρησιμοποιήστε
αυτοκόλλητη ταινία διπλής
όψης για την προσάρτηση
στον τοίχο.
Γενική απεικόνιση για χρήση κατά την εγκατάσταση
LN1 23
Δεματικό καλωδίου
Βίδα (M4 x 20)
Σφικτήρας
καλωδίου
Προσαρμογέας
Αυτοκόλλητη
ταινία
Τοίχος
Εγκατάσταση σε τοίχο
- Να χειρίζεστε το καλώδιο προσεκτικά ώστε να μην ασκηθεί υπερβολική εξωτερική
δύναμη στον σύνδεσμο στον προσαρμογέα.
 Ισχύει μόνο για ορισμένα μοντέλα.
Παρακαλείστε να συμβουλευτείτε
τον εξουσιοδοτημένο
αντιπρόσωπο.
 Φυλάξτε τα καλώδια που
περισσεύουν προσεκτικά στον
χώρο δίπλα στον πίνακα ελέγχου.
Βίδα (M4 x 10)
Σφικτήρας
καλωδίου
Γενική απεικόνιση για χρήση κατά την εγκατάσταση
Ενσωματωμένη εγκατάσταση στην εσωτερική μονάδα
- Εγκαταστήστε τον προσαρμογέα μέσα στην εσωτερική μονάδα και δρομολογήστε το καλώδιο
στο κανάλι ή στις εσοχές στην περιοχή του πίνακα ελέγχου, όπως φαίνεται στο διάγραμμα.
 Χρησιμοποιήστε το δεματικό καλωδίου (παρέχεται στη συσκευασία) για
να δέσετε τα καλώδια που περισσεύουν μαζί, αν χρειάζεται.
3. Στερεώσετε τον σφιγκτήρα καλωδίου με μια βίδα.
4. Συνδέστε το καλώδιο στον σύνδεσμο CN-CNT στην εσωτερική μονάδα.
Λάβετε υπόψη σας ότι η θέση του συνδέσμου CN-CNT σε κάθε εσωτερική μονάδα μπορεί
να διαφέρει. Παρακαλείστε να συμβουλευτείτε τον εξουσιοδοτημένο αντιπρόσωπο.
