5

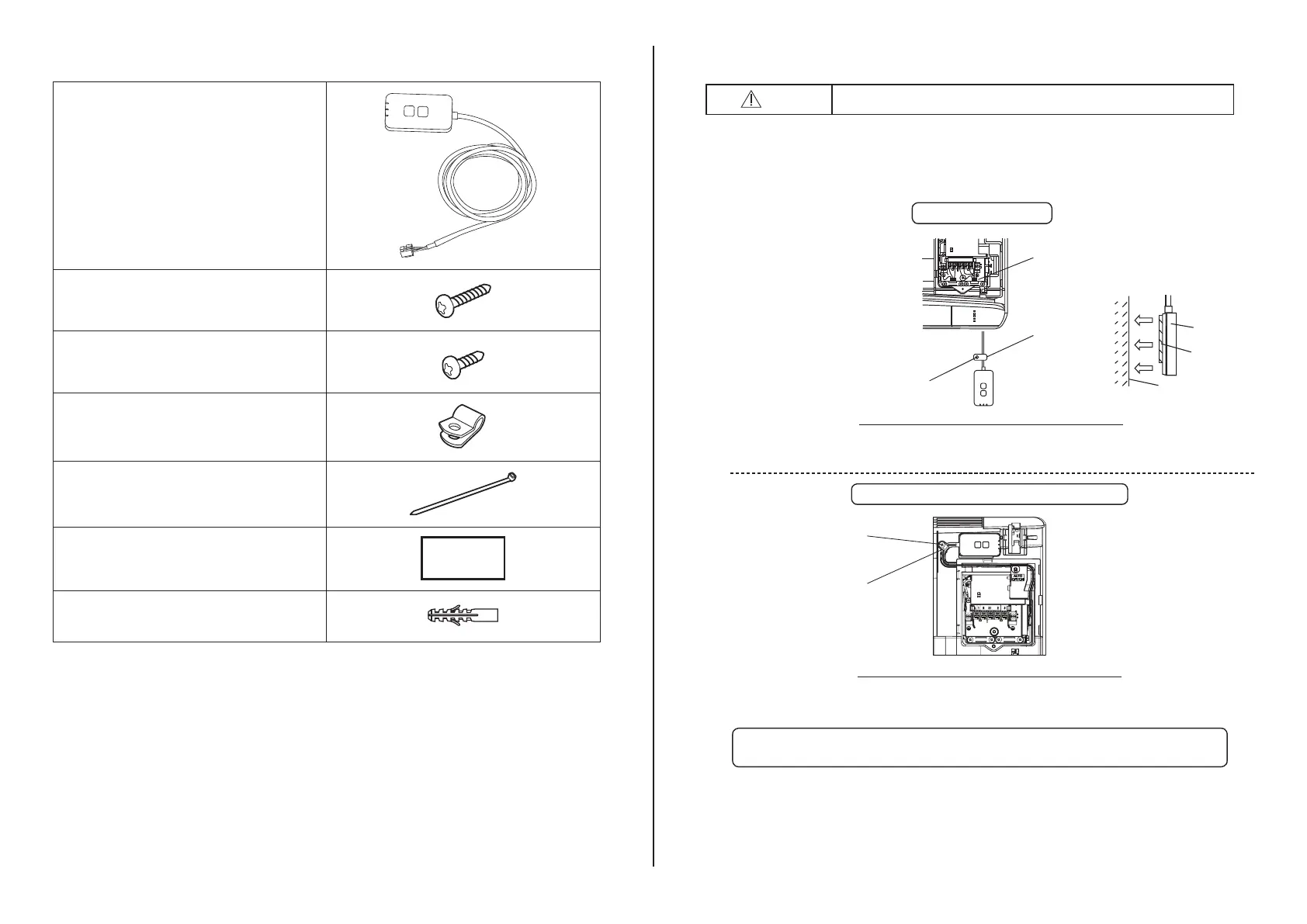

Deler
Adapterenhet
(CZ-TACG1)
POWER
LINK
STATUS
SETUP
CHECK
Skrue for veggmontering
(M4 x 20 – 1 stk.)
Skrue for integrert installasjon
(M4 x 10 – 1 stk.)
Feste for ledningsklemme
(1 stk.)
Kabelstropp (1 stk.)
Dobbeltsidig
limtape
Veggplugg
Installasjon av adapter
OBS
Slå av strømforsyningen når adapteren installeres.
1. Velg et sted for montering av adapteren.
(Adapter kan monteres på veggen i nærheten av innendørsenheten eller
integrert i innendørsenheten.)
2. Plasser kabelen.
Sørg for at veggen er ren
og fri for smuss.
Bruk dobbeltsidig limtape
for feste på veggen.
Generell illustrasjon for installasjonsbruk
LN1 23
Kabelstropp
Skrue (M4 x 20)
Ledningsklemme
Adapter
Limtape
Veggen
Installering på vegg
- Håndter kabelen forsiktig slik at det ikke brukes overdrevne eksterne krefter på
kontakten i adapteren.
Gjelder bare for bestemte
modeller. Vennligst bruk en
autorisert forhandler.
Legg overfl ødige kabler
forsiktig inn i rommet ved
siden av kontrollkortet.
Skrue (M4 x 10)
Ledningsklemme
Generell illustrasjon for installasjonsbruk
Integrert installasjon i innendørsenheten
- Monter adapteren i innendørsenheten og før kabelen slik at den følger tunnelen
eller ribbene inn i kontrollkortområdet, på samme måte som vist i skjemaet.
Bruk kabelstroppen (inkludert i pakken) for å knytte overfl ødige kabler
sammen ved behov.
3. Fest ledningsklemmen med en skrue.
4. Koble til kabelen til CN-CNT-kontakten ved innendørsenheten.
Legg merke til at CN-CNT-kontaktens plassering kan være forskjellig i hver enkelt
innendørsenhet. Vennligst bruk en autorisert forhandler.
