5

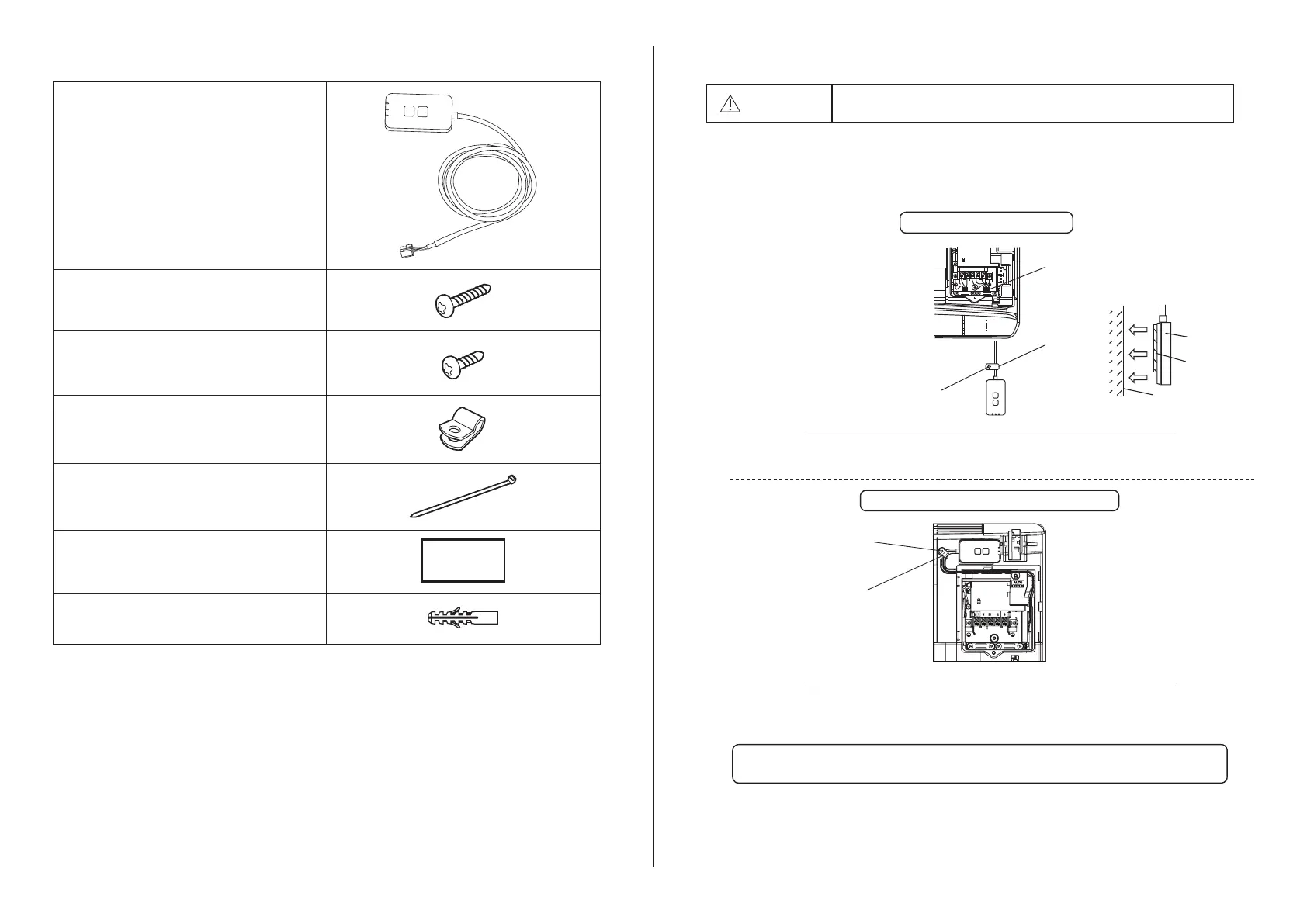

Teile
Adaptereinheit
(CZ-TACG1)
POWER
LINK
STATUS
SETUP
CHECK
Schraube für die Wandmontage
(M4 x 20 – 1 Stück)
Schraube für die Installation innerhalb
des Innengeräts
(M4 x 10 – 1 Stück)
Befestigungskabelklemme
(1 Stück)
Kabelbinder (1 Stück)
Doppelseitiges Klebeband
Wanddübel
Adapterinstallation
ACHTUNG
Schalten Sie die Stromversorgung ab, wenn Sie diesen
Adapter installieren.
1. Wählen Sie einen Ort für die Installation des Adapters.
(Der Adapter kann auf der Wand nahe des Innengeräts oder innerhalb des
Innengeräts installiert werden.)
2. Ordnen Sie das Kabel.
Stellen Sie sicher, dass die
Wand sauber und frei von
Schmutz ist.
Verwenden Sie
doppelseitiges Klebeband,
um das Gerät auf der Wand
zu befestigen.
Allgemeine Abbildung für den Einsatz bei der Installation
LN1 23
Kabelbinder
Schraube (M4 x 20)
Zugentlastung
Adapter
Klebeband
Wand
Installation auf der Wand
- Gehen Sie behutsam mit dem Kabel um, so dass keine übermäßige, externe
Kraft auf den Stecker im Adapter einwirkt.
Gilt nur für bestimmte
Modelle. Wenden Sie sich
in diesem Fall an Ihren
Fachhändler.
Bringen Sie die
überstehenden Kabel
sorgfältig im Zwischenraum
neben der Schalttafel unter.
Schraube (M4 x 10)
Zugentlastung
Allgemeine Abbildung für den Einsatz bei der Installation
Installation innerhalb des Innengeräts
- Installieren Sie den Adapter im Inneren des Innengeräts und verlegen Sie das
Kabel entlang des Tunnels oder der Lamellen zum Bereich der Schalttafel,
etwa wie in der Abbildung dargestellt.
Verwenden Sie den (in der Packung mitgelieferten) Kabelbinder, um
überstehende Kabel bei Bedarf miteinander zu verbinden.
3. Befestigen Sie die Kabelschelle mit einer Schraube.
4. Verbinden Sie das Kabel mit dem CN-CNT-Stecker am Innengerät.
Beachten Sie, dass die Position des CN-CNT-Steckers für jedes Innengerät
unterschiedlich sein kann. Wenden Sie sich in diesem Fall an Ihren Fachhändler.
