5

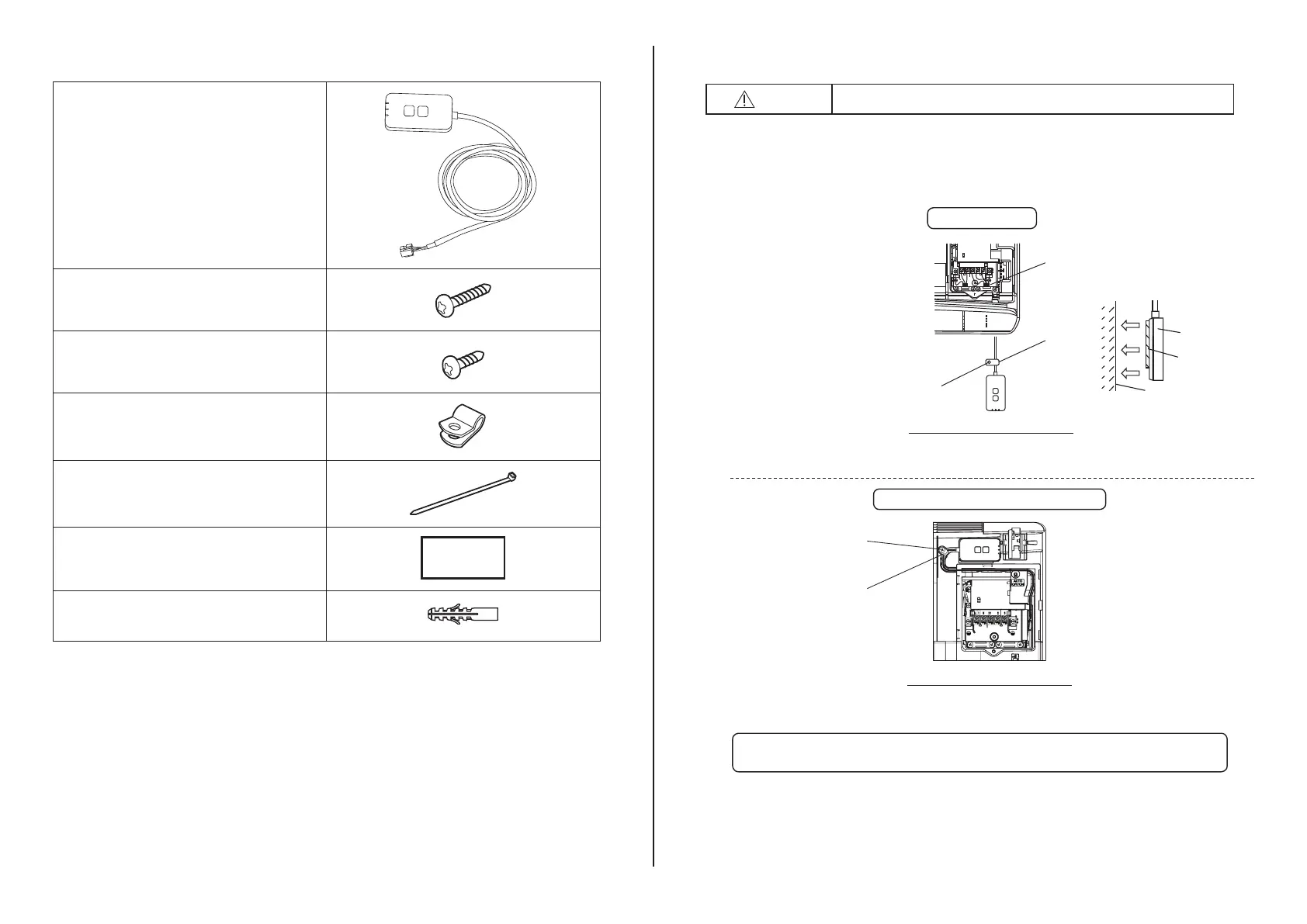

Các bộ phận
Bộ chuyển đổi
(CZ-TACG1)
POWER
LINK
STATUS
SETUP
CHECK
Ốc vít để gắn trên tường
(M4 x 20 – 1 chiếc)
Ốc vít để lắp âm tường
(M4 x 10 – 1 chiếc)
Kẹp dây gắn
(1 chiếc)
Dây siết cáp (1 chiếc)
Băng keo hai mặt
Phích cắm tường
Lắp đặt Bộ chuyển đổi
CHÚ Ý
Tắt nguồn điện khi lắp đặt bộ chuyển đổi này.
1. Chọn vị trí để lắp bộ chuyển đổi.
(Có thể lắp bộ chuyển đổi trên tường gần khối trong nhà hoặc âm tường vào khối
trong nhà).
2. Sắp xếp dây cáp.
Đảm bảo tường sạch sẽ
và không dính bụi bẩn.
Sử dụng băng dính hai
mặt để gắn lên tường.
Minh họa sử dụng lắp đặt
LN1 23
Dây siết cáp
Vít (M4 x 20)
Thanh kẹp
dây
Bộ chuyển
đổi
Băng dính
Tường
Lắp trên tường
- Xử lý dây cáp một cách nhẹ nhàng để không gây tác động bên ngoài dư thừa
lên đầu nối trong bộ chuyển đổi.
Chỉ áp dụng cho một số
model nhất định. Xin vui
lòng liên hệ trạm bảo hành
ủy quyền để được trợ giúp.
Giữ dây cáp thừa cẩn thận
ở khoảng trống bên cạnh
bảng điều khiển.
Vít (M4 x 10)
Thanh kẹp dây
Minh họa sử dụng lắp đặt
Lắp âm tường vào khối trong nhà
- Lắp bộ chuyển đổi vào khối trong nhà và dẫn dây cáp theo đường ngầm hoặc
các rìa vào khu vực bảng điều khiển, tương tự như hình vẽ.
Sử dụng dây siết cáp (có sẵn trong gói sản phẩm) để buộc dây cáp
thừa lại với nhau nếu cần.
3. Cố định kẹp dây bằng ốc vít.
4. Nối dây cáp với đầu nối CN-CNT ở dàn lạnh.
Chú ý vị trí mỗi đầu nối CN-CNT của dàn lạnh có thể khác nhau. Xin vui lòng
liên hệ trạm bảo hành ủy quyền để được trợ giúp.
