5

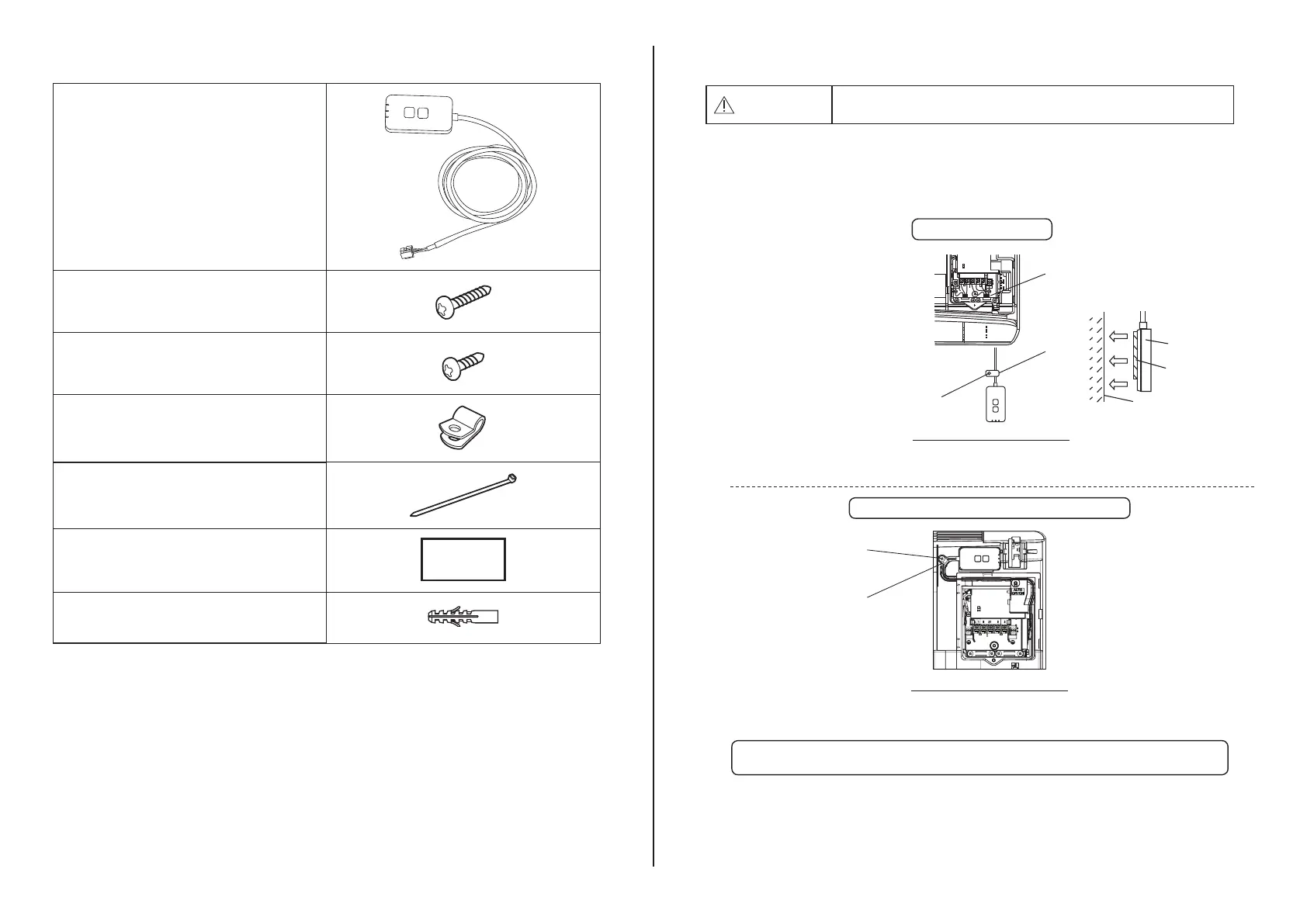

Части
Адаптер
(CZ-TACG1)
POWER
LINK
STATUS
SETUP
CHECK
Винт за монтаж на стена
(M4 x 20 - 1 брой)
Винт за вграден монтаж
(M4 x 10 - 1 брой)
Монтажна скоба за кабел
(1 брой)
Кабелна превръзка (1 брой)
Двустранно залепваща лента
Дюбел
Инсталиране на адаптера
ВНИМАНИЕ
Изключете електрозахранването, когато инсталирате
адаптера.
1. Изберете място за монтиране на адаптера.
(Адаптерът може да бъде монтиран на стената близо до вътрешното
тяло или да бъде вграден във вътрешното тяло.)
2. Разположете кабела.
Уверете се, че стената
е чиста и по нея няма
мръсотия.
За закрепване към
стената използвайте
двустранно залепваща
лента.
Обща монтажна схема
LN1 23
Кабелна
превръзка
Винт (M4 x 20)
Скоба за
кабела
Адаптер
Залепваща
лента
Стена
Монтаж на стената
- Боравете внимателно с кабела така, че върху конектора в адаптера да
не действа прекомерна външна сила.
Приложимо само за
някои модели. Моля
обърнете се към
оторизиран дилър.
Дръжте излишните
кабели внимателно
в пространството до
контролното табло.
Винт (M4 x 10)
Скоба за кабела
Обща монтажна схема
Вграден монтаж във вътрешното тяло
-
Монтирайте адаптера във вътрешното тяло и прокарайте кабела, следвайки тунела
или ребрата, в зоната на контролното табло, подобно на показаното на схемата.
Използвайте кабелната превръзка (включена в опаковката), за
да стегнете излишните кабели заедно, ако е необходимо.
3. Фиксирайте скобата за кабели с винт.
4. Свържете кабела към CN-CNT съединителя при вътрешното тяло.
Имайте предвид, че местоположението на CN-CNT съединителя на всяко
вътрешно тела може да е на различно. Моля обърнете се към оторизиран дилър.
