Panasonic CZ-TACG1 -

5

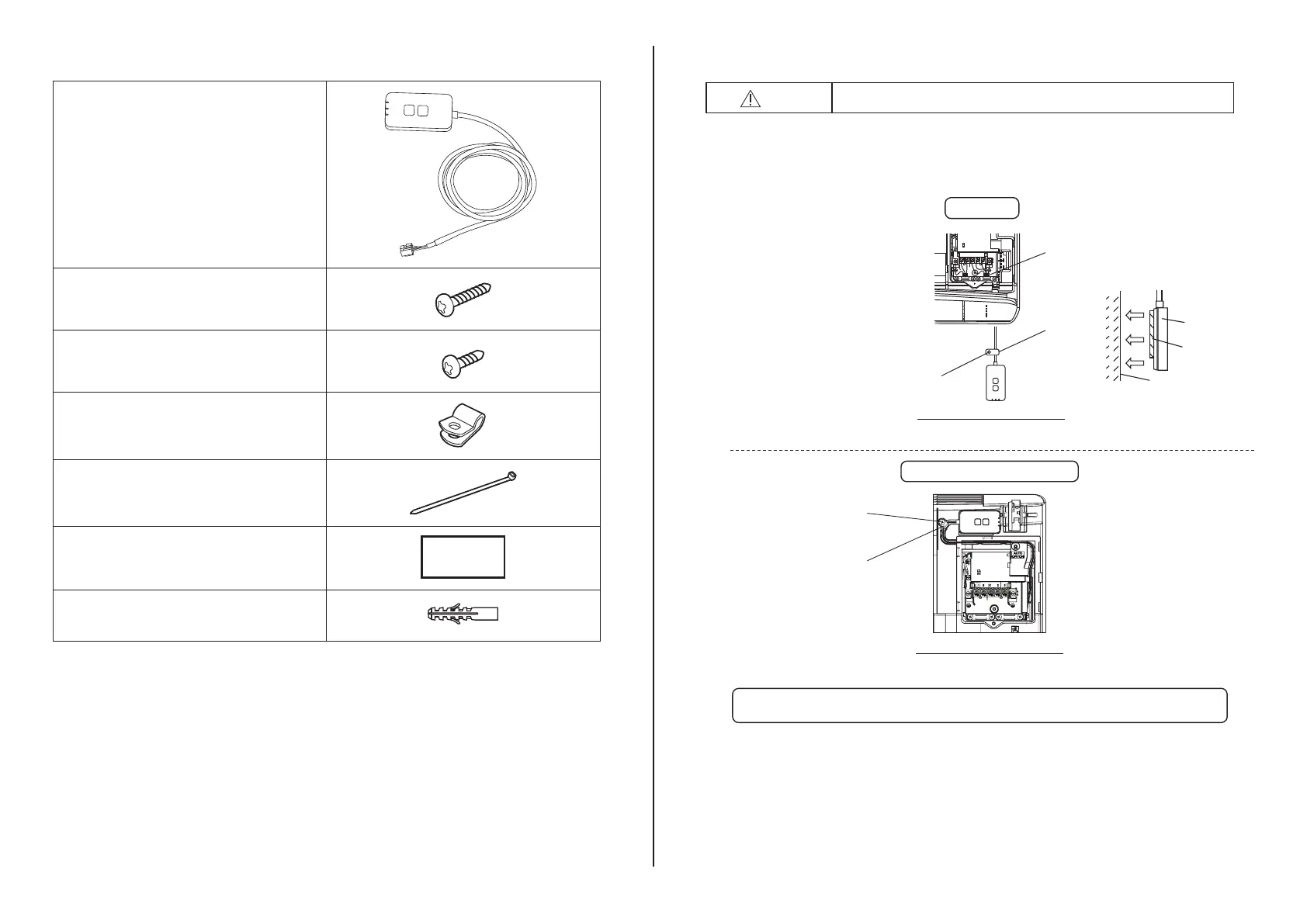

部件
適配器機組
(CZ-TACG1)
POWER
LINK
STATUS
SETUP
CHECK
用於掛壁式安裝的螺絲
(M4 x 20 – 1 件)
用於嵌入式安裝的螺絲
(M4 x 10 – 1 件)
安裝電線夾
(1 件)
紮帶（1 件）
雙面膠帶
牆上插頭
適配器安裝
注意
安裝此適配器時，請關閉電源。
1. 選擇可安裝適配器的位置。
（適配器可安裝在室內機附近的牆上或嵌入室內機。）
2. 排列電纜。
 確保牆壁乾淨且無污物。
 使用雙面膠帶安裝在墻上。
供安裝使用的一般插圖
LN1 23
紮帶
螺絲 (M4 x 20)
電纜夾
適配器
膠帶
牆壁
墻上安裝
- 輕輕握住電纜，使外力不能移動適配器的連接器。
 只適用於某些型號。請諮
詢授權經銷商。
 請小心將多餘電纜放入控
制板旁的空間內。
螺絲 (M4 x 10)
電纜夾
供安裝使用的一般插圖
裝入室內機的嵌入式安裝
- 將適配器安裝在室內機內并將電纜沿電纜槽或補強肋導入控制板區域，如圖所示。
 必要時，可使用電纜紮帶（包裝內附帶）將多餘電纜固定在一起。
3. 用螺絲固定電纜夾。
4. 將電纜連接至室內機的 CN-CNT 連接器。
記下每個室內機的 CN-CNT 連接器位置，位置可能不同。請諮詢授權經銷商。
