5

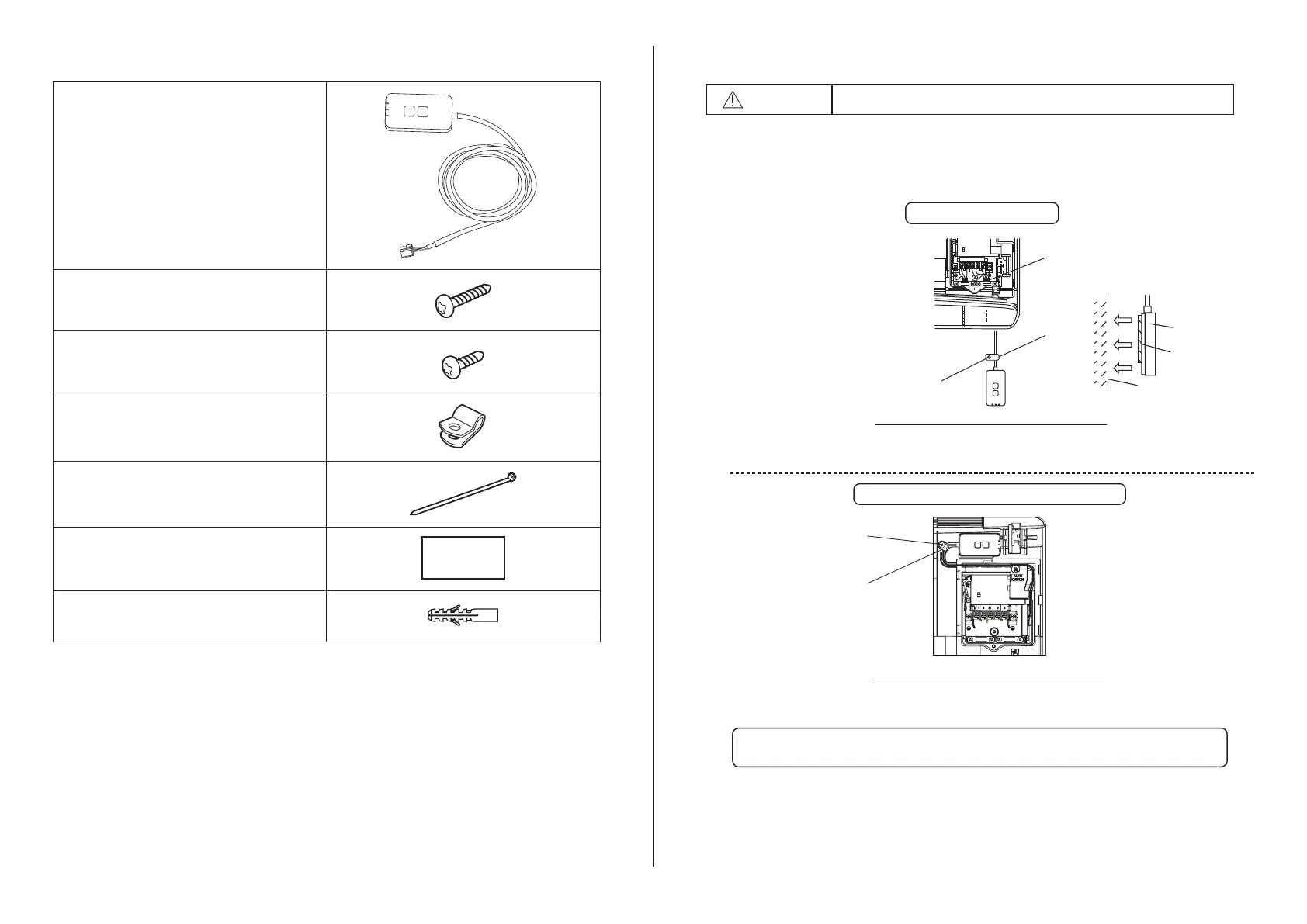

Peças
Unidade do adaptador
(CZ-TACG1)
POWER
LINK
STATUS
SETUP
CHECK
Parafuso para montagem na parede
(M4 x 20 – 1 peça)
Parafuso para instalação embutida
(M4 x 10 – 1 peça)
Abraçadeira do cabo de montagem
(1 peça)
Abraçadeira de cabos
(1 peça)
Fita adesiva com dupla face
Tomada na parede
Instalação do adaptador
CUIDADO
Desligue a alimentação durante a instalação deste adaptador.
1. Selecione um local para instalar o adaptador.
(O adaptador pode ser instalado na parede perto da unidade interior ou embutida
na unidade interior.)
2. Arranje o cabo.
Certifi que-se de que a
parede está limpa e não
tem resíduos.
Utilize fi ta adesiva de
dupla face para fi xar na
parede.
Figura geral para uso na instalação
LN1 23
Abraçadeira de cabos
Parafusos (M4 x 20)
Fixador
do cabo
Adaptador
Fita adesiva
Parede
Instalação na parede
- Manuseie o cabo cuidadosamente para que nenhuma força externa atue no
conetor no adaptador.
Aplicável apenas a certos
modelos. Consulte o
revendedor autorizado.
Mantenha os cabos em
excesso cuidadosamente
no espaço ao lado do
quadro de controlo.
Parafusos (M4 x 10)
Fixador do cabo
Figura geral para uso na instalação
Instalação embutida na unidade interior
- Instale o adaptador na unidade interior e oriente o cabo pelo túnel ou arestas em
direção à área do quadro de controlo, semelhante ao mostrado no diagrama.
Utilize a abraçadeira de cabos (incluída no pacote) para fi xar os cabos
em excesso em conjunto quando necessário.
3. Fixe a braçadeira do cabo com um parafuso.
4. Ligue o cabo ao conector CN-CNT na unidade interior.
De salientar que a localização do conector CN-CNT na unidade interior pode
ser diferente. Consulte o revendedor autorizado.
