Panasonic CZ-TACG1 - Bahagian; Pemasangan Penyesuai

5

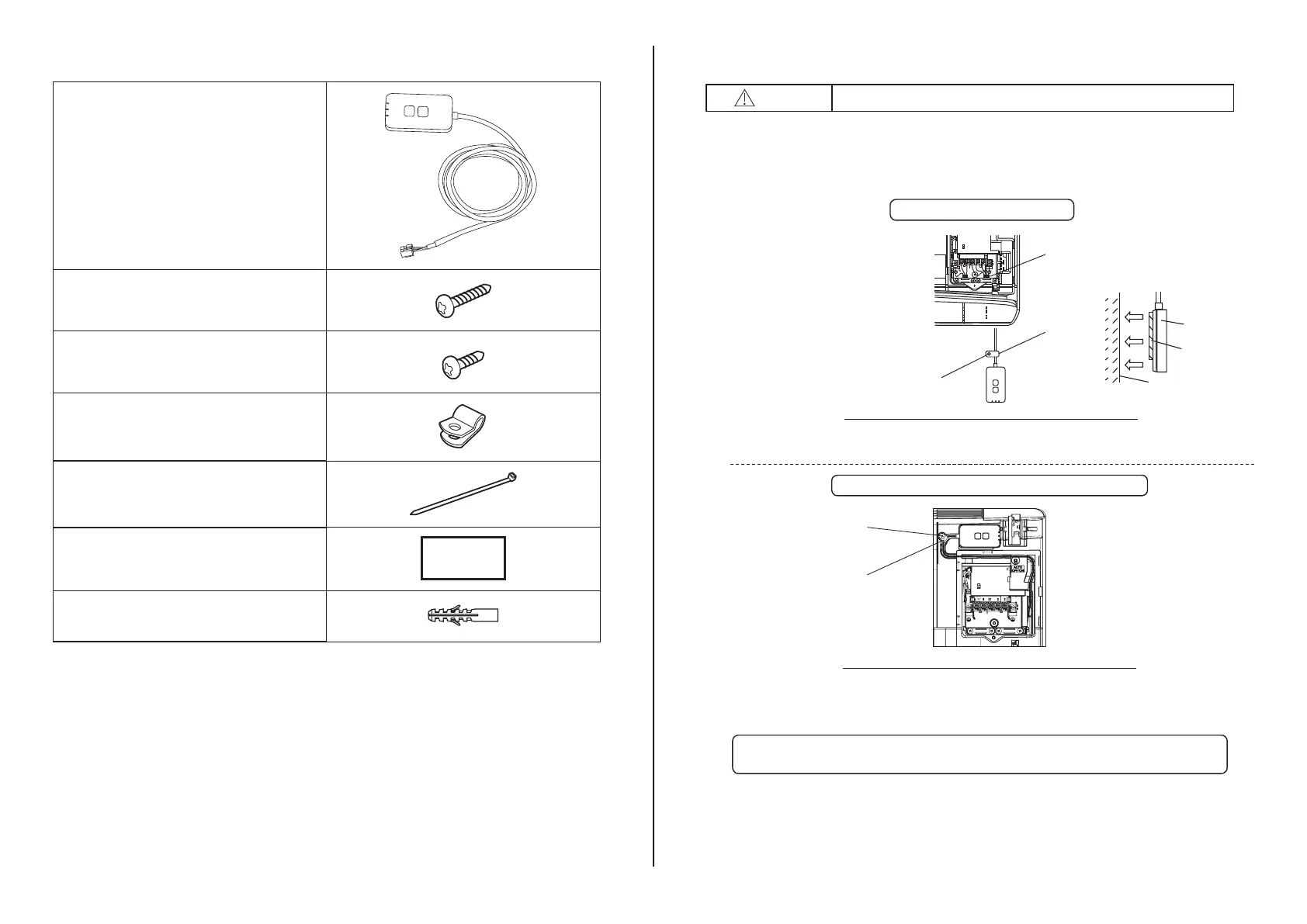

Bahagian
Unit Penyesuai
(CZ-TACG1)
POWER
LINK
STATUS
SETUP
CHECK
Skru untuk pemasangan dinding
(M4 x 20 – 1 unit)
Skru untuk pemasangan terbenam
(M4 x 10 – 1 unit)
Pengapit kord pemasangan
(1 unit)
Pengikat kabel (1 unit)
Pita pelekat
dua muka
Palam dinding
Pemasangan Penyesuai
AWAS
Putuskan bekalan kuasa apabila memasang penyesuai ini.
1. Pilih lokasi untuk memasang penyesuai.
(Penyesuai boleh dipasang pada dinding berdekatan unit dalaman atau dibenamkan
ke dalam unit dalaman.)
2. Susun kabel.
 Pastikan dinding bersih
dan tiada kotoran.
 Gunakan pita pelekat
dua muka untuk
dilekatkan pada dinding.
Ilustrasi umum untuk kegunaan pemasangan
LN1 23
Pengikat kabel
Skru (M4 x 20)
Pengapit
kord
Penyesuai
Pita
pelekat
Dinding
Pemasangan pada dinding
- Kendalikan kabel berhati-hati supaya tiada daya luaran berlebihan dikenakan
pada penyambung dalam penyesuai.
 Sesuai untuk model
tertentu sahaja. Sila
hubungi pengedar sah.
 Simpan kabel berlebihan
berhati-hati ke dalam
ruang di sebelah papan
kawalan.
Skru (M4 x 10)
Pengapit kord
Ilustrasi umum untuk kegunaan pemasangan
Pemasangan terbenam ke dalam unit dalaman
- Pasang penyesuai ke dalam unit dalaman dan masukkan kabel mengikut lubang
atau rusuk ke dalam kawasan papan kawalan, sama seperti yang ditunjukkan di
dalam rajah.
 Gunakan pengikat kabel (terkandung dalam bungkusan) untuk
diikatkan bersama kabel berlebihan apabila diperlukan.
3. Pasangkan pengapit kord dengan skru.
4. Sambungkan kabel dengan penyambung CN-CNT pada unit dalaman.
Sila maklum bahawa setiap lokasi penyambung CN-CNT unit dalaman mungkin
berbeza. Sila hubungi pengedar sah.
