5

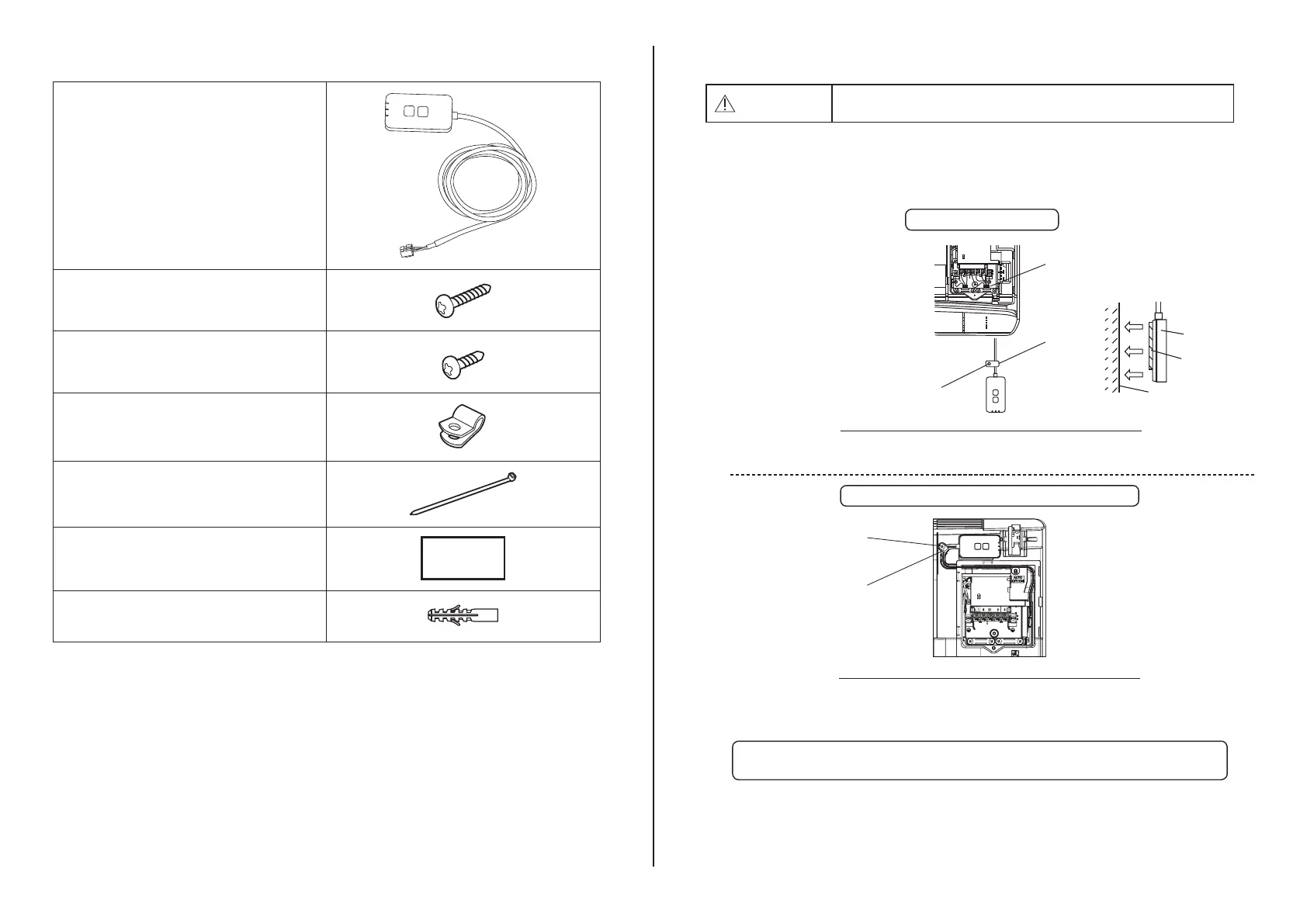

Pièces
Adaptateur
(CZ-TACG1)
POWER
LINK
STATUS
SETUP
CHECK
Vis pour installation murale
(M4 x 20 – 1 pièce)
Vis pour installation encastrée
(M4 x 10 – 1 pièce)
Agrafe pour cordon de montage
(1 pièce)
Collier de serrage (1 pièce)
Ruban adhésif double face
Fiche murale
Installation de l’adaptateur
ATTENTION
Couper l’alimentation électrique lors de l’installation de cet
adaptateur.
1. Sélectionnez un emplacement pour installer l’adaptateur.
(L’adaptateur peut être installé sur le mur à proximité de l’unité intérieure ou
encastré dans l’unité intérieure.)
2. Disposez le câble.
Assurez-vous que le mur
est nettoyé et exempt de
saletés.
Utilisez du ruban adhésif
double face pour la
fi xation sur le mur.
Illustration générale à utiliser pour l’installation
LN1 23
Collier de serrage
Vis (M4 x 20)
Pince-câbles
Adaptateur
Ruban
adhésif
Mur
Installation sur le mur
- Manipulez le câble avec précaution afi n qu’aucune force externe excessive ne
soit exercée sur le connecteur dans l’adaptateur.
Uniquement applicable
pour certains modèles.
Veuillez consulter un
revendeur agréé.
Conservez soigneusement
les câbles en surplus dans
l’espace situé à côté de la
carte de commande.
Vis (M4 x 10)
Pince-câbles
Illustration générale à utiliser pour l’installation
Installation encastrée dans l’unité intérieure
- Installez l’adaptateur dans l’unité intérieure et faites passer le câble le long du
tunnel ou des rainures dans la zone de la carte de commande, comme illustré
sur le schéma.
Utilisez le collier de serrage (inclus dans l’emballage) pour lier les
câbles en surplus ensemble si nécessaire.
3. Fixez le pince-câbles avec une vis.
4. Raccordez le câble au connecteur CN-CNT de l’unité intérieure.
Veuillez noter que l’emplacement du connecteur CN-CNT peut être différent
pour chaque unité intérieure. Veuillez consulter un revendeur agréé.
