4

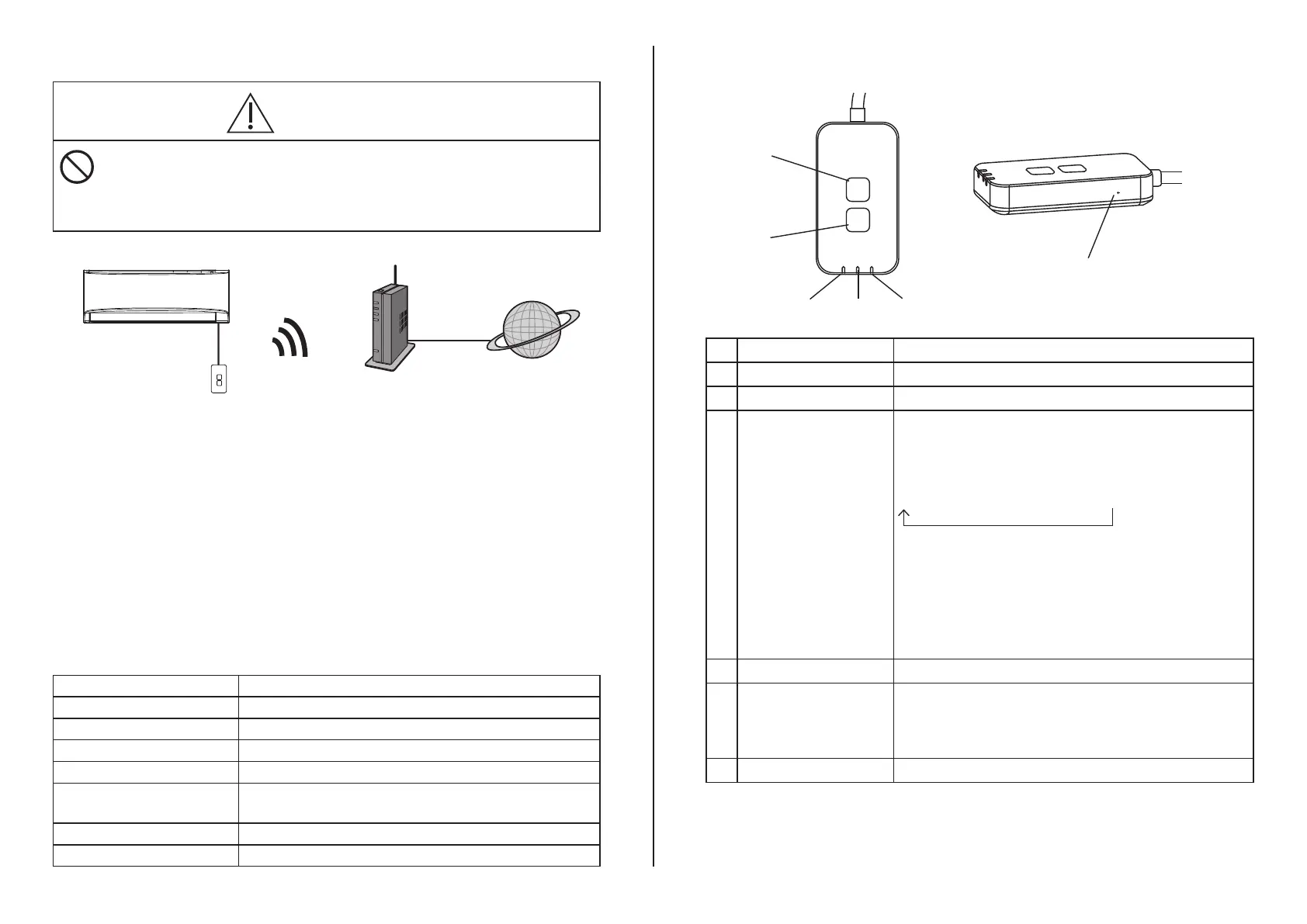

Widok ogólny systemu
UWAGA
 Podczas używania lub sprawdzania stanu adaptera
nie należy stać na powierzchni niestabilnej.
- Niebezpieczeństwo odniesienia obrażeń ciała w razie
upadku.
Jednostka wewnętrzna
Adapter sieciowy
CZ-TACG1
Bezprzewodowa
sieć LAN
Router
Internet
Przed instalacją adaptera
• Wymagany jest smartfon kompatybilny z systemem operacyjnym iOS/Android;
• Adapter sieciowy (adapter) został zaprojektowany wyłącznie jako terminal
„Panasonic Comfort Cloud”;
• Nie przyczepiać adaptera do elementów metalowych, gdyż pogorszyłoby to jakość
łączności bezprzewodowej;
• Zaleca się zainstalowanie adaptera poza jednostką wewnętrzną. (Na czas
podłączania oraz w razie wystąpienia problemu musi być zapewniony dostęp do
adaptera.);
• Miejsce instalacji klimatyzatora musi znajdować się w zasięgu bezprzewodowej
sieci LAN;
• Połączyć bezprzewodową sieć LAN z kompatybilnym klimatyzatorem Panasonic z
odpowiednim portem interfejsu komunikacji.
Specyfi kacja
Napięcie wejściowe Prąd stały 12 V (z jednostki wewnętrznej klimatyzatora)
Zużycie energii Maks.: 660 mW
Wymiary 66 mm (wys.) x 36 mm (szer.) x 12 mm (dł.)
Waga Ok. 85 g
Interfejs 1 x bezprzewodowa sieć LAN
Standard bezprzewodowej
sieci LAN
IEEE 802.11 b/g/n
Zakres częstotliwości Pasmo 2,4 GHz
Szyfrowanie WPA2-PSK (TKIP/AES)
Identyfi kacja części
5
4
3
2
1
6
Nr Pozycja Opis
1 Dioda LED zasilania Wskazuje, że do adaptera doprowadzane jest zasilanie.
2 Dioda LED połączenia Wskazuje stan komunikacji adaptera z serwerem.
3 Dioda LED stanu Wskazuje stan komunikacji adaptera z klimatyzatora.
Zielona: stan bez timera tygodniowego
Pomarańczowa: stan z timerem tygodniowym
Czerwona: stan nieprawidłowy
Czerwony  Pomarańczowy  Zielony:
Automatyczna
aktualizacja
oprogramowania
sprzętowego
adaptera
Podczas sprawdzania siły sygnału:-
Silny:    
Średni:   
Słaby:  
Brak sygnału: 
4 Przełącznik konfi guracji* Przełączanie trybu konfi guracji połączenia
5 Przełącznik kontrolny* Sprawdzanie siły sygnału (naciśnij i przytrzymaj przez 5
sekund, a następnie zwolnij)
wyłączenie diod LED (naciśnij i przytrzymaj przez 10
sekund, a następnie zwolnij)
6 Resetowanie* Resetowanie miękkie
* W celu wykonania całkowitego resetu urządzenia do wartości fabrycznych należy
nacisnąć i przytrzymać przyciski CHECK oraz SETUP przez 10 sekund. Po
zwolnieniu przycisków CHECK i SETUP, nacisnąć przycisk resetowania.
