5

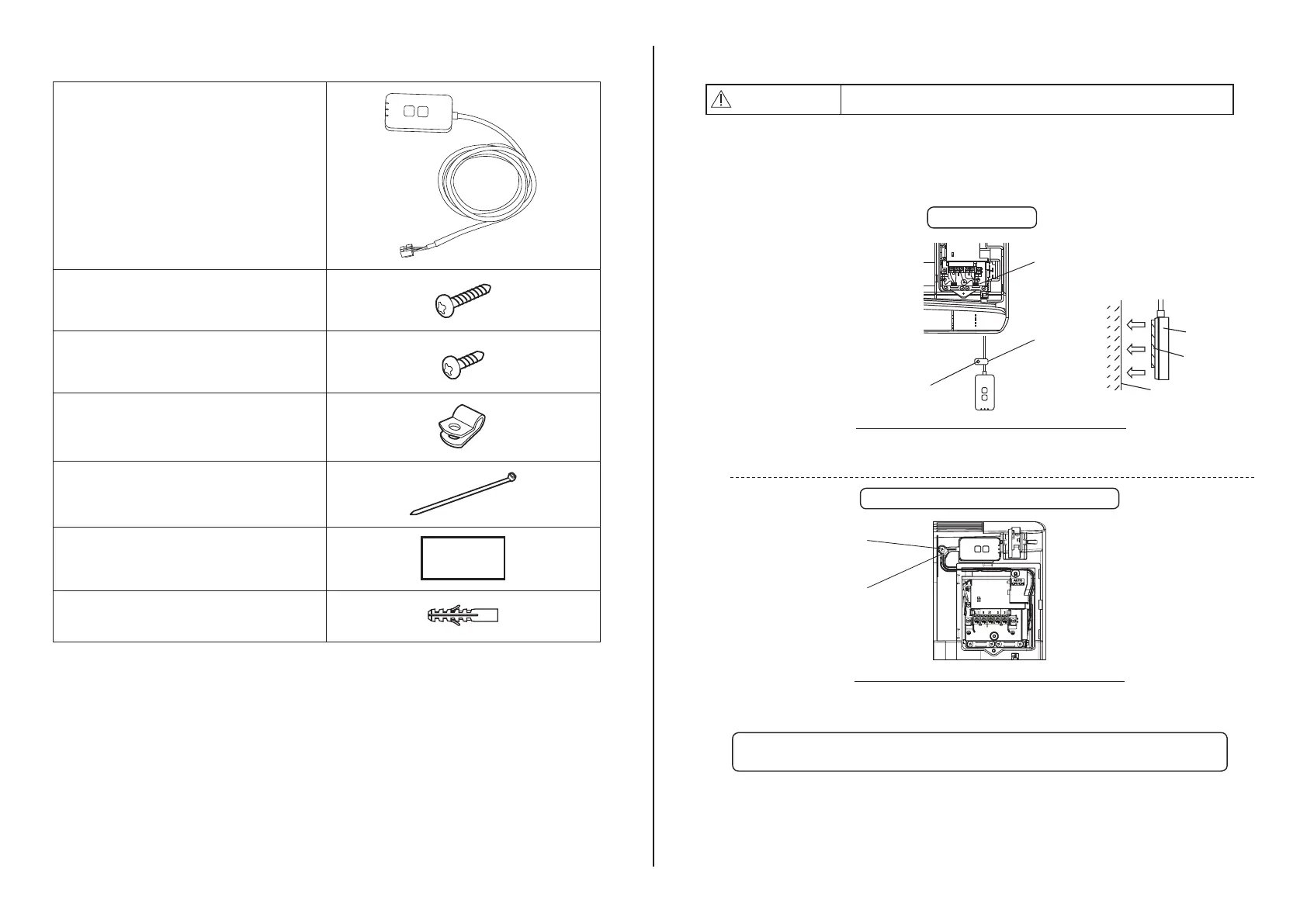

Delar
Adapterenhet
(CZ-TACG1)
POWER
LINK
STATUS
SETUP
CHECK
Skruv för väggmontering
(M4 x 20 – 1 del)
Skruv för inbyggd installation
(M4 x 10 – 1 del)
Monteringssladdklämma
(1 del)
Kabelbinda (1 del)
Dubbelsidig tejp
Väggplugg
Adapterinstallation
FÖRSIKTIGHET
Stäng av strömförsörjningen när denna adapter installeras.
1. Välj en plats för att installera adaptern på.
(Adaptern kan installeras på väggen nära inomhusenheten eller inbyggd
i inomhusenheten.)
2. Ordna kabelns dragning.
Se till så att väggen är
ren och fri från smuts.
Använd dubbelsidig tejp
för fästning på väggen.
Allmän bild för användning vid installation
LN1 23
Kabelbinda
Skruv (M4 x 20)
Kopplingspanel
för
nätanslutning
Adapter
Tejp
Vägg
Väggmontering
- Hantera kabeln försiktigt så att inget stort tryck verkar utifrån på konnektorn
i adaptern.
Endast tillämpbart för vissa
modeller. Var god rådfråga
auktoriserad återförsäljare.
Håll överskjutande delar av
kablarna på plats försiktigt
i utrymmet bredvid
styrkortet.
Skruv (M4 x 10)
Kopplingspanel
för nätanslutning
Allmän bild för användning vid installation
Inbyggd installation i inomhusenheten
- Installera adaptern i inomhusenheten och led kabeln genom att följa tunneln eller
räffl orna in i styrkortområdet, liknande så som visas i diagrammet.
Använd kabelbindan (medföljer i förpackningen) för att binda
samman överskjutande delar av kablarna om det behövs.
3. Fäst sladdklämman med en skruv.
4. Anslut kabeln till CN-CNT-anslutningen vid inomhusenheten.
Notera att platsen för varje inomhusenhet-CN-CNT-anslutning kan vara olika.
Var god rådfråga auktoriserad återförsäljare.
