Panasonic CZ-TACG1 -

5

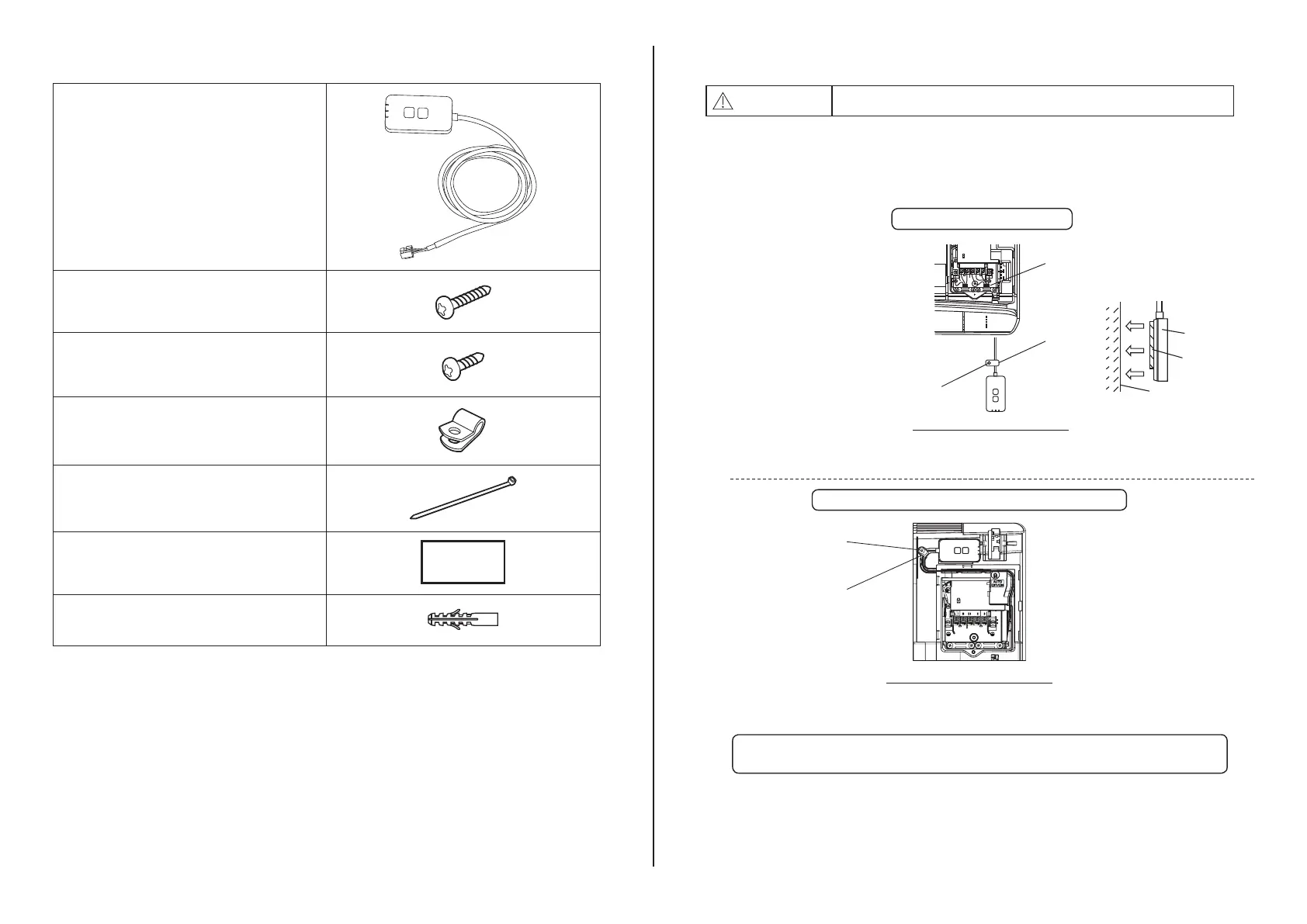

Частини
Адаптер
(CZ-TACG1)
POWER
LINK
STATUS
SETUP
CHECK
Гвинт для кріплення на стіну
(M4 x 20 – 1 шт.)
Гвинт для вбудованого
встановлення
(M4 x 10 – 1 шт.)
Затискач кабелю
(1 шт.)
Стяжка для кабелів (1 шт.)
Двосторонній скотч
Дюбель
Встановлення адаптера
ОБЕРЕЖНО
Вимкніть подачу живлення перед встановленням адаптера.
1. Виберіть місце для встановлення адаптера.
(Адаптер можна прикріпити на стіну поблизу внутрішнього блока або вбудувати його
у внутрішній блок).
2. Укладання кабелю.
 Упевніться, що стіна чиста і
без бруду.
 Скористайтеся двостороннім
скотчем для кріплення на
стіну.
Загальна схема встановлення
LN1 23
Стяжка для
кабелів
Гвинт (M4 x 20)
Затискач
кабелю
Адаптер
Двосторонній
скотч
Стіна
Встановлення на стіну
- Поводьтеся з кабелем обережно, щоб на роз’єм адаптера не впливала надмірна
зовнішня сила.
 Застосовується лише
для певних моделей.
Проконсультуйтеся із
авторизованим дилером.
 Розташуйте зайві частини
кабелю в пазі поруч із платою
управління.
Гвинт (M4 x 10)
Затискач шнура
Загальна схема встановлення
Вбудоване встановлення у внутрішній блок
- Встановіть адаптер у внутрішній блок і прокладіть кабель через трубопровід або
паз в області плати управління, як зображено на малюнку.
 Скористайтеся стяжкою для кабелів (входить у комплект
постачання), щоб скріпити зайві кабелі разом, якщо потрібно.
3. Зафіксуйте затискач кабелю за допомогою гвинта.
4. Під’єднайте кабель до роз’єму CN-CNT на внутрішньому блоці.
Зверніть увагу, що розташування роз’єму CN-CNT для кожного внутрішнього блока
може бути іншим. Проконсультуйтеся із авторизованим дилером.
