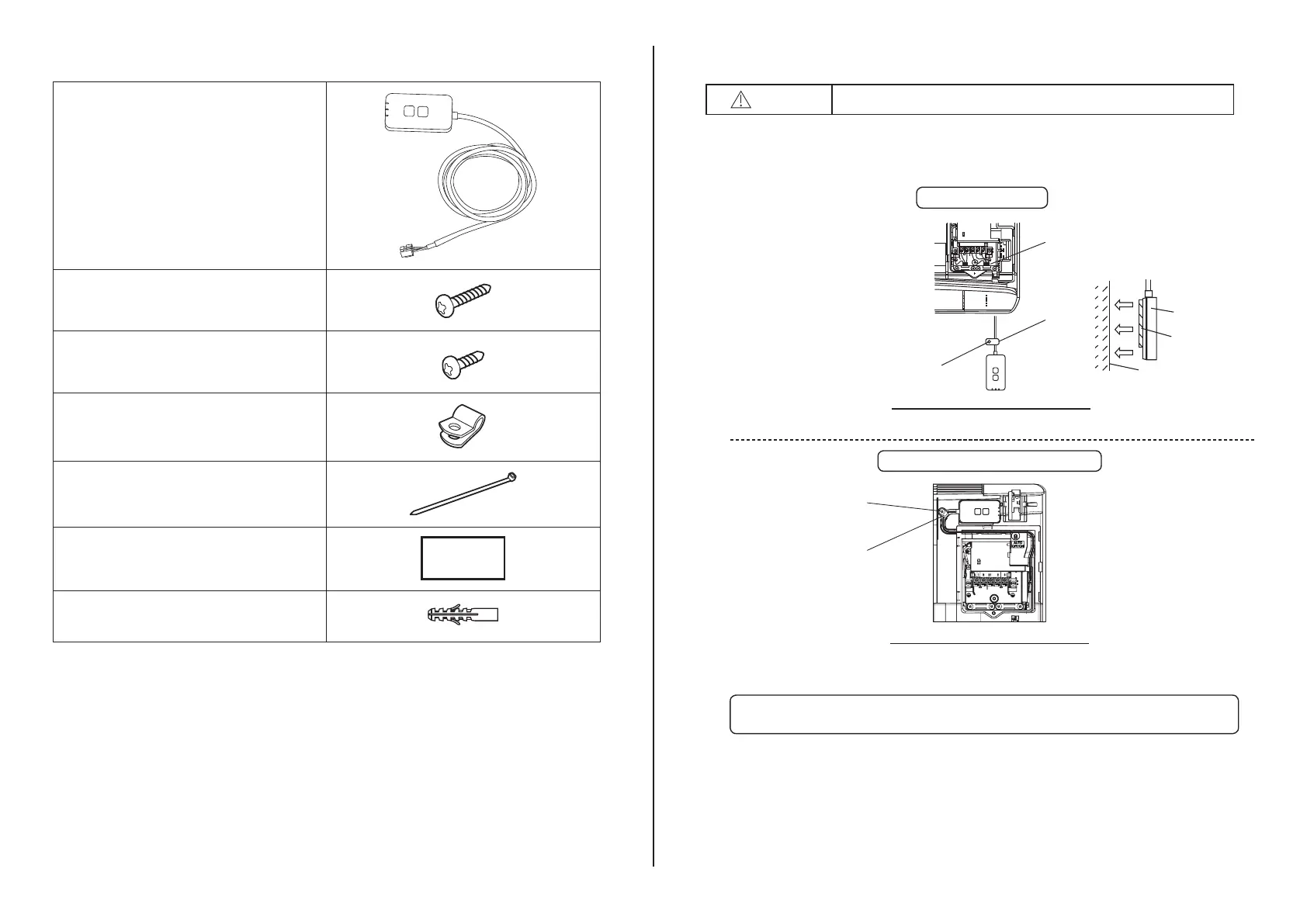

Deli
Enota prilagodilnika
(CZ-TACG1)
POWER
LINK
STATUS
SETUP
CHECK
Vijak za vgradnjo na steno
(M4 x 20 – 1 kos)
Vijak za skrito vgradnjo
(M4 x 10 – 1 kos)
Spona za kabel
(1 kos)
Kabelska vezica (1 kos)
Obojestranski lepilni trak
Stenski vložek
Vgradnja prilagodilnika
POZOR
Pri vgradnji tega prilagodilnika izklopite napajanje.
1. Izberite mesto vgradnje napajalnika.
(Napajalnik lahko vgradite na steno v bližini zunanje enote ali skrito v notranjo enoto.)
2. Napeljite kabel.
Pazite, da je stena čista
in brez umazanije.
Za pritrditev na steno
uporabite obojestranski
lepilni trak.
Splošna ilustracija za vgradnjo
LN1 23
Kabelska vezica
Vijak (M4 x 20)
Spona za
kabel
Prilagodilnik
Lepilni trak
Stena
Vgradnja na steno
-
Kabel obravnavajte previdno, da na priključek napajalnika ne delujejo prevelike sile.
Na voljo je samo za določene
modele. Prosimo, posvetujte
se s pooblaščenim trgovcem.
Odvečne kable previdno
vstavite v prostor poleg
nadzorne plošče.
Vijak (M4 x 10)
Spona za kabel
Splošna ilustracija za vgradnjo
Skrita vgradnja v notranjo enoto
- Napajalnik vgradite v notranjo enoto in napeljite kabel, pri tem sledite predoru
ali rebrom v območju plošče krmilnika, kot kaže diagram.
Uporabite kabelsko vezico (v paketu), da po potrebi zvežete odvečne
kable.
3. Spono za kabel pritrdite z vijakom.
4. Kabel priključite na priključek CN-CNT na notranji enoti.
Ne pozabite, da je lahko mesto priključka CN-CNT na različnih notranjih enotah
različno. Prosimo, posvetujte se s pooblaščenim trgovcem.
