5

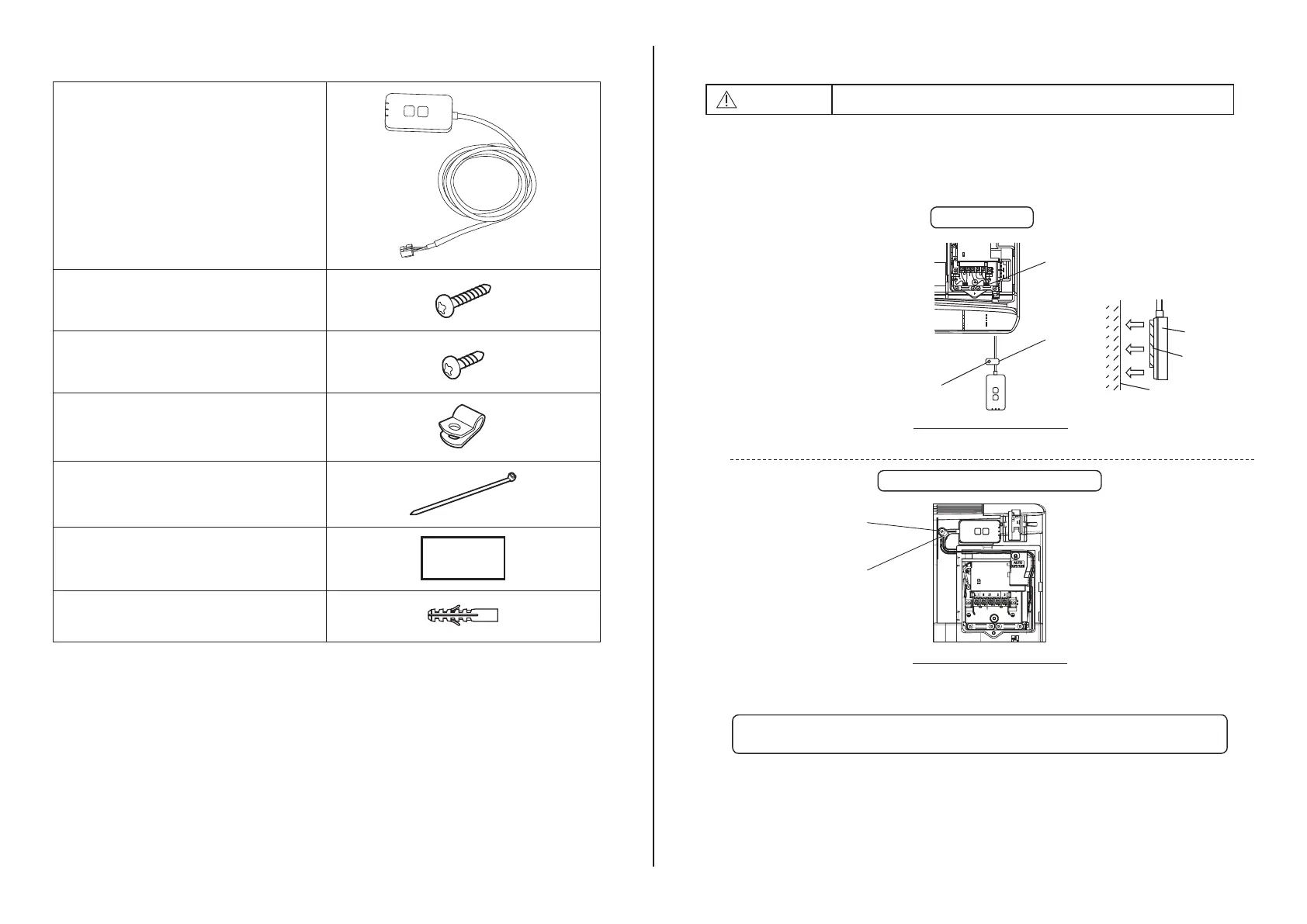

Tarvikkeet
Sovitinyksikkö
(CZ-TACG1)
POWER
LINK
STATUS
SETUP
CHECK
Ruuvi seinäkiinnitykseen
(M4 x 20 – 1 kpl)
Ruuvi upotettuun asennukseen
(M4 x 10 – 1 kpl)
Asennuksen johtokiinnike
(1 kpl)
Nippuside (1 kpl)
Kaksipuolinen teippi
Seinäpistoke
Sovittimen asennus
VAROITUS!
Sammuta virtalähde sovittimen asennuksen ajaksi.
1. Valitse sovittimen asennuspaikka.
(Sovitin voidaan asentaa joko seinään sisäyksikön lähelle tai sisäyksikköön
upotettuna.)
2. Asettele kaapeli.
Varmista, että seinäpinta
on puhdas ja siisti.
Käytä seinäkiinnitykseen
kaksipuolista teippiä.
Yleiskuva asennukseen
LN1 23
Nippuside
Ruuvi (M4 x 20)
Johtoliitin
Sovitin
Teippi
Seinä
Seinäasennus
-
Käsittele kaapelia varovasti, jotta sovittimen liittimeen ei kohdistu ulkoisia voimia.
Koskee vain tiettyjä
malleja. Käänny valtuutetun
jälleenmyyjän puoleen.
Kerää ylimääräinen kaapeli
huolellisesti ohjauslevyn
viereiseen tilaan.
Ruuvi (M4 x 10)
Johtoliitin
Yleiskuva asennukseen
Upotettu asennus sisäyksikköön
- Asenna sovitin sisäyksikköön ja vie kaapeli putken tai urien kautta ohjauslevyn
alueelle, kuten kaaviossa näytetään.
Sido kaapelin ylimääräinen osa tarvittaessa yhteen nippusiteillä
(sisältyvät toimitukseen).
3. Kiinnitä johtokiinnike ruuvilla.
4. Liitä kaapeli sisäyksikön CN-CNT-liittimeen.
Huomaa, että eri sisäyksiköissä CN-CNT-liittimen sijainti saattaa vaihdella.
Käänny valtuutetun jälleenmyyjän puoleen.
