Osad
Adapterseade
(CZ-TACG1)
POWER
LINK
STATUS
SETUP
CHECK
Kruvi seinale kinnitamiseks
(M4 × 20, 1 tk)
Kruvi varjatud kinnituseks
(M4 × 10, 1 tk)
Kinnitusnööri klamber
(1 tk)
Kaablitõmmits (1 tk)
Kahepoolne teip
Seinakontakt
Adapteri paigaldamine
ETTEVAATUST
Enne adapteri paigaldamist lülitage välja elektritoide.
1. Valige adapteri paigaldamise asukoht.
(Adapteri võib paigaldada siseseadme kõrvale seinale või siseseadme sisse.)
2. Paigaldage kaabel.
Veenduge, et sein oleks
vaba ja puhas.
Seinale kinnitamiseks
kasutage kahepoolset
kleeplinti.

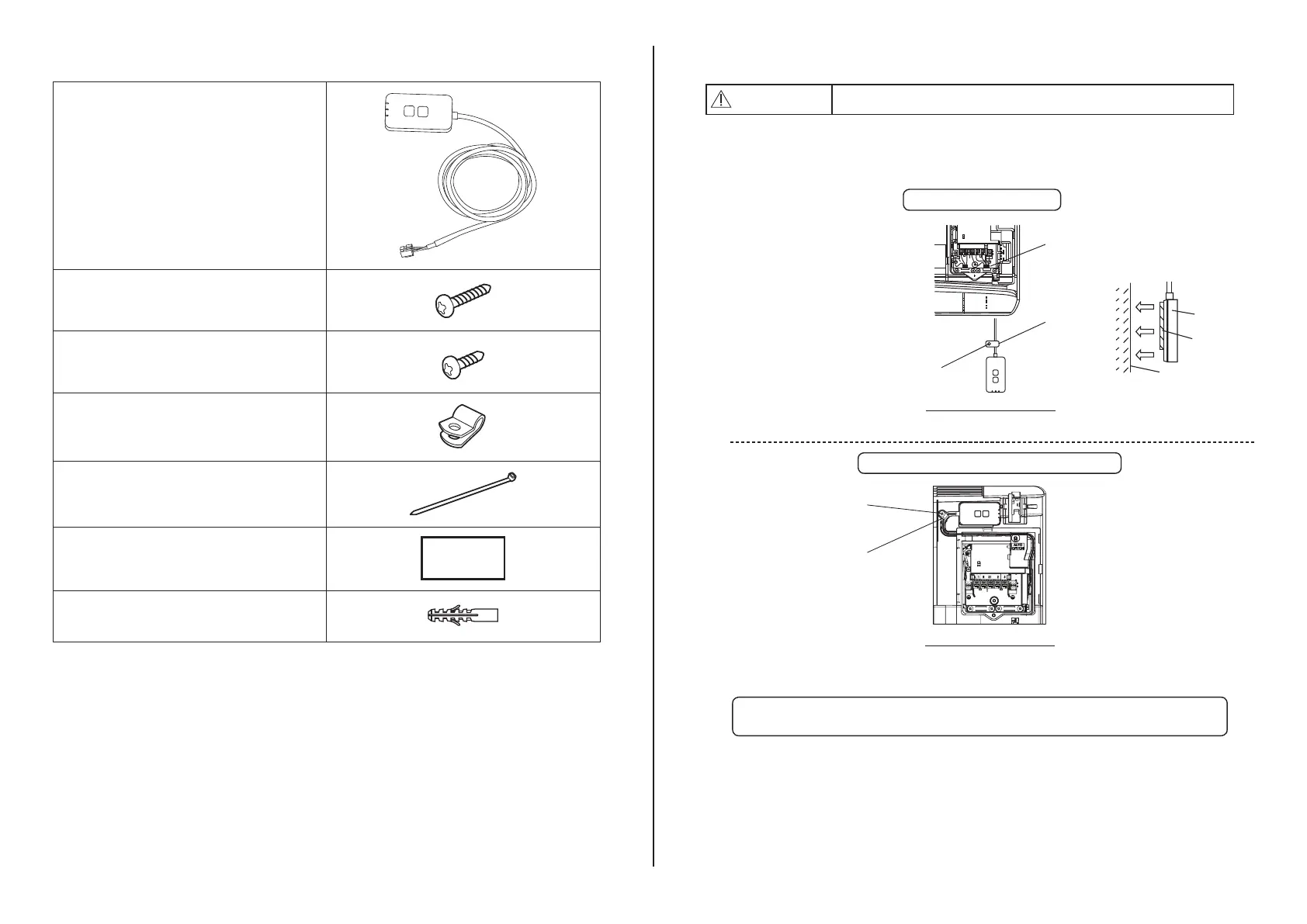

Paigaldise üldjoonis
LN1 23
Kaablitõmmits
Kruvi (M4 x 20)
Nööriklamber
Adapter
Teip
Sein
Seinale paigaldamine
-
Käsitsege kaablit ettevaatlikult, et üleliigsed välised jõud ei mõjutaks adapteri liitmikku.
Saab kasutada ainult
mõnedel mudelitel.
Pöörduge volitatud
edasimüüja poole.
Hoidke liigsed juhtmed
juhtkilbi kõrval asuval alal.
Kruvi (M4 x 10)
Nööriklamber
Paigaldise üldjoonis
Varjatud paigaldamine siseseadmesse
- Paigaldage adapter siseseadmesse ja viige kaabel tunnelis või soontes juhtkilbi
alale, nagu on joonisel näidatud.
Vajadusel kasutage juhtmeköidist (kuulub komplekti) liigsete kaablite
kokkusidumiseks.
3. Kinnitage juhtmeklamber kruviga.
4. Ühendage kaabel siseruumiseadme juures CN-CNT
konnektoriga.
Arvestage, et iga siseruumiseadme CN-CNT konnektori asukoht võib olla erinev.
Pöörduge volitatud edasimüüja poole.
