Komponen
Unit Adaptor
(CZ-TACG1)
POWER
LINK
STATUS
SETUP
CHECK
Sekrup untuk menempel di dinding
(M4 x 20 – 1 buah)
Sekrup untuk pemasangan ditanam
(M4 x 10 – 1 buah)
Penjepit kabel pemasangan
(1 buah)
Pengikat kabel (1 buah)
Pita perekat
dua sisi
Steker dinding
Pemasangan Adaptor
PERHATIAN
Matikan catu daya sewaktu memasang adaptor ini.
1. Pilih lokasi untuk memasang adaptor.
(Adaptor dapat dipasang di dinding di dekat unit dalam atau ditanam ke unit dalam.)
2. Atur kabel.
 Pastikan dinding sudah
bersih dan bebas dari
kotoran.
 Gunakan pita perekat dua
sisi untuk menempel di
dinding.

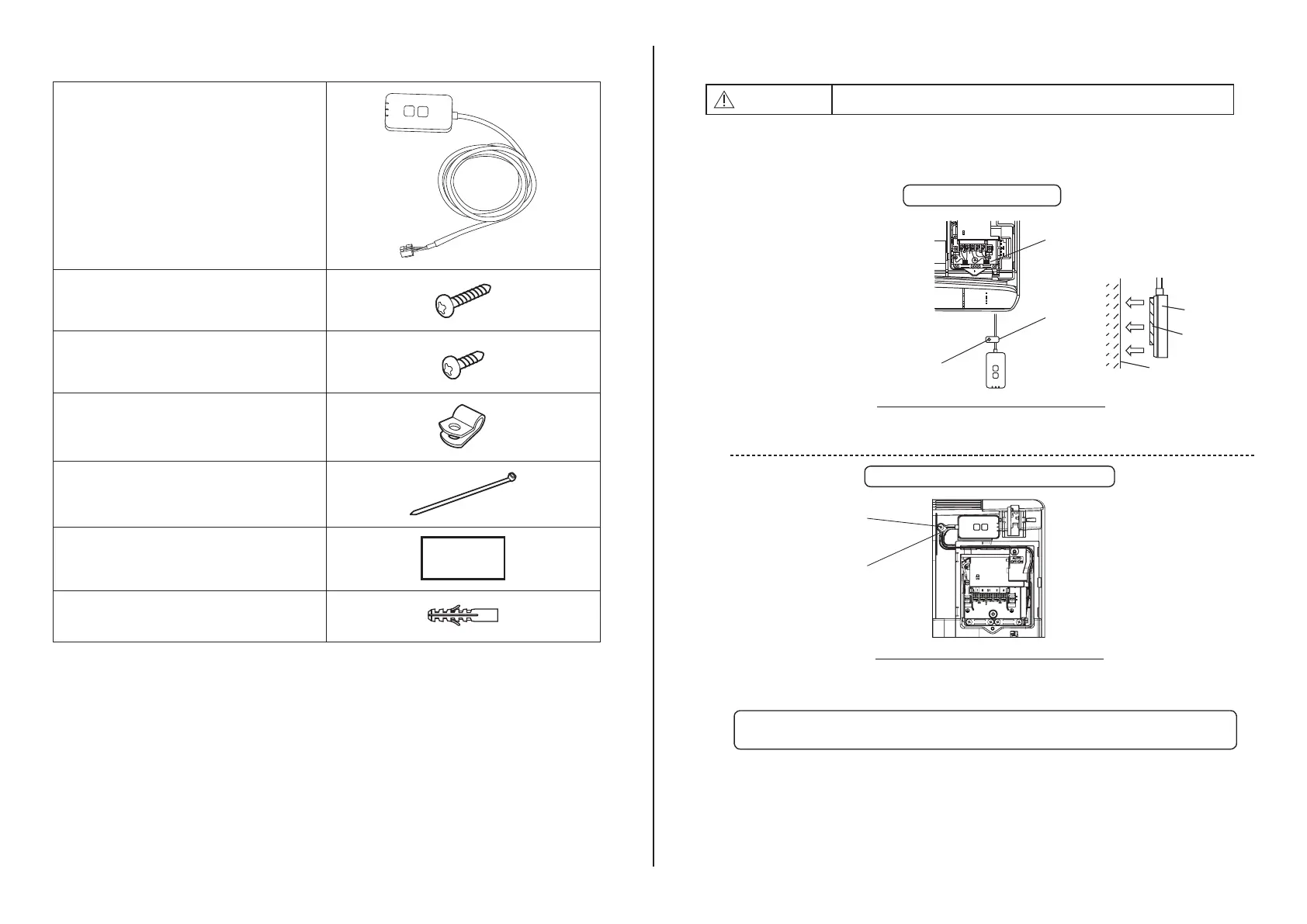

Gambar umum untuk pemasangan
LN1 23
Pengikat kabel
Sekrup (M4 x 20)
Penjepit
kabel
Adaptor
Pita
perekat
Dinding
Instalasi pada dinding
- Pegang kabel dengan lembut sehingga tidak ada gaya luar yang berlebihan pada
konektor di adaptor.
 Hanya berlaku untuk model
tertentu. Hubungi dealer
resmi.
 Simpan kelebihan kabel
dengan hati-hati di dalam
ruang di samping papan
kontrol.
Sekrup (M4 x 10)
Penjepit kabel
Gambar umum untuk pemasangan
Pemasangan ditanam ke unit dalam
- Pasang adaptor di unit dalam dan pandu kabel mengikuti alur atau rusuk
memasuki area papan kontrol, seperti yang ditunjukkan dalam diagram.
 Gunakan pengikat kabel (disertakan dalam kemasan) untuk mengikat
kelebihan kabel menjadi satu jika diperlukan.
3. Pasang penjepit kabel dengan sekrup.
4. Hubungkan kabel ke konektor CN-CNT di unit dalam.
Perhatikan, lokasi konektor CN-CNT setiap unit dalam mungkin berbeda.
Hubungi dealer resmi.
