3.4 Montaggio della radio
Per installare la radio sull’imbarcazione:
Trovare la collocazione migliore come spiegato nella sezione3.2;
Posizionare la staffa di fissaggio sulla superficie di collocazione, usare una mati-
ta per segnare i quattro fori dove fissare le viti;
Attenzione: accertarsi di non forare la superficie troppo in profondità;
Rimuovere la staffa, fare i quattro fori con diametro inferiore a quello delle viti,
poi riposizionare la staffa allineandola ai fori appena realizzati;
Inserire le quattro viti di fissaggio e assicurare la staffa alla superficie di appog-
gio usando bulloni, rondelle, rondelle bloccanti, e dadi in dotazione;
Attenzione: se non si riesce a raggiungere la parte posteriore per fissare il dado
ai bulloni, usare le viti autofilettanti in dotazione per fissare la staffa.
Inserire le quattro viti fissanti e stringerle con un cacciavite Philip facendo atten-
zione a non avvitarle troppo strette;

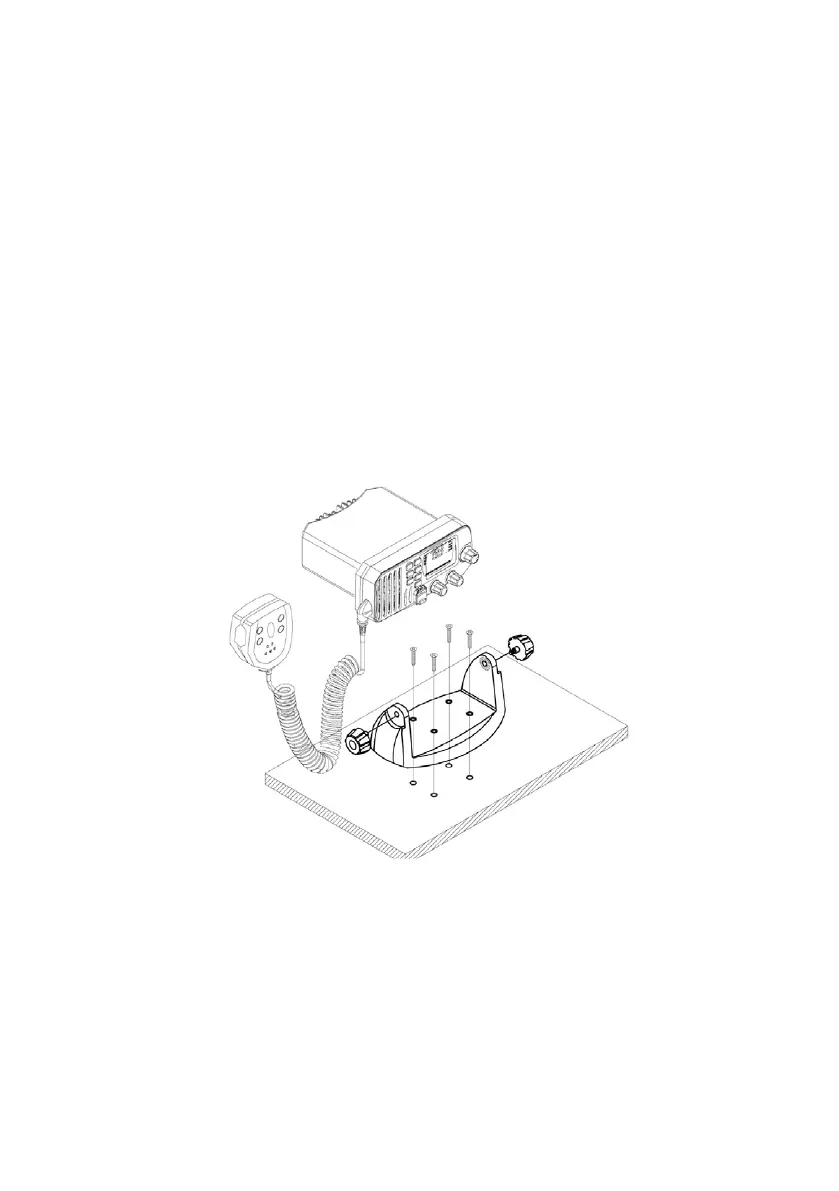

Montare il pannello frontale sulla staffa facendo corrispondere le protuberanze
laterali della staffa con le due fessure ai lati del pannello frontale (tali fessure sui lati
della radio consentono la regolazione della direzione dello schermo per una facile
lettura e utilizzo, 15° per ogni rotazione per un totale di 45° di tolleranza);
Infilare le manopole in dotazione sui due lati della staffa per fissare in sicurezza
il pannello frontale.
1
2
3
4
5
6
7
8
9
15
Attenzione:
tenere la radio e il microfono almeno ad un metro di distanza da qualsiasi strumento magne-
tico a bordo.
La staffa di montaggio universale in dotazione consente di installare il ricetrasmettitore sia al
soffitto sia sul cruscotto con la possibilità di inclinarlo fino a 45°.
Per cambiare l’angolo d’inclinazione dopo l’installazione:
10 Prima allentare le manopole laterali della staffa di fissaggio;
11 Quindi regolare il pannello frontale nella direzione desiderata facendo
combaciare le protuberanze interne della staffa con le fessure laterali esterne
del pannello frontale;
12 Ristringere le manopole.
