Manuale uso e manutenzione Touch Radio Hydro
Pag.26
Rev.0 18/05/2021
IT

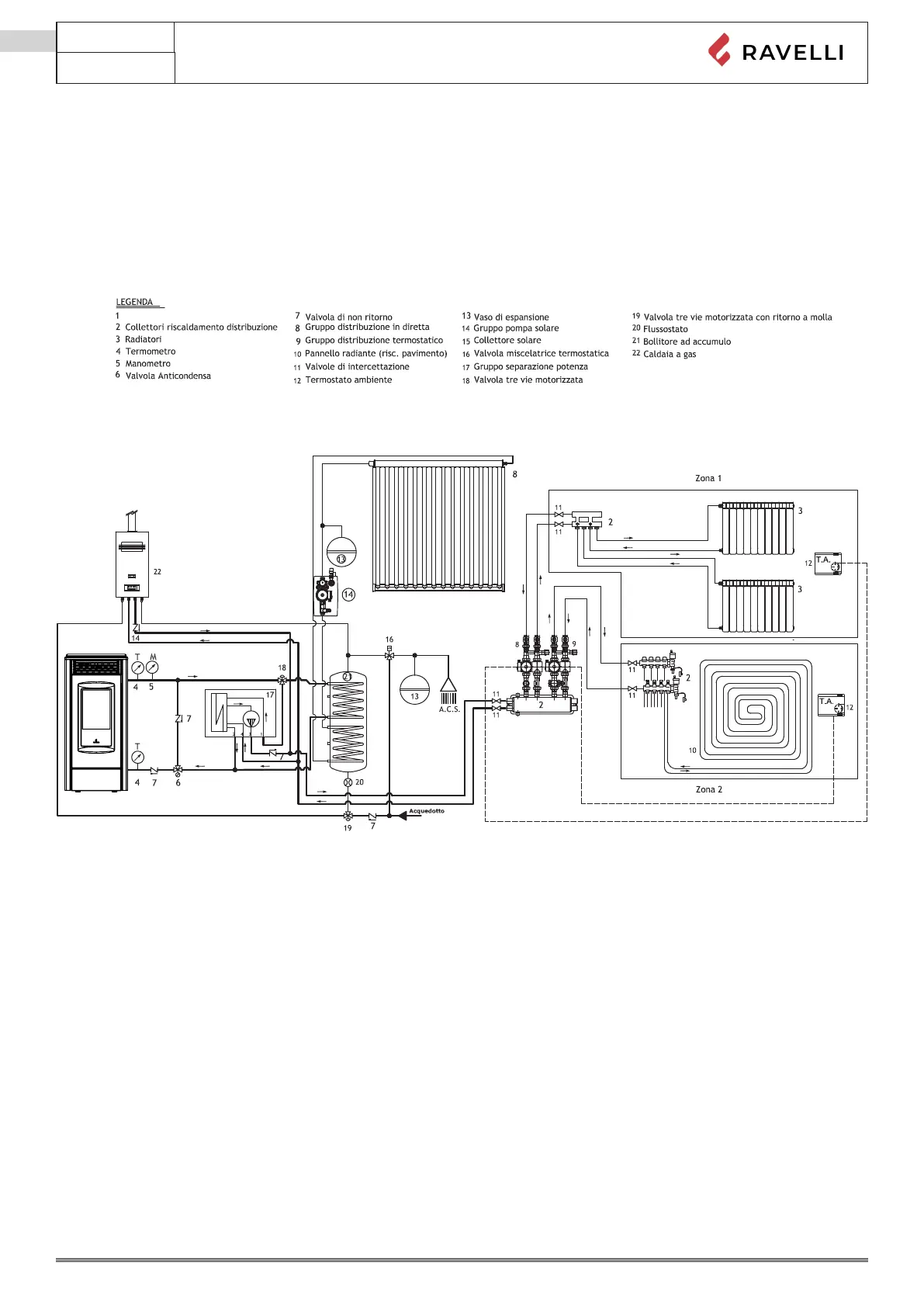

Schema 1 (sonda boiler)
Lo schema 1 permette di gestire un impianto di riscaldamento in cui è anche presente un boiler per la produzione di ACS. Il boiler può
essere collegato ad altre unità di produzione di calore, come ad esempio pannelli solari.
Con questo schema la stufa funziona per portare il boiler alla temperatura impostata; quando viene raggiunta la temperatura dell’ac-
qua impostata, la valvola a tre vie cambia posizione e la termostufa comincia a scambiare nell’impianto di riscaldamento. Da questo
momento la caldaia viene gestita dal termostato esterno o dal set H2O interno (come per lo schema 0). La termostufa riscalda nuo-
vamente il Boiler quando la temperatura dell’acqua del boiler scende al di sotto del valore di ripartenza oppure quando il flussostato
(se collegato) rileva l’utilizzo di acqua calda sanitaria.
Se la termostufa è in stato ECO STOP o in modalità STAND-BY ACQUA, alle classiche condizioni di ripartenza dello schema 0, si
aggiunge la richiesta da parte del Boiler o del flussostato.
Lo schema qui riportato è indicativo e potrebbe non riportare tutti i componenti necessari per il corretto funzionamento dell’impianto.
Affidarsi ad un termotecnico abilitato per la progettazione dell’impianto idraulico.
Stufa a Pellet
