Fileteuse N° 1224
Ridge Tool Company 33
Montage et Transport de
la Machine
MISE EN GARDE !
Il est impératif de monter la fileteuse de manière
appropriée afin d’éviter de graves blessures. La
méthode suivante doit être respectée.
Montage de la Machine sur Support
1. Cet appareil peut être monté sur l’un des trois sup-
ports universels suivants.
2. Un schéma et une liste de pièces correspondantes
aux supports font partie du répertoire des pièces de
la 1224.
3. Assemblez le support avec les autocollants «inside »
orientés vers l’intérieur (Figure 3).
4. Engagez les languettes de retenu au bas des jam-
bages comme indiqué au dessin. Introduisez les
quatre cales entre les jambages. Servez-vous des
quatre (4) boulons
3
/
8
- 16 x 4 pour fixer les jam-
bages à l’entretoise. Réglez les deux parties du
butoir du support à la distance nécessaire. pour at-
tacher les jambages arrières au support. Ce butoir
n’est ni nécessaire ni fourni avec le support à jam-
bages et plateau N° 100.

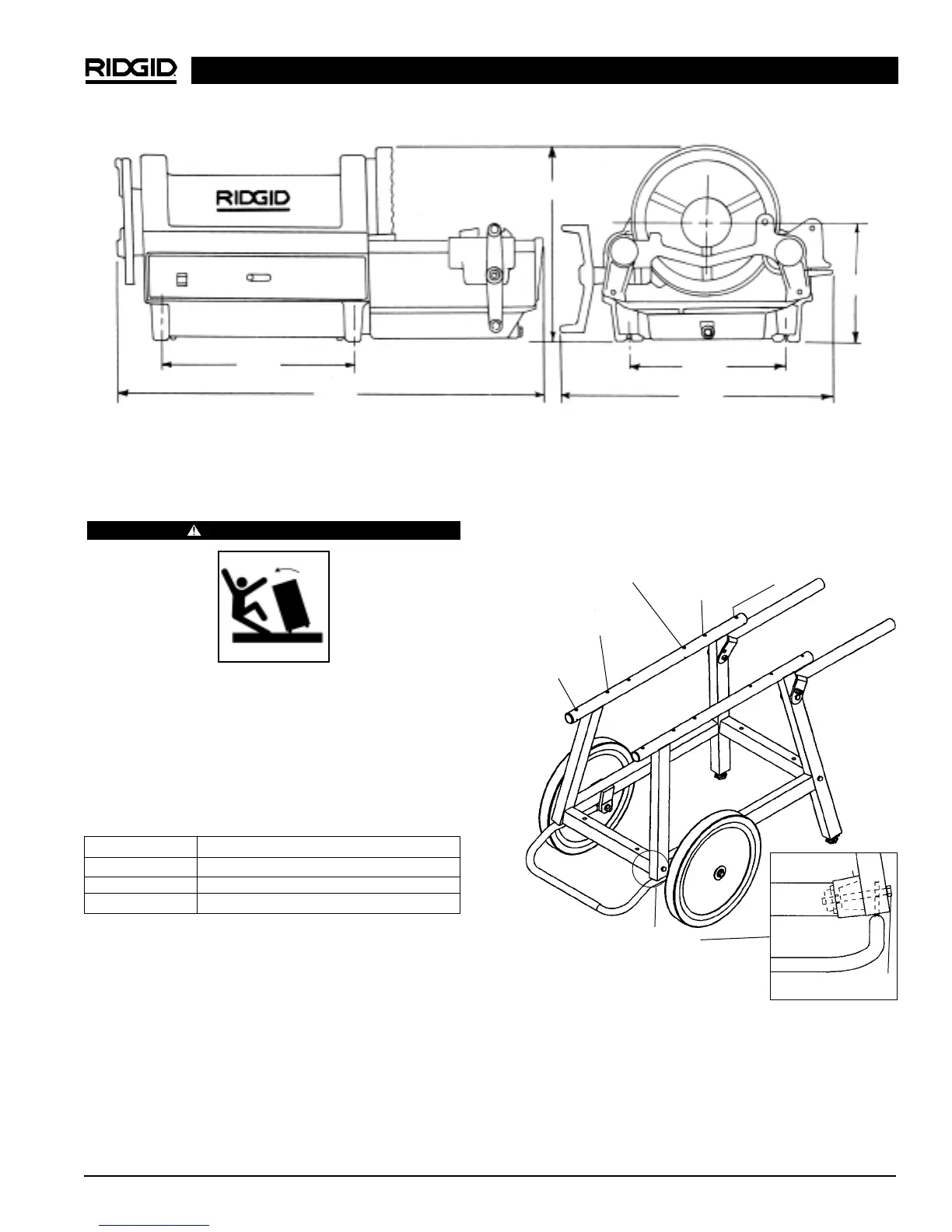

Figure 3 – Assemblage du support
5. Introduisez l’axe dans le support et fixez-la à l’aide
d’une rondelle fendu et d’un écrou. Positionnez le
butoir du support de manière à ce que l’extrémité
du butoir soit retenu par l’axe. Enfilez une des roues
sur l’axe. Enfilez une rondelle plate sur l’axe et intro-
duisez une goupille pour retenir la roue.
20.25
43.69
18.42
15.50
28.84
11.92
Figure 2 – Dimensions de la 1224
Supports Disponibles
Modèle Désignation
100 Support universel à jambages et plateau
150 Support universel à roues et plateau
200 Support universel à roues et armoire
300 Compact
1233/1822 (arrière)
1224 (avant)
535 (avant)
Section
détaillée
Boulons 3/8 – 16 x 4 (4)
Cales
d’écartement (4)
300 Compact
1233/1822
(avant)
535/1224
(arrière)
