Máquina Roscadora No. 1224 de tubos y pernos
Ridge Tool Company 61
Montaje y transporte de la
máquina
ADVERTENCIA
Se requiere montar la Roscadora correctamente
para evitar lesiones de gravedad. Deben seguirse
los siguientes procedimientos:
Montaje de la máquina en un soporte
1. La máquina puede montarse uno de los tres so-
portes universales listados a continuación.
2. El diagrama y la lista de piezas y partes para los so-
portes se incluyen en la Lista de Repuestos del
Modelo No. 1224.
3. Ensamble el soporte con las calcomanías interiores
apuntando hacia el interior del soporte (Figura 3).
4. Inserte las lengüetas de enclavamiento en la parte de
abajo de las patas como se muestra en el dibujo.
Inserte los cuatro espaciadores entre las patas. Use
los cuatro (4) pernos hexagonales de
3
/
8
″ - 16 x 4″
para sujetar las patas a la viga cruzada. Ajuste las
dos mitades del enclavamiento a la distancia co-
rrecta para que quepan en las patas traseras del
soporte. El brazo de enclavamiento no se requiere ni
viene con el Soporte No. 100 con patas y bandeja.

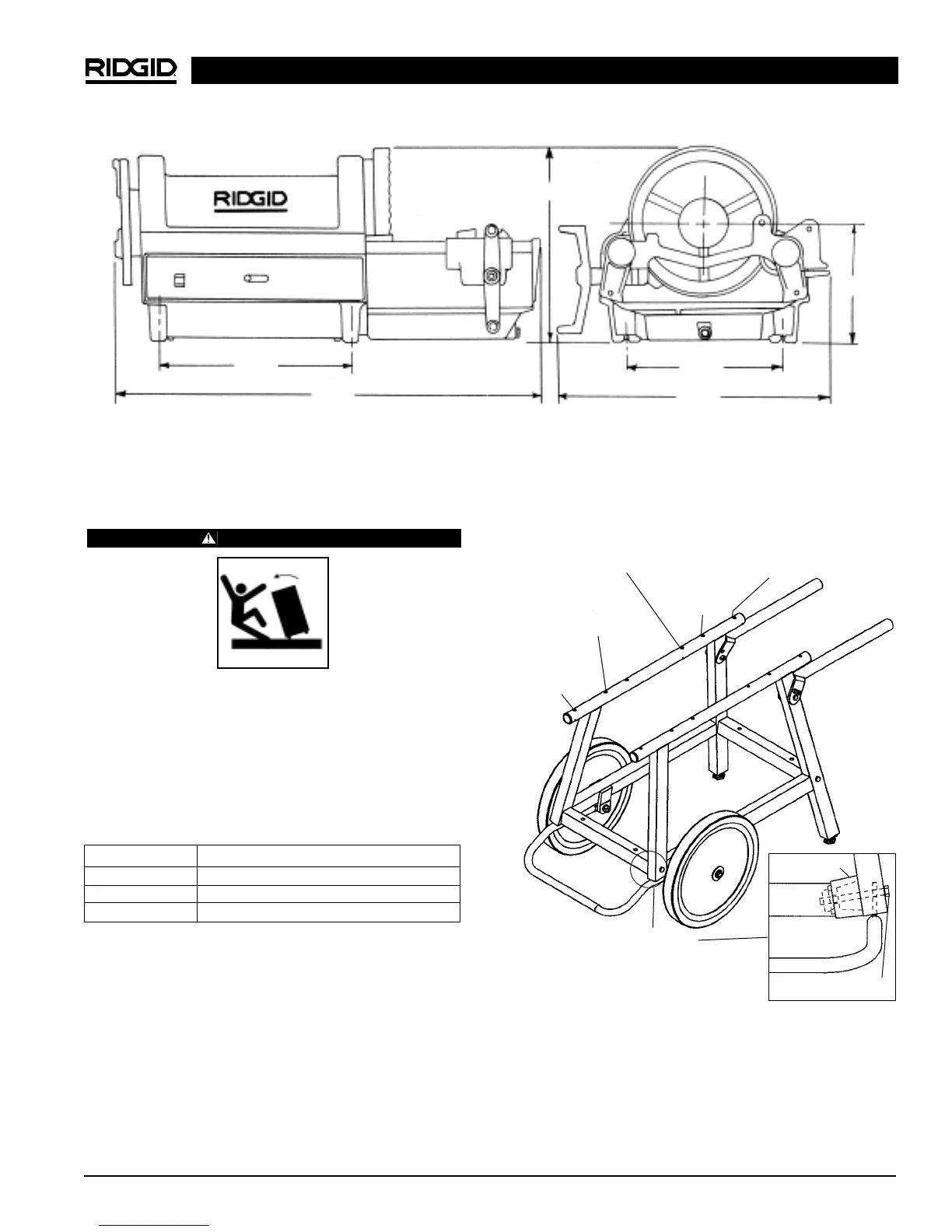

Figura 3 – Ensamble del soporte
5. Inserte el eje en el armazón y fíjelo con una arandela
y tuerca de
1
/
2
pulgada. Coloque el brazo de en-
clavamiento de tal manera que el extremo del brazo
quede sujeto por el asta del eje. Deslice una rueda por
el eje. Corra una arandela plana por el eje y coloque
una chaveta para sujetar la rueda en el eje.
Detalle de
la sección
Se requieren 4 pernos
hexagonales de
3
/
8
″ - 16 x 4″
Bloque espaciador
Se requieren 4
Parte delantera
de los modelos
300 Compacta,
1233 y 1822
Parte trasera
de los
modelos
535, 1224
20.25
43.69
18.42
15.50
28.84
11.92
Figura 2 – Dimensiones de la Máquina 1224
Soportes
Modelo No. Descripción
100 Soporte universal con patas y bandeja
150 Soporte universal con ruedas y bandeja
200 Soporte universal con ruedas y armario
Parte trasera de
los modelos 300
Compacta,1233 y 1822
Parte delantera del
Modelo 1224
Parte delantera del
Modelo 535
