Fileteuse N° 1224
Ridge Tool Company 51
Tête de filière de fraise de rainurage N° 725 :
Capacité
de tuyau :.................2
1
/
2
à 4 po
Lubrification interne
Supports :
N° 100 :..................4 jambages et plateau
N° 150 :..................2 roues et plateau
N° 200 :.................... 2 roues et armoire
Mandrin à raccords N° 419 (pas à droite) :
Diamètre
de raccord :.............2
1
/
2
, 3 et 4 po
Longueur minimal
du raccord :.............3
1
/
4
po
Longueur maximale
du raccord : ............7
1
/
2
po
Mandrin à raccords N° 819 (pas à droite)
Adaptateurs
pour tuyaux :...........
1
/
4
à 2 po
Adaptateurs
pour barre : .............
1
/
4
à 2 po UNC,
1
/
4
à 1
1
/
2
UNF,
1
/
4
à 2 po BSW
NOTA ! Le mandrin à raccords N° 819 est prévu pour le
filetage des mamelons
Coupe-tubes à
lames N° 766 :..............
1
/
4
à 4 po
Porte-tubes :
VJ-99 ......................28
1
/
4
à 52
1
/
2
po
RJ-99......................30
1
/
2
à 54
3
/
4
po
Filetage des tuyaux à l’aide de la filière à pignon
N° 161 et de l’arbre d’entraînement N° 840A
Filière à pignon
N° 161 :..................pour le filetage des tuyaux de
4
1
/
2
à 6 po
Arbre d’entraînement universel
N° 840A : ...............Fermé : 47 po,
Déployé : 56 po
Etau à chaîne s/trépied
N° 460 :..................Capacité de
1
/
8
à 6 po
Etau N° 27 : ...........Capacité de
1
/
8
à 6 po
Etau N° BC610 : ....Capacité de
1
/
4
à 6 po
Etau N° BC 810 : ...Capacité de
1
/
2
à 8 po
Dispositif de lubrification
N° 318 :...................Conserve l’huile et garde les
filières inondées.
NOTA ! Consultez le catalogue Ridge Tools pour une
liste complète des porte-tubes, huiles de coupe
et filières disponibles.
Consignes d’Entretien
MISE EN GARDE !
Assurez-vous que le cordon d’alimentation est
débranché avant tout entretien ou réglage de l’ap-
pareil.
Lubrification
Une lubrification adéquate est essentielle au bon fonc-
tionnement et à la longévité de la fileteuse.
1. Enlevez les quatre vis du couvercle et retirez le cou-
vercle.
2. Servez-vous d’une pompe à graisse pour lubrifier le
roulement de l’arbre (Figure 31). Lubrifiez les grais-
seurs à intervalles de 2 à 6 moins selon l’utilisation de
la machine.

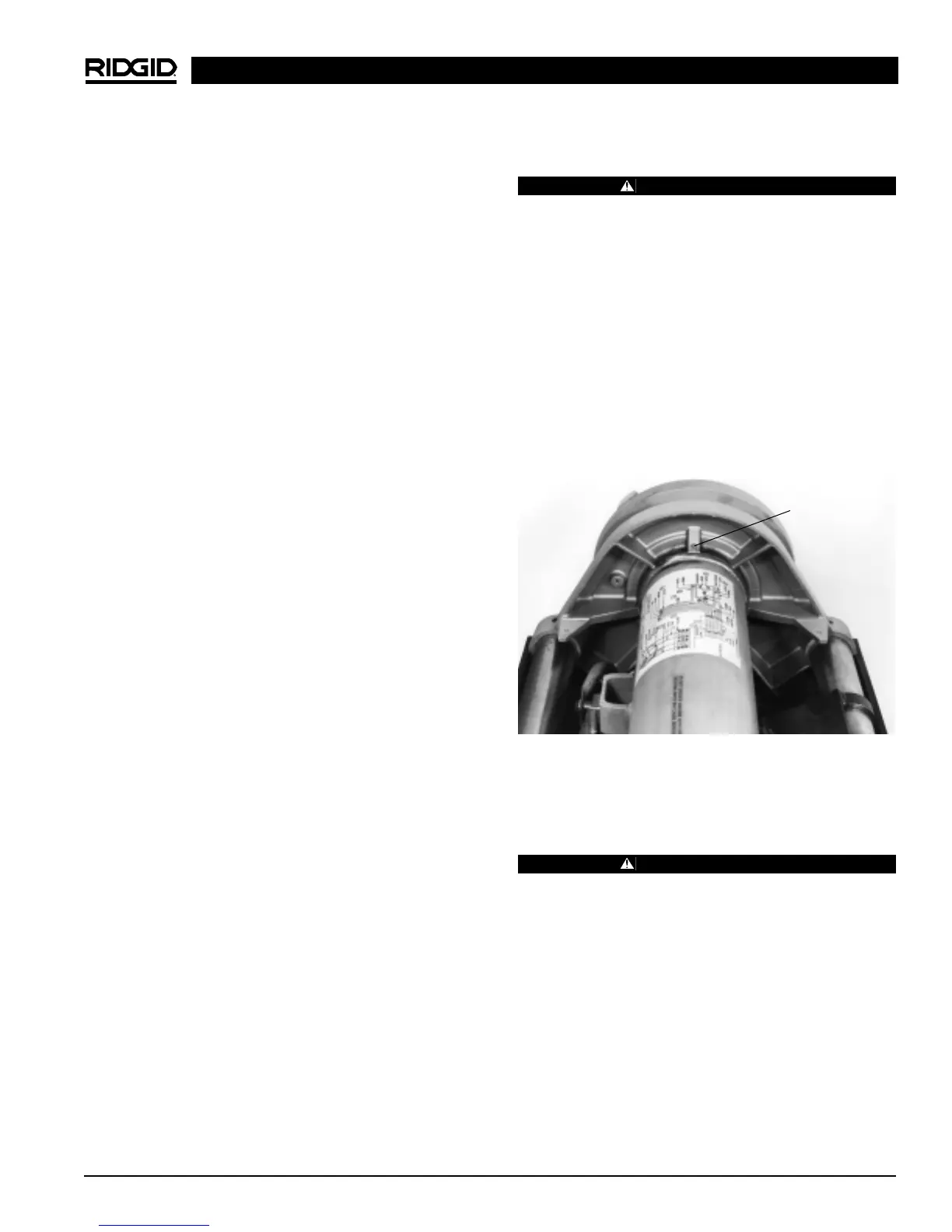

Figure 31 – Graissage des paliers principaux de l’arbre
3. Enduisez le grand pignon de graisse lors de chaque
graissage des paliers. Utilisez une graisse à base
de bisulfure de molybdène.
MISE EN GARDE !
Ne pas utiliser la fileteuse sans son couvercle.
Réinstallez le couvercle immédiatement après
avoir lubrifié la machine.
Entretien du Système de Lubrification
Nettoyez le système de lubrification régulièrement afin
d’assurer le bon fonctionnement de la fileteuse.
1. Remplacez l’huile de coupe dès qu’elle devient sale ou
contaminée. Pour vidanger l’huile, placez un récipient
sous de bouchon de vidange et dévissez le bouchon.
2. Nettoyez le tamis de filtration qui se trouve au fond du
carter afin d’assurer le bon écoulement d’huile vers les
têtes de filière (Figure 32)
Graisseur
