7. Bloquez les écrous de butée contre le logement des
galets.
8. Tournez la vis d’alimentation à gauche afin de dégager
la mèche de l’outil du tuyaux.
NOTA ! Laissez les écrous de butée en position blo-
quée afin d’assurer l’uniformité de la profondeur
de coupe des tuyaux doublés de PVDC ou de
matière plastique successifs.
9. Une fois la coupe achevée, et tout en laissant le tuyau
continuer à tourner, retirez le coupe-tubes. Tournez la
poignée du coupe-tubes afin de dégager les galets,
puis ramenez le coupe-tubes en position de repos.
Filetage des tuyaux doublés avec la
tête de filière N
o
714/914
1. Réglez la tête de filière au diamètre approprié.
2. Mettez le sabot d’ouverture de la tête de filière en po-
sition OUT.
NOTA ! Lors du filetage des tuyaux doublés avec la
tête de filière 714/914, l’utilisateur doit IMPER-
ATIVEMENT installer la plaque de sûreté qui est
livrée avec le coupe-tubes à PVDC.
3. Réglez la plaque de sûreté de manière à ce que la vis
s’introduise dans le trou de repérage central. (Figure 20)
4. Armez la tête de filière.
5. Déplacez le volant du chariot vers le tuyau jusqu’à ce
que le bord d’attaque de la filière se trouve à fleur du
tuyau. (Figure 21)
6. Poussez le levier d’ouverture pour qu’il repose sur la
plaque de sûreté et entamez le filetage de manière tra-
ditionnelle à l’aide du volant du chariot. (Figure 22)
Tête de Rainurage N
o
725
Rainurage des tuyaux avec la tête de
rainurage N
o
725
(Figure 23)
1. Installez le jeu de filières approprié. Reportez-vous aux
instructions d’installation.
2. Accrochez le crochet de la barre-sinus sur le rebord du
chariot (position OUT) de manière à ce que la tête de
filière ne puisse pas heurter la barre-sinus.
3. Ramenez le coupe-tubes et l’alésoir en position relevée.
4. Ramenez le coupe-tubes et l’alésoir en position relevée.
5. Desserrez la vis d’alimentation complètement de
manière à empêcher les filières d’entrer en contact
avec le tuyau.
6. Une fois le tuyau serré dans le mandrin avant, tournez
le volant du chariot à gauche jusqu’à amener la butée
de la tête de filière contre l’extrémité du tuyau.
7. Réglez la vitesse de rotation de la machine à 36 t/m.
8. Mettez l’interrupteur REV/OFF/FOR à la position FOR
et appuyez sur la pédale de commande.
9. Tournez la vis d’alimentation lentement afin de faire
avancer les mèches de rainurage vers le tuyaux pour
entamer la rainure.
10. Avant de bloquer les écrous de butée à la profondeur
de rainurage voulu, laissez tourner le tuyau 3 ou 4 fois
afin de complètement nettoyer la rainure.
11. Bloquez les écrous de butée contre le logement des
galets.
12. Tournez la vis d’alimentation à gauche afin de dégager
les filières de rainurage du tuyau.
NOTA ! Laissez les écrous de butée en position blo-
quée afin d’assurer l’uniformité de la profondeur
de rainurage des tuyaux successifs.

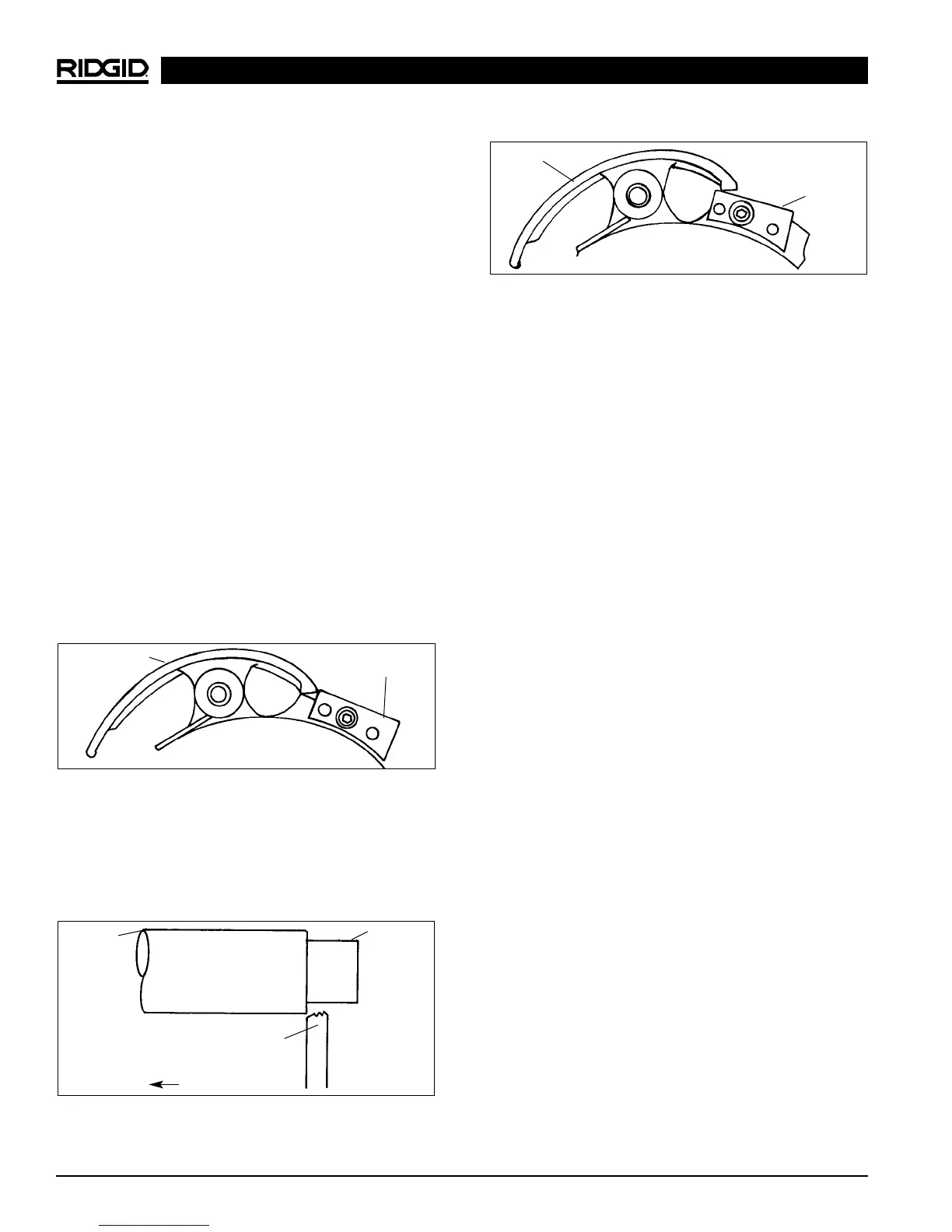

Figure 21 – Positionnez le bord d’attaque du chasse-
tube à fleur du tuyau
Tuyau
Doublage
Direction du chariot
Bord d’attaque de la filière
Levier
d’ouverture
Plaque de sûreté
Figure 20 – Réglez à la position ci-dessus avec la
gâchette de la tête de filière en position armée
Figure 20 – Position respective du levier d’ouverture et
de la plaque de sûreté pour un filetage de
longueur standard
Levier d’ouverture
Positionnez de
manière à entamer
un filetage de
longueur standard
