Fileteuse N° 1224
Ridge Tool Company 43
Coupe-tubes N
o
766 pour PVDC
Installation du coupe-tubes pour PVDC
N
o
766
1. Accrochez le crochet de la barre-sinus du chariot
sur le rebord du chariot de manière à ce que le
coupe-tubes ne puisse pas heurter la barre-sinus.
(Figure 19)
2. Remplacez le coupe-tubes à galets N
o
764 par le
coupe-tubes à lames N
o
766.
3. Positionnez la mèche de l’outil de manière à ce que
son tranchant déborde de la coulisse du porte-outil de
1
/
32
″. Serrez à fond.

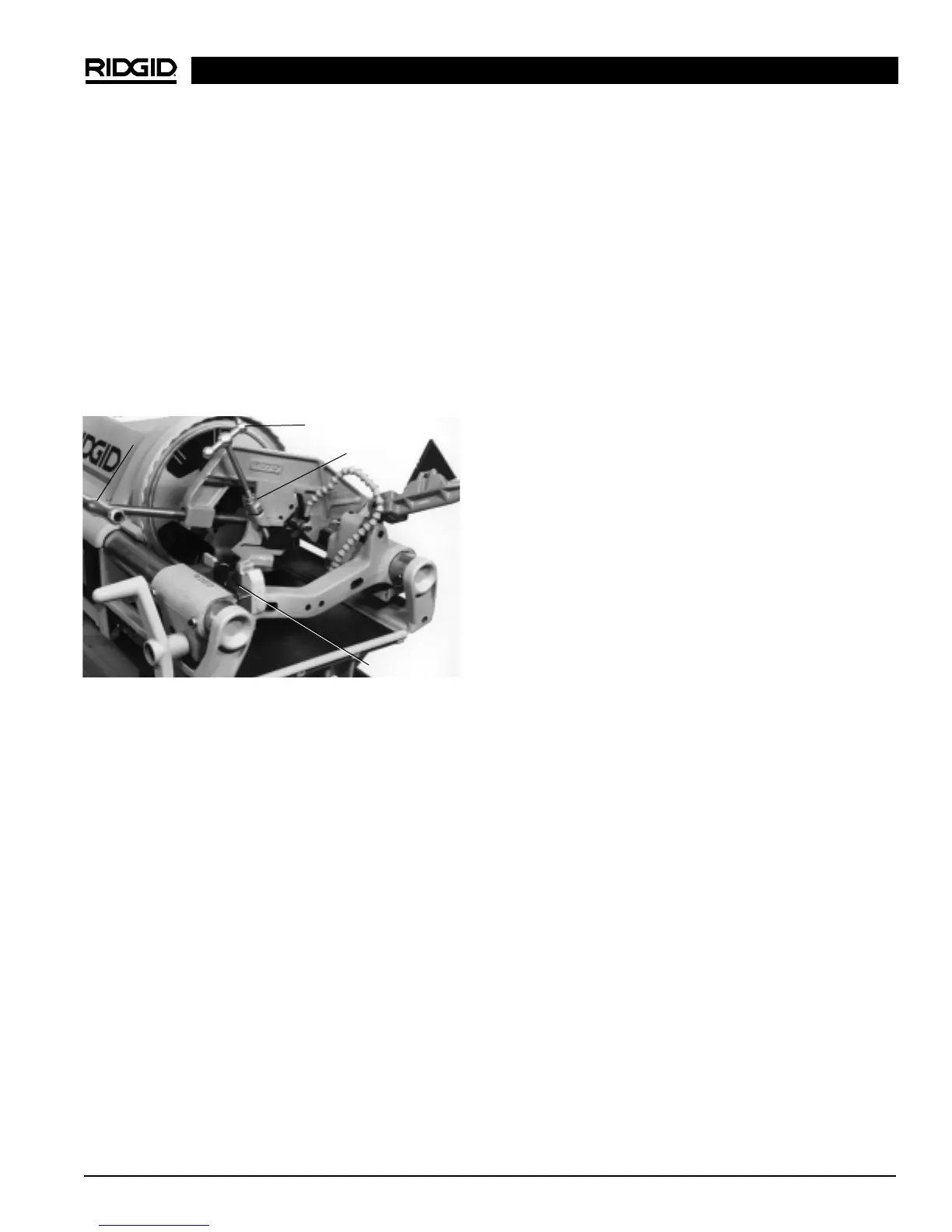

Figure 19 – Coupe-tubes pour PVDC installé. (Montré
sans tête de filière pour raisons de clarté
uniquement.) La tête de filière doit
IMPERATIVEMENT être installée et en
position RELEVEE lors de l’utilisation du
coupe-tubes 766.
Installation des conduites d’huile
1. Raccorder le coude de
1
/
8
″ sur le manchon de dériva-
tion.
2. Introduisez le manchon de dérivation avec le coude
orienté vers la poignée du chariot dans l’orifice de déri-
vation d’huile situé sous le chariot.
3. Servez-vous d’un marteau pour enfoncer le manchon.
4. Raccordez la buse de distribution d’huile au coude.
5. Orientez la buse de distribution d’huile vers le coupe-
tubes de manière à inonder la lame.
NOTA ! La tête de filière doit IMPERATIVEMENT être
monté sur le chariot en position RELEVEE pour
permettre le passage de l’huile à travers la
buse de distribution.
6. Enlevez la buse de distribution d’huile avec le coupe-
tubes à PVDC lorsqu’ils ne servent pas.
Coupe des tuyaux avec le coupe-tubes
N
o
766
1. Avec le logement des galets et le porte-outils com-
plètement désengagés, baissez le coupe-tubes en
position de coupe.
2. Réglez la vitesse de rotation de la machine à 36 t/m.
3. Mettez l’interrupteur à la position FOR (avant) et ap-
puyez sur la pédale de commande afin de faire tourner
le tuyau. Serrez la poignée du coupe-tubes jusqu’à ce
que les galets attaquent le tube.
4. Orientez la buse de distribution d’huile vers le coupe-
tubes.
5. Tournez le volant d’alimentation lentement jusqu’à
ce que le tuyau soit sectionné.
NOTA ! Il faut alors verrouiller les écrous de butée afin
d’assurer l’uniformité de la profondeur des
coupes successives.
6. Une fois la coupe achevée, et tout en laissant le tuyau
continuer à tourner, retirez le coupe-tubes. Tournez
la poignée du coupe-tubes afin de dégager les galets,
puis ramenez le coupe-tubes en position de repos.
NOTA ! Utilisez la procédure suivante pour éviter la
pénétration d’huile à l’intérieur du tuyau :
A) Orientez la buse de distribution d’huile vers le
bas de manière à diriger un peu d’huile sur le
galet arrière. Le matériau récupérera l’huile du
galet pour ainsi lubrifier le coupe-tubes.
B) Retirez la buse de distribution d’huile de l’outil
de coupe juste avant que la mèche de l’outil
traverse la paroi du tuyau.
Décapage des tuyaux doublés de PVDC
ou de matière plastique
1. Ramenez les deux écrous de butée jusqu’au bout
du filetage de la vise d’alimentation.
2. Avec le logement des galets et le porte-outils com-
plètement retirés, tirez le coupe-tubes vers le bas
jusqu’à la position de coupe.
3. Réglez la vitesse de rotation de la machine à 36 t/m.
4. Mettez l’interrupteur à la position FOR (avant) et ap-
puyez sur la pédale de commande afin de faire tourner
le tuyau. Serrez la poignée du coupe-tubes jusqu’à ce
que les galets entament la coupe.
5. Orientez la buse de distribution d’huile vers la mèche
de l’outil de coupe.
6. Tournez la vis d’alimentation jusqu’à ce que la mèche
ait traversée le métal pour atteindre le doublage en
PVDC ou en matière plastique.
Vis d’alimentation
Poignée du
coupe-tubes
Ecrous de
butée
Barre-sinus
accrochée (OUT)
