Máquina Roscadora No. 1224 de tubos y pernos
Ridge Tool Company74
Biselado de tubos con
el Cabezal de terrajas
No. 714/914
Cuando use las terrajas de biselado con el cabezal de
terrajas No. 714/914.
1. Siga las instrucciones de la instalación de las terrajas,
página 70.
2. El cabezal DEBE estar instalado para el corte de
roscas rectas NPSM/BSPP. Lea el procedimiento,
páginas 67-69.

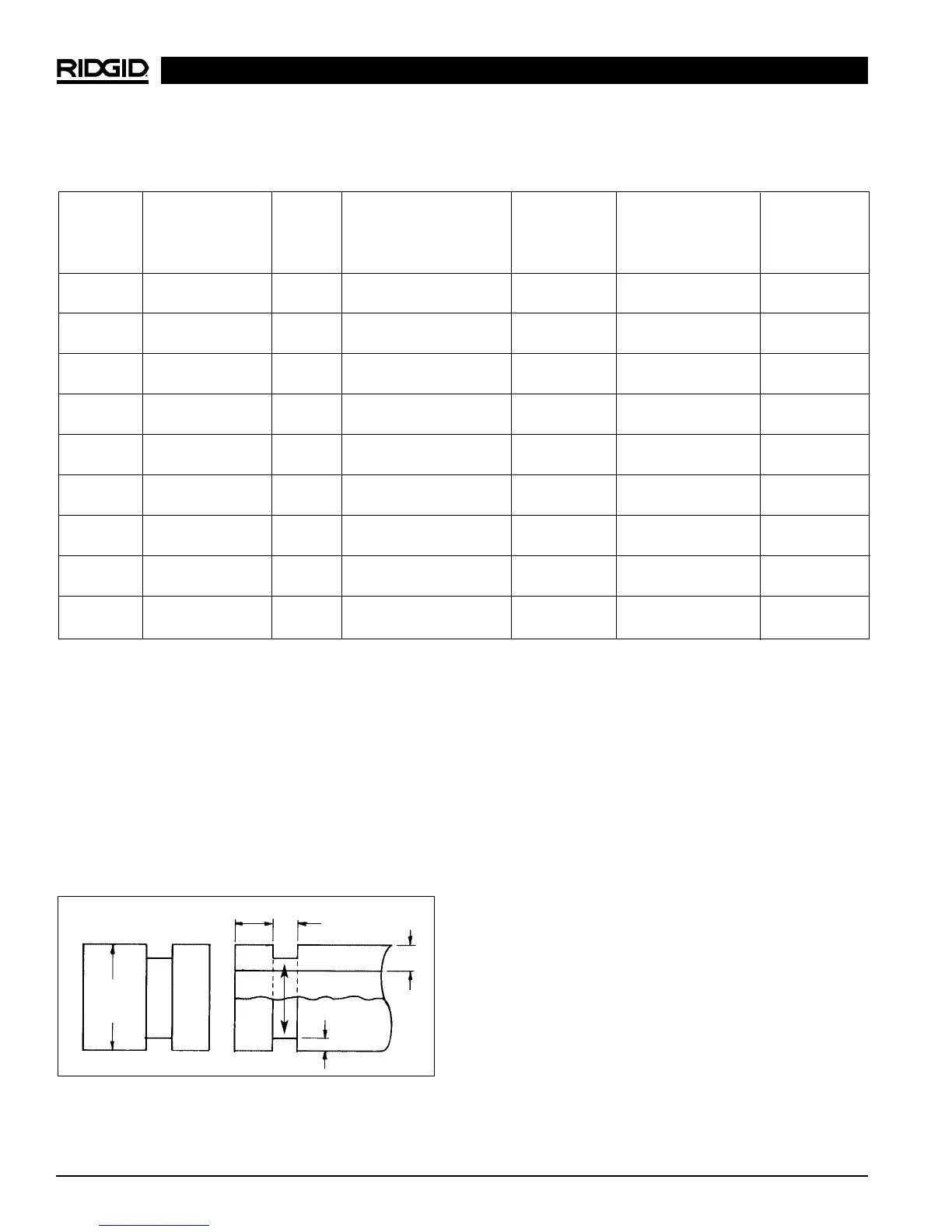

Figura 24 – Especificaciones para el corte de ranura es-
tándar en ángulo recto
Diámetro
exterior
del tubo
A
T
B
D
C
TA BC D
DIM. DIÁMETRO MIN. ASIENTO DE ANCHO DE DIÁMETRO DE PROF. DE
NOM. DEL TUBO ESP. DE EMPAQUETADURA RANURA RANURA RANURA DE
DEL TUBO D.E. TOL. PARED +,015 – ,030 + ,030 – ,015 D.E. TOL. PRUEBA
3
/
4
1,050 +,010 ,113 ,625 ,312 ,938 ,015 ,056
,010
1 1,315 +,013 ,133 ,625 ,312 1,190 ,015 ,062
,013
1
1
/
4
1,660 +,016 ,140 ,625 ,312 1,535 +,015 ,062
,016
1
1
/
2
1,900 +,019 ,145 ,625 ,312 1,775 ,015 ,062
,019
2 2,375 +,024 ,154 ,625 ,312 2,250 ,015 ,062
,024
2
1
/
2
2,875 +,029 ,187 ,625 ,312 2,720 ,018 ,078
,029
3 3,500 +.,035 ,188 ,625 ,312 3,344 ,018 ,078
,031
3
1
/
2
4,000 +,040 ,188 ,625 ,312 3,834 ,020 ,083
,031
4 4,500 +,045 ,203 ,625 ,375 4,334 ,020 ,083
,031
Tabla I.
¡
NOTA! Todas las dimensiones se dan en pulgadas.
Tabla 1
Columna 1 - Dimensión nominal del tubo.
Columna 2 - El diámetro nominal exterior del tubo ranurado no debe variar en más que lo que se lista para las tolerancias. La tolerancia máxima per-
mitida para los extremos de corte angular es de .030para las dimensiones
3
/
4
- 3
1
/
2
, .045 para las dimensiones de 4.
Columna 3 - El espesor de pared mínimo para tubos de acero es el espesor nominal de pared que se puede ranurar.
Columna 4 - Asiento de la empaquetadura: El tubo debe estar libre de hendiduras, proyecciones o de marcas de rodillo, desde el extremo del tubo
hasta la ranura, para de esta manera proporcionar un asiento a prueba de fugas para la empaquetadura.
Column 5 - Ancho de la ranura.
Column 6 - Diámetro exterior de la ranura: La ranura debe ser de una profundidad uniforme a lo largo de toda la circunferencia del tubo. Se deben
mantener el diámetro C.
Column 7 - Profundidad de la ranura de prueba: La dimensión para la profundidad de La ranura solamente se proporciona como referencia. La ra-
nura debe conformar con el diámetro “C” que se muestra.
