Fileteuse N° 1224
Ridge Tool Company46
Réglage du diamètre de filetage
Tenez le porte-pièce et tournez le carré de l’arbre d’en-
traînement ou le carter d’engrenages à la main pour
l’aligner sur le repère approprié du poteau de guidage.
(Figure 25)
Pas standard – Utilisez un des deux repères suivants au
choix :
Repère n
o
1 : Alignez la surface inférieure de la tête
de filière sur la ligne rouge (standard)
de la chemise du pignon.
Repère n
o
2 : Alignez la surface supérieure de la tête
de filière contenant le poteau de
guidage à fleur de la ligne axée en tête
du poteau de guidage.
Pas surdimensionné – Pour les pas surdimensionnés
(peu profonds), alignez la tête sur la ligne inférieure du
poteau de guidage. Cette ligne est marquée 2T OVER.
Pas sousdimensionné – Pour les pas sousdimensionnés
(profonds), alignez la tête sur la ligne supérieure du
poteau de guidage. Cette ligne est marquée 2T UNDER.
Biseautage des Tuyaux avec la
Tête de Filière N
o
714/914
Lors de l’utilisation des filières de biseautage avec la tête
de filière N
o
714/914
1. Suivez les instructions d’installation des filières de la
page 42.
2. La tête de filière doit IMPERATIVEMENT être con-
figuré pour filetages droits type NPSM/BSPP.
Reportez-vous aux instructions des pages 39 et 40.
Utilisation des Filières à
Pignon
MISE EN GARDE !
Ne portez pas de gants ou de vêtements amples
lors de l’utilisation de cette fileteuse. Boutonnez
vos manches de chemise et votre blouson. Ne
pas se pencher sur la machine, la filière à pignon
ou l’arbre d’entraînement.
Ne pas utiliser cette fileteuse lorsque sa pédale de
commande est endommagée ou manquante. Portez
systématiquement des lunettes de sécurité pour
vous protéger des projections et autres débris.
Il est nécessaire de respecter toutes les con-
signes d’installation afin d’éviter les risques de
renversement de la fileteuse et de la filière à
pignon. Suivez ces instructions à la lettre.
La filière à pignon pèse 160 livres. Cette filière doit
étre manutentionnée par deux (2) individus.
Réglage de la Fileteuse à
Pignon N
o
161
Réglage de la plaque à cames (section
du tuyau)
1. Posez la fileteuse au sol ou sur établi avec son arbre
d’entraînement vers le haut.
2. Tirez sure les molettes de la plaque à cames (Figure
25) et tournez la plaque jusqu’au diamètre de tuyau
indiqué sur la tête de filière. Lâchez les molettes dès
que les broches de calage s’engage dans les trous de
la plaque de sélection.

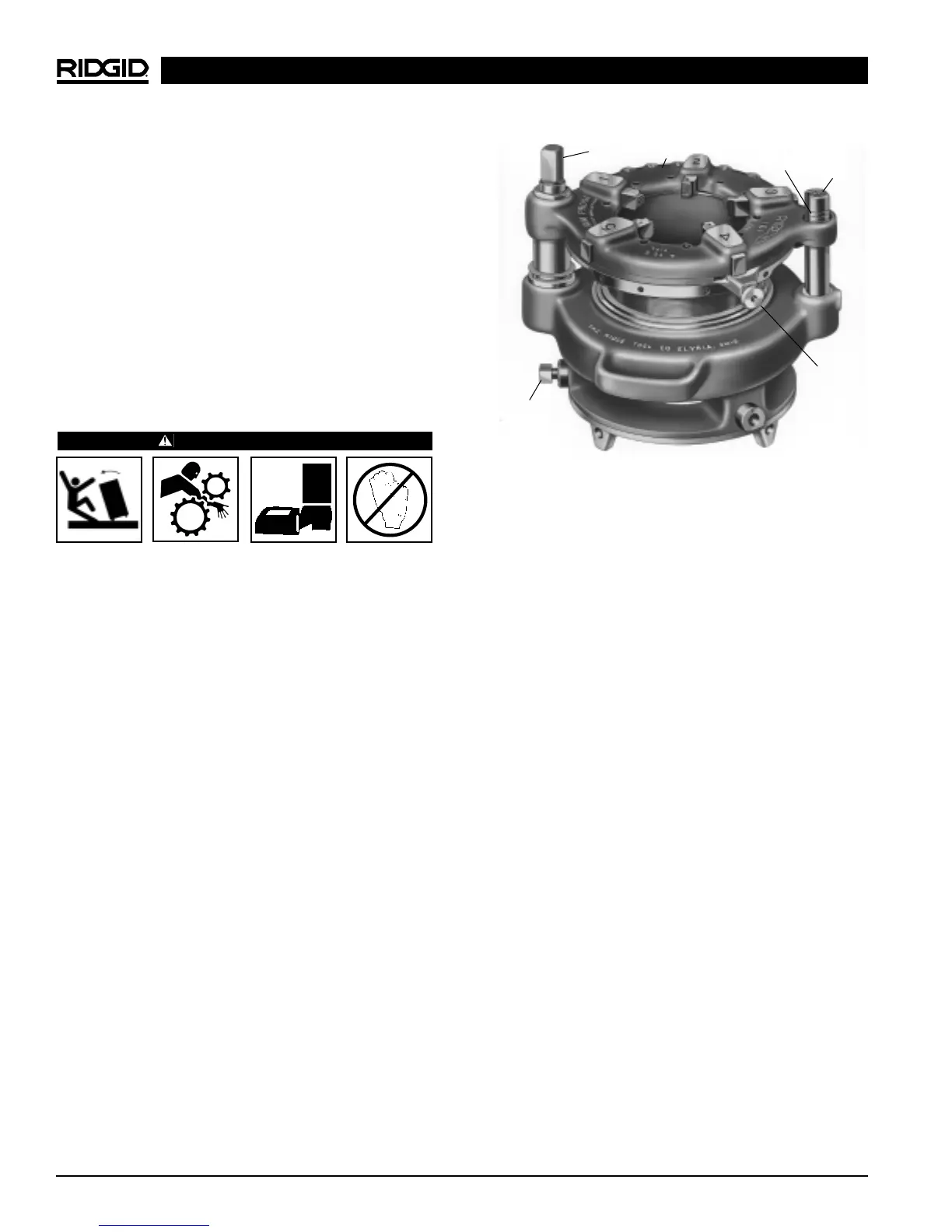

Figure 25 – Fileteuse N
o
161 avec arbre d’entraînement
vers le haut
Arbre
d’entraînement
Molettes de
plaque à
cames (2)
Poteau de
guidage
Repères (3)
Tête
Vis de
blocage
