Máquina Roscadora No. 1224 de tubos y pernos
Ridge Tool Company62
6. Monte la máquina sobre el soporte empleando cuatro
(4) pernos, uno en cada esquina de la base.
Para funcionar en forma óptima y equili-
brada, las máquinas RIDGID deben montarse sobre
los agujeros correctos en las patas (Figura 3).
Montaje de la máquina en un banco
1. Si no se emplea un soporte, la máquina debe mon-
tarse sobre un banco o mesa de trabajo estable.
Para montarla sobre un banco, atornille la base de la
máquina en sus cuatro esquinas con los cuatro (4)
pernos de
3
/
8
pulgada provistos. Las dimensiones de
la base se muestran en la Figura 2.
Si no se monta la roscadora sobre
soportes o bancos estables, la máquina puede volcarse
y causar lesiones graves.
Transporte de la máquina
1. Si la máquina va montada en un Soporte con patas
No. 100, puede transportársela en un carro elevador
con o sin una eslinga (Figuras A y B).
No levante la máquina asiéndola del con-
junto de la bandeja ni de la cubierta inferior, porque
pueden ocurrirle daños de consideración.
AB

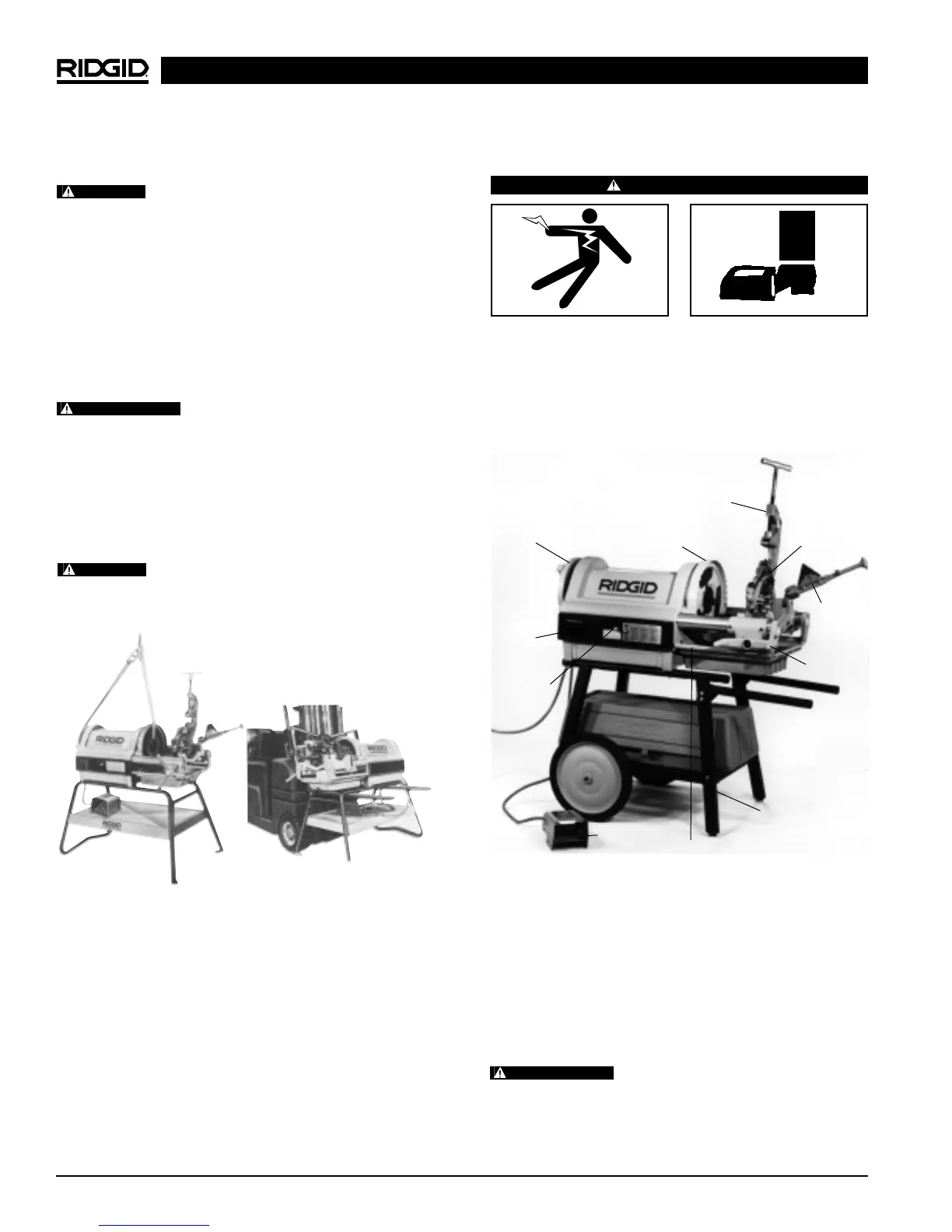

Figura 4 – A - Transporte de la Roscadora No. 1224
usando una eslinga
B - Transporte de la Roscadora No. 1224
usando un carro elevador
2. Los soportes con ruedas Nos. 150 y 200 permiten el
transporte de la máquina por una sola persona sobre
superficies lisas.
Revisión de la máquina
ADVERTENCIA
Revise su Roscadora para evitar lesiones graves.
Los siguientes procedimientos de inspección
deben realizarse a diario:
1. Asegure que la Roscadora esté desenchufada y que
su interruptor direccional se encuentra en la posi-
ción de OFF (apagado) (Figura 5).
Figura 5 – Máquina Roscadora de tubos y pernos
No. 1224
2. Limpie las mordazas del mandril con un cepillo
metálico.
3. Revise las inserciones de la mordaza por si están des-
gastadas en exceso. Consulte las Instrucciones de
Mantenimiento si necesitan recambiarse.
4. Asegure que el interruptor de pie esté presente y
acoplado a la Roscadora (Figura 5).
No haga funcionar la Máquina Rosca-
dora sin su interruptor de pie.
5. Inspeccione el cordón eléctrico y el enchufe para
comprobar que están en buen estado. Si el enchufe
Dispositivo
de centrado
Interruptor
FOR/OFF/REV
Palanca de
cambio de
velocidad
12 rpm/36 rpm
Interruptor
de pie
Bandeja del depósito de aceite
Soporte con patas
No. 200
Volante para la
mordaza del mandril
Cortadora No. 764
Escariadora
No. 744
Volante del
carro
ADVERTENCIA
ADVERTENCIA
CUIDADO
CUIDADO
Cabezal de
terrajas de
autoapertura
