Máquina Roscadora No. 1224 de tubos y pernos
Ridge Tool Company 73
7. Regule la máquina a la velocidad de 36 RPM.
8. Gire el conmutador de control REV/OFF/FOR a la
posición FOR (adelante) y pise el interruptor de pie.
9. Lentamente gire el conjunto del tornillo de ali-
mentación para que las barrenas de ranurado le
empiecen a cortar el ranurado al tubo.
10. Antes de enclavar las tuercas de detención para fijar
las profundidad del corte de ranurado de las terrajas,
permita que el tubo haga 3 a 4 revoluciones para
limpiar cualquier material extra que haya quedado en
la ranura.
11. Enclave las tuercas de detención contra la carcasa del
rodillo.
12. Gire el conjunto del tornillo de alimentación en sentido
contrario a las agujas del reloj para retraer las terra-
jas de ranurado del tubo.
¡
NOTA! Si se dejan las tuercas de detención enclavadas
en posición, se asegura que los cortes sigu-
ientes en tubos revestidos de saran o plástico
quedarán de la misma profundidad.
13. Una vez terminada la operación del corte y mientras
el tubo todavía esté girando, retraiga la herramienta
cortadora.
borde anterior de la terraja esté al ras con el tubo.
(Figura 21)
6. Empuje la palanca de desenganche hasta que re-
pose sobre la placa de exclusión y comience un
roscado normal con el volante del carro (Figura 22).
Cabezal de terrajas de Corte
Ranurado No. 725
Ranurado de Tubos con el Cabezal de
Terrajas de Corte Ranurado No. 725
(Figura 23)
1. Instale el juego adecuado de terrajas. Lea el pro-
cedimiento de instalación de terrajas.
2. Enganche el agarre de la barra sinusoidal (OUT) del
carro sobre el borde del carro de tal manera que la
cortadora no pegue contra la barra sinusoidal.
3. Mueva la cortadora y escariadora a la posición UP (a-
rriba).
4. Ajuste el cabezal de terrajas al tamaño adecuado.
5. Afloje completamente la carcasa del tornillo de ali-
mentación de tal manera que las terrajas no tengan
contacto con el diámetro exterior del tubo.
6. Con el tubo firmemente sujeto en el mandril de-
lantero, gire el volante del carro en el sentido contrario
a las agujas del reloj para que el cabezal de terrajas
se detenga contra el extremo del tubo.

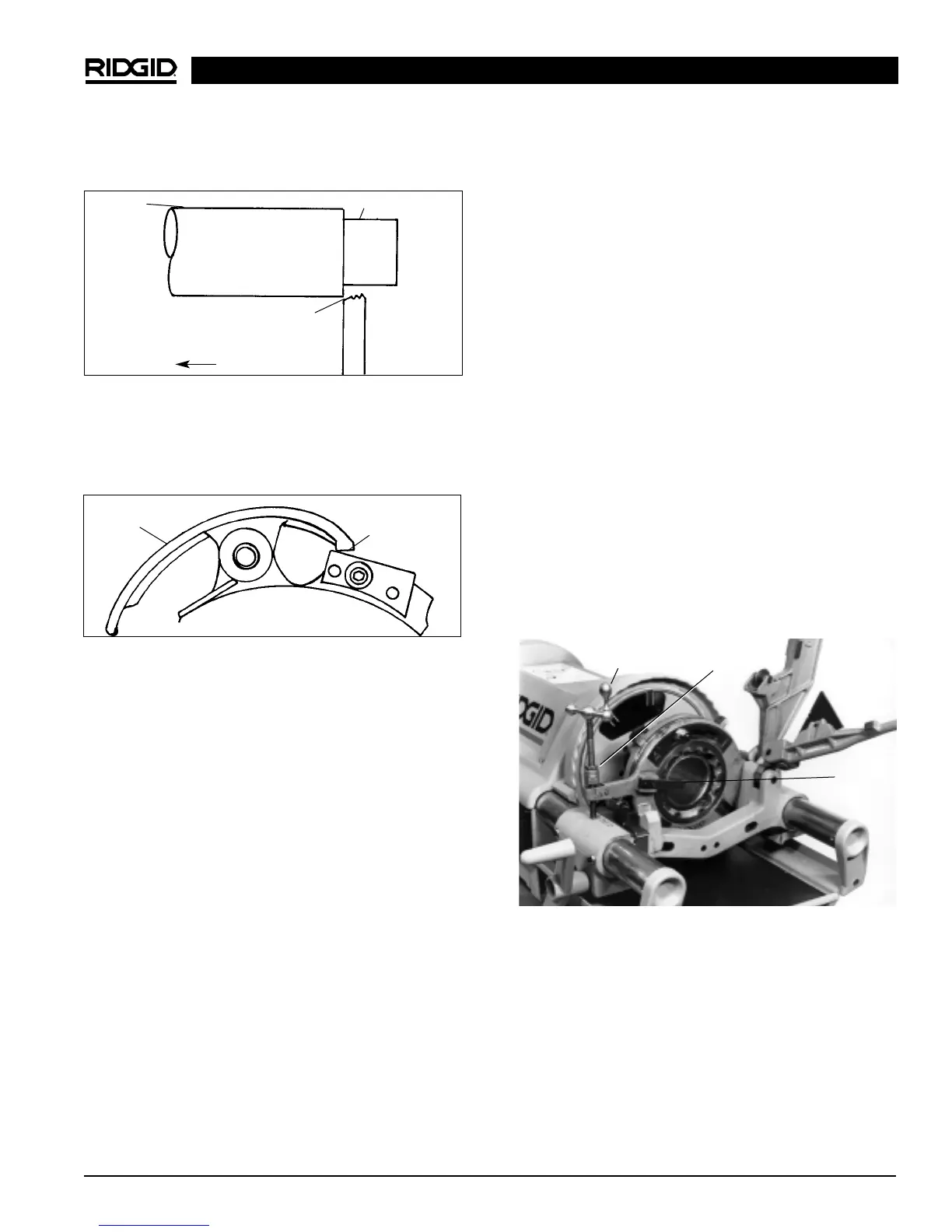

Figura 21 – Ubique el borde anterior de la terraja al ras
con el tubo
Figura 22 – Posiciones de la palanca de desenganche y
de la placa de exclusión para empezar un
roscado de longitud estándar
Tubo
Revestimiento
Recorrido del carro
Borde anterior de la terraja
Palanca de
desenganche
Posición para
empezar un
roscado de
longitud
estándar
Figura 23 – Cabezal de terraja de corte ranurado
No. 725
Tornillo de
alimentación
Parada
del tubo
Tuercas de
detención
