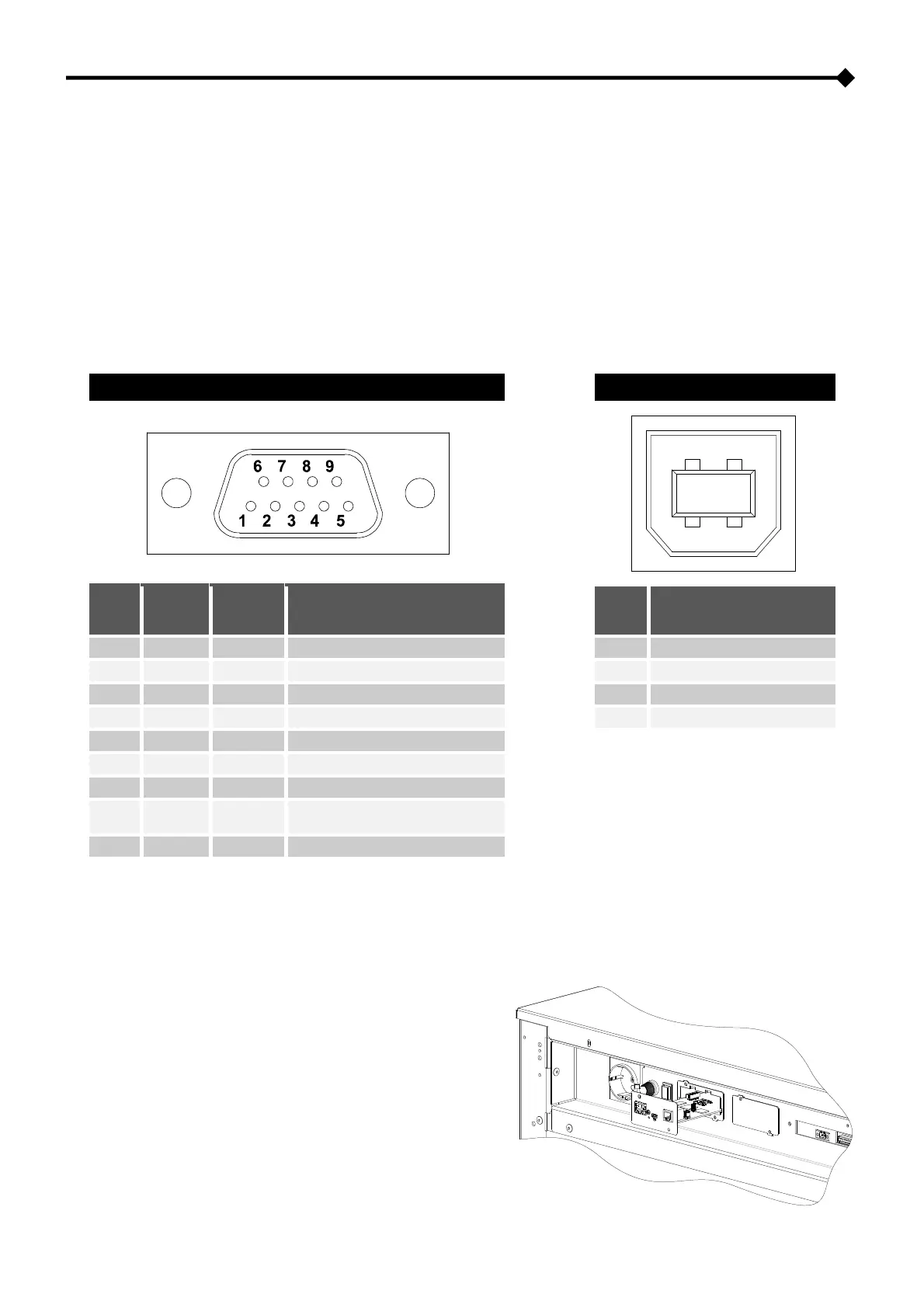

‐197‐
PORTS DE COMMUNICATION
Dans la partie supérieure de l’UPS, derrière la porte (voir « Vue de face de l'UPS ») se trouvent les ports de communication
suivants :
Port série, disponible avec connecteur RS232 et connecteur USB.
REMARQUE : l’utilisation d’un connecteur exclue automatiquement l’autre.
Slot d’expansion pour cartes d’interface supplémentaires COMMUNICATION SLOT
Port AS400
Sur l’arrière de l’UPS, il est aussi possible d’installer en option la carte de contacts MultiCOM 382 (4 contacts programmables,
250Vac, 3A)
CONNECTEURS RS232 ET USB
CONNECTEUR RS232
CONNECTEUR USB
BRO
CHE
NOM TYPE SIGNAL
BRO
CHE
SIGNAL
1 IN 1 VBUS
2 TX OUT TX ligne série 2 D-
3 RX IN RX ligne série 3 D+
4 4 GND
5 GND POWER
6 OUT
7
8 +15V POWER
Alimentation isolée
15V±5% 80mA max
9 WKATX OUT Réveil-alimentation ATX
COMMUNICATION SLOT
L’UPS est fourni avec deux slots d’expansion pour cartes de communication accessoires qui permettent à l’équipement de
dialoguer en utilisant les principaux standards de communication (voir « Interface utilisateur »).
Quelques exemples :
Second port RS232
Duplicateur de série
Agent de réseau Ethernet avec protocole TCP/IP, HTTP et
SNMP
Port RS232 + RS485 avec protocole JBUS / MODBUS
Pour davantage d'informations sur les accessoires disponibles, consulter le site web.
12
34
