PORT AS400
PORT AS400

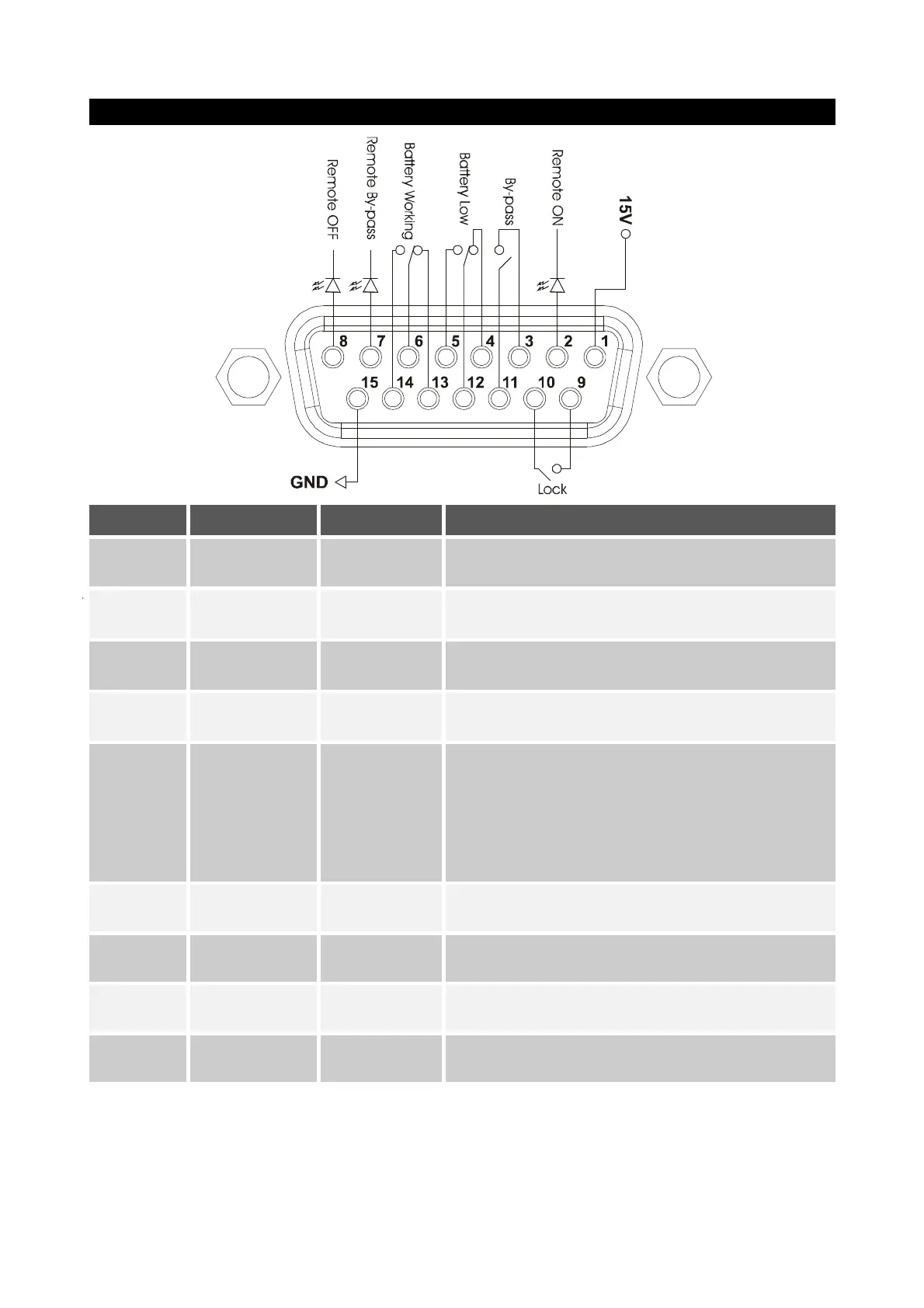

N° BROCHE NOM TYPE FONCTION
1 15V POWER Alimentation auxiliaire isolée +15V±5% 80mA max
15 GND POWER
Masse à laquelle se réfèrent l’alimentation auxiliaire isolée
(15V) et les commandes à distance (Remote ON, Remote
BYPASS, Remote OFF)
2 REMOTE ON INPUT #1
Si l'on connecte la broche 2 avec la broche 15 pendant au
moins 3 secondes, l’UPS s’allume
8 REMOTE OFF INPUT #2
Si l'on connecte la broche 8 à la broche 15, l’UPS s’éteint
instantanément
7
REMOTE
BYPASS
INPUT #3
Si l'on connecte la broche 7 à la broche 15, l’alimentation de
la charge passe de l'onduleur au by-pass. Tant que ce
raccordement est actif, l’UPS reste en fonctionnement par
by-pass même si une coupure du réseau d’entrée survient.
Si on retire le pont en la présence du courant, l’UPS reprend
un fonctionnement par onduleur. Si le pont est retiré en
l’absence de courant, l’UPS reprend un fonctionnement sur
batterie.
4,5,12 BATTERY LOW OUTPUT #1
Signale que les batteries arrivent à épuisement lorsque le
contact 5/12 est fermé
(1)
6,13,14
BATTERY
WORKING
OUTPUT #2
Signale que l’UPS fonctionne sur batterie lorsque le contact
6/14 est fermé
(1)
9,10 LOCK OUTPUT #3
Lorsque le contact est fermé, signale que l’UPS est en
condition de blocage
(1)
3,11 BYPASS OUTPUT #4
Lorsque le contact est fermé, signale que l’alimentation de
la charge s’effectue par by-pass
(1)
N.B. : La figure représente les contacts présents à l’intérieur de l’UPS, capables d’amener un courant max de 0,5A à 42Vdc.
La position des contacts indiquée sur la figure suppose l'absence de toute alarme ou signalement.
(1)
La sortie peut être programmée à l’aide du logiciel de configuration.
La fonction indiquée est celle par défaut (configuration d’usine).
