7 TEORETISK BESKRIVELSE AV KONTINUERLIG
RAK SVEISING
7.1 Introduksjon
Et MIG-system består av en likstrømsgenerator, en strømmater
og en spole, en brenner og gass (Fig.7).

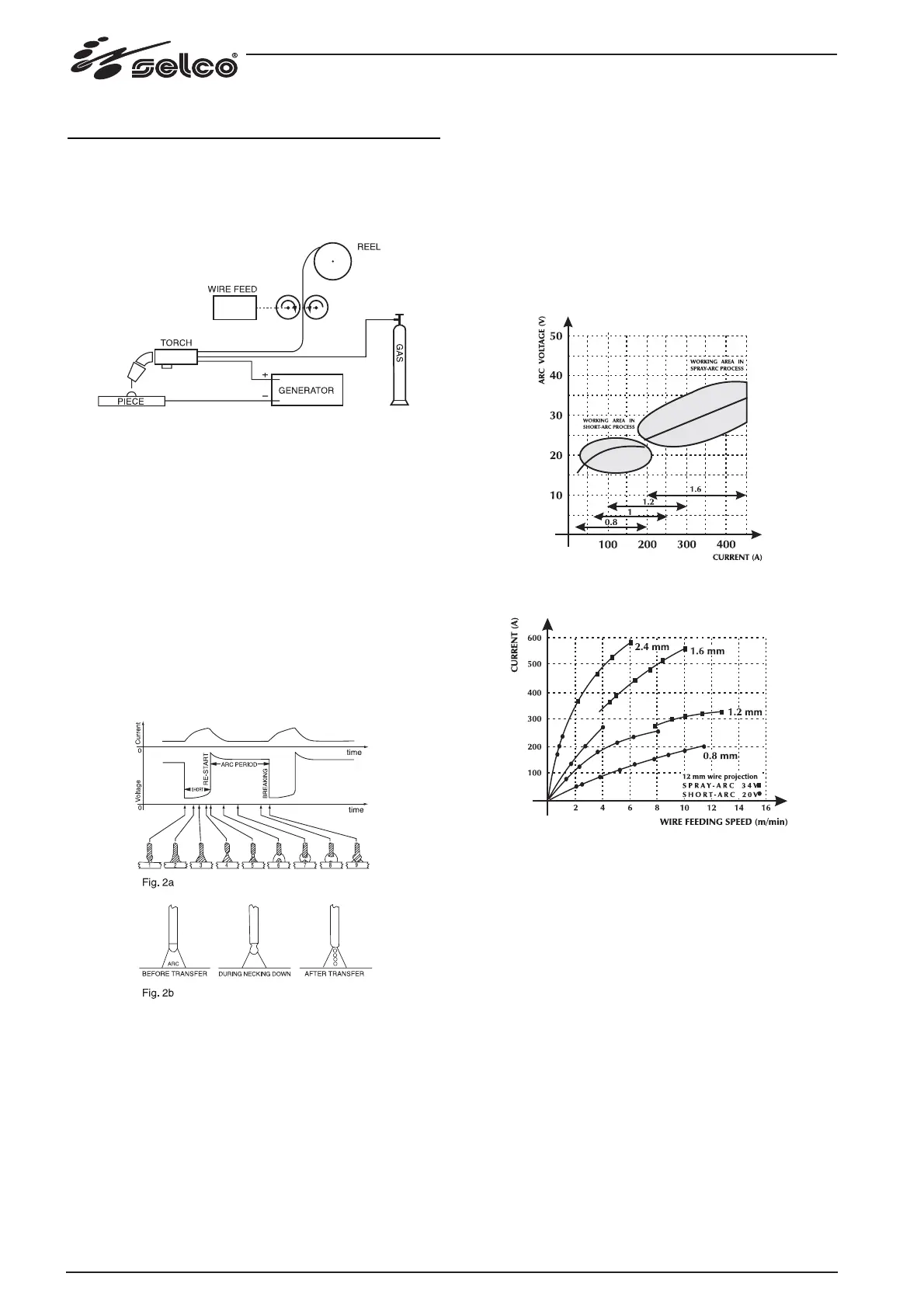

Fig.7 Anlegg for manuell sveising
Strømmen blir overført til buen ved hjelp a sikringselektroden
(enhet med positiv polaritet); i prosedyren blir den smelte
metallen overført til den del som skal sveises, ved hjelp av buen.
Strømforsyningen er nødvendig for å reintegrere kvantiteten av
smelt metall under sveisingsprosedyren.
7.1.1 Fremgangsmetoder
I sveisingen med gassbeskyttelse, kan du velge mellom to
overføringssystem for å fjerne dråpene fra elektroden. Den
første metoden har definisjonen ”OVERGANG VED HJELP AV
KORTSLUTNING (SHORT-ARC)” og gjør at elektroden kommer
i direkte kontakt med badet, deretter gjør du en kortslutning
med sikringseffekt og siden setter buen igang og syklusen blir
gjentatt (Fig. 2a).
Fig.8 SHORT-syklus (a) og SPRAY ARC (b) sveising
En annen metod for å oppnå overføring av dråpene er
”OVERFØRING MED SPRØYT (SPRAY-ARC)”, som gjør at
dråpene kan løsne fra elektroden og siden komme ned i
fusjonsbadet (Fig. 2b).
7.1.2 Sveiseparametrer
Buens synbarhet minker nødvendigheten for operatøren å
kontrollere nøye reguleringstabellene, slik at han i stedet kan
kontrollere fusjonsbadet direkt.
- Spenningen påvirker resultatet direkt, men dimensjonene for
sveiseoverflaten kan varieres i forhold til oppfordringene, hvis
du dreier til sveisebrenneren manuelt, slik at du oppnår
deponeringer som kan varieres med konstant spenning.
- Matehastigheten beror på sveisestrømmen.
I Fig.9 og 10 blir forholdet mellom de ulike
sveiseparametrene vist.
Fig.9 Diagram for optimalt val av beste arbeidsmåte.
Fig.10 Forhold mellom matehastighet og strømnivå
(fusjonsbeskrivelse) i forhold på diametern.
