2.4.3 Ligação à terra
Para a protecção dos utilizadores, o equipamento deve ser
correctamente ligado à terra. O cabo de alimentação está
equipado de um condutor (amarelo - verde) para a ligação à terra,
que deve ser ligado a uma ficha provida de contacto de terra.
ATENÇÃO
* A instalação eléctrica deve ser executada por pessoal técnico
especializado, com os requisitos técnico-professionais
específicos e em conformidade com a legislação do País em
que se efectua a instalação.
* O cabo de rede da máquina de soldar é provido de um fio
amarelo/verde, que deverá ser SEMPRE ligado ao condutor
de protecção a terra. Este fio amarelo/verde NUNCA deve ser
utilizado com outros condutores de corrente.
* Certificar-se que o local de instalação possui "ligação de
terra" e que as tomadas de corrente se encontrem em
perfeitas condições.
* Instalar somente fichas homologadas em conformidade com
as normas de segurança.
2.4.4 Alimentação com grupo electrógeno
É possível alimentar a instalação por meio de um grupo electró-
geno desde que esse garanta uma tensão de alimentação está-
vel entre ±15% em relação ao valor de tensão nominal decla-
rado pelo fabricante, em todas as condições operativas possíveis
e à máxima potência que pode ser fornecida pelo gerador.
Normalmente, é aconselhável o uso de grupos
electrógenos de potência igual a 2 vezes a potên-
cia do gerador se for monofásico e igual a 1,5
vezes se for trifásico.
É aconselhável o uso de grupos electrógenos com
controlo electrónico.
2.5 Colocação em serviço
O cabo de terra deverá ser ligado tão próximo
quanto possível do ponto de soldadura.
Antes de iniciar a soldadura, verificar o estado dos
cabos eléctricos e da tocha, e se estiverem
danificados proceder à sua reparação ou
substituição.
2.5.1 Colocação em serviço

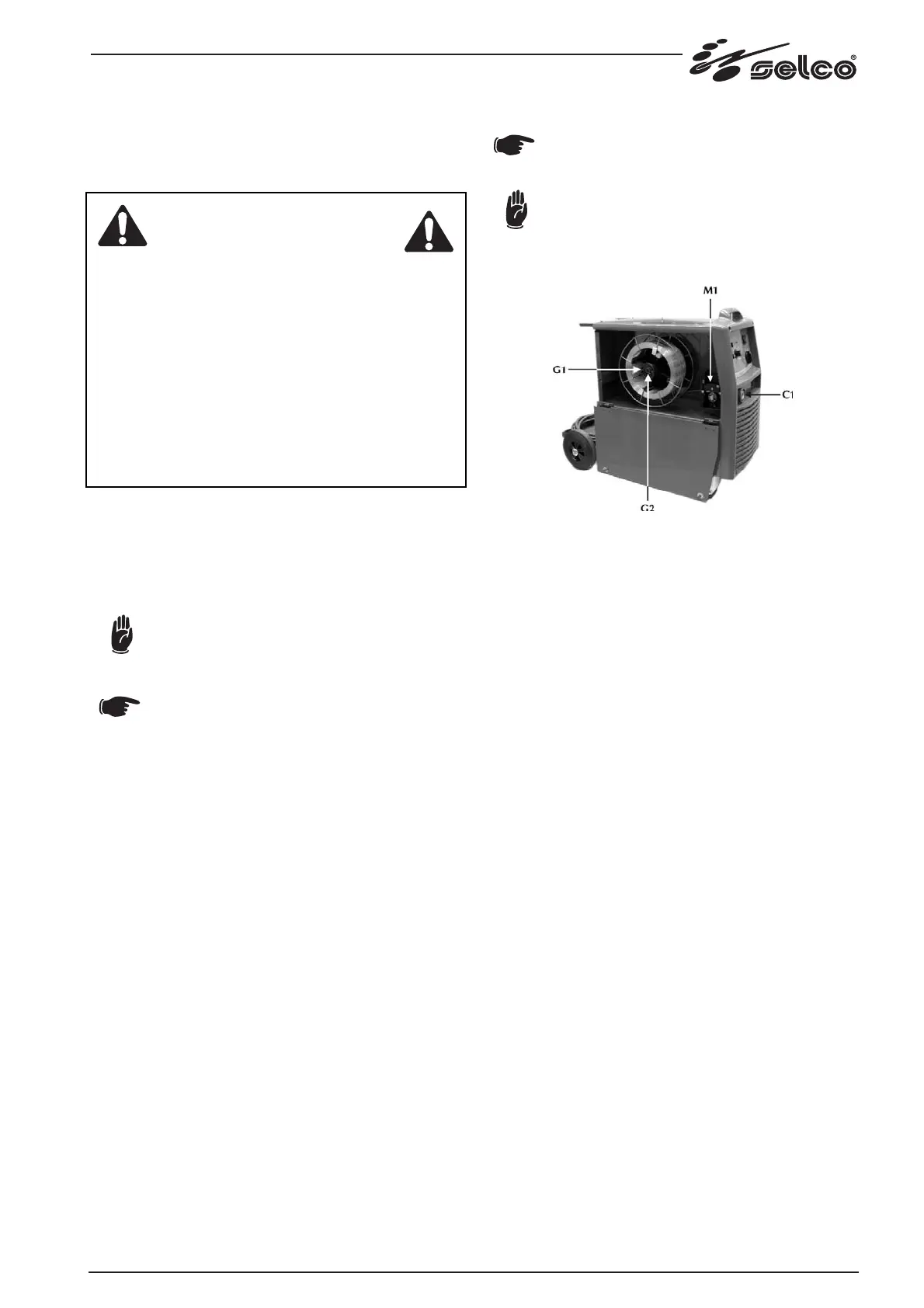

Fig.2
Para a colocação em serviço do equipamento devem-se
respeitar as seguintes indicações:
a) Ligar a tocha mig na conexão (C1 fig.2), prestando especial
atenção em aparafusar completamente o anel de fixação.
b) Conectar o tubo de gás no porta-tubos flexível posterior.
c) Controlar que a gola do rolo coincida com o diâmetro do fio
que se pretende utilizar.
d) Desparafusar o aro (G1 fig.2) do carreto porta-bobina e inserir
a bobina de maneira que, puxando a extremidade externa do
fio, esse rode no sentido anti-horário. Faça entrar no
alojamento também o pino do carreto, recolocar o aro (G1
fig.2) em posição e regular o parafuso de fricção (G2 fig.2).
e) Desbloquear o suporte de arrastamento do motorredutor
(M1 fig.2) introduzindo a extremidade do fio no casquilho
guia fio e, fazendo-o passar sobre o rolo, na conexão da
tocha. Bloquear na sua posição o suporte de arrastamento
controlando que o fio tenha entrado na gola dos rolos.
f) Pressionar o botão de avanço fio para carregar o fio na tocha.
g) Regular o fluxo do gás de 10 a 14 It/min.
Caso se verifique algum problema, durante as fases acima
descritas, controlar os leds de visualização e eventualmente
consultar o capítulo “Eventuais problemas”.
