7 Θεωρητικά αποσπάσµατα για τη
συγκόλληση µε συνεχές σύρµα
7.1 Εισαγωγή
Ένα σύστηµα MIG αποτελείται από µια γεννήτρια συνεχούς
ρεύµατος, ένα τροφοδοτικό και µια µποµπίνα σύρµατος,
µια τσιµπίδα και αέριο (Εικ.7).

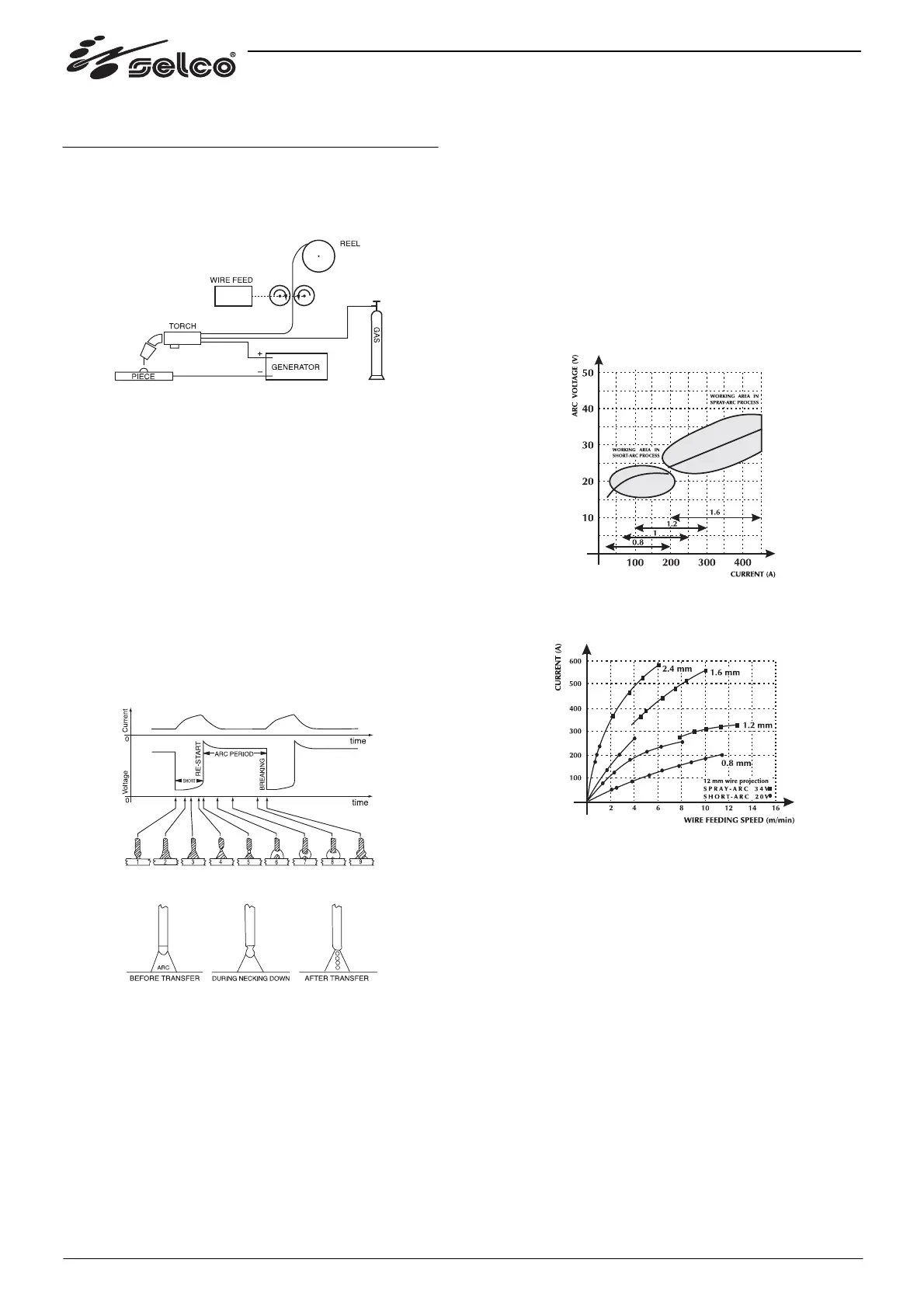

Εικ.7 Εγκατάσταση χειροκίνητης συγκόλλησης
Το ρεύµα µεταφέρεται στο τόξο µέσω του τηκόµενου
ηλεκτροδίου (σύρµα µε θετική πολικότητα). Στη διαδικασία
αυτή το λειωµένο µέταλλο µεταφέρεται στο κοµµάτι προς
συγκόλληση µέσω του τόξου. Η τροφοδοσία του σύρµατος
είναι απαραίτητη για την αποκατάσταση του λειωµένου
συγκολλητικού κατά τη συγκόλληση.
7.1.1 Μέθοδοι διαδικασίας
Στη συγκόλληση υπό την προστασία αερίου, ο τρόπος
σύµφωνα µε τον οποίο οι σταγόνες αποκολλώνται από το
ηλεκτρόδιο ορίζουν δύο συστήµατα µεταφοράς. Η πρώτη
µέθοδος που ονοµάζεται “ΜΕΤΑΦΟΡΑ ΜΕ
ΒΡΑΧΥΚΥΚΛΩΜΑ (SHORT-ARC)”, φέρνει σε άµεση
επαφή το ηλεκτρόδιο µε τη λεκάνη τήγµατος, γίνεται
εποµένως ένα βραχυκύκλωµ
α µε αποτέλεσµα να λειώσει
το σύρµα που κόβεται, µετά το τόξο ανάβει ξανά και ο
κύκλος επαναλαµβάνεται (Εικ. 2a).
Εικ.8 Κύκλος SHORT (a) και συγκόλληση SPRAY ARC (b)
Μια άλλη µέθοδος για να πετύχουµε τη µεταφορά των
σταγόνων είναι η επονοµαζόµενη “ΜΕΤΑΦΟΡΑ ΜΕ
ΨΕΚΑΣΜΟ (SPRAY-ARC)”, που επιτρέπει στις σταγόνες
να αποκολληθούν από το ηλεκτρόδιο και µετά να φτάνουν
στη λεκάνη τήγµατος (Εικ. 2b).
7.1.2 Παράµετροι συγκόλλησης
Η ορατότητα του τόξου µειώνει την ανάγκη της απόλυτης
τήρησης των πινάκων ρύθµισης εκ µέρους του χειριστή
που έχει τη δυνατότητα να ελέγχει άµεσα τη λεκάνη
τήγµατος.
- Η τάση επηρεάζει άµεσα τη µορφή της ραφής, αλλά οι
διαστάσεις της συγκολληµένης επιφάνειας µπορεί να
αλλάξουν ανάλογα µ
ε τις απαιτήσεις, επεµβαίνοντας
χειροκίνητα στην κίνηση της τσιµπίδας έτσι ώστε να
επιτυγχάνονται µεταβαλλόµενες εναποθέσεις µε
σταθερή τάση
- Η ταχύτητα προώθησης του σύρµατος σχετίζεται µε το
ρεύµα συγκόλλησης.
Στις Εικ. 9 και 10 φαίνονται οι σχέσεις που υπάρχουν
µεταξύ των διαφόρων παραµέτρων συγκόλλησης.
Εικ. 9 ∆ιάγραµµα για τη βέλτιστη επιλογή της καλύτερης
χαρακτηριστικής λειτουργίας.
Εικ. 10 Σχέση µεταξύ ταχύτητας προώθησης του σύρµατος
και έντασης ρεύµατος (χαρακτηριστική τήξης).
Εικ. 2a
Εικ. 2b
