２ REQUIRED TOOLS AND PCB LAYOUT
ＭＵＸ-１００ SERVICE MANUAL ２ - １
２-１ Tools Required in Maintenance･･･････････････････････････････････････････････････････････････････
For installation or maintenance of the system, prepare the following tools:
□ Screwdriver □ Hexagon wrenches Nos. 2.5 to 10
(Phillips head type/normal head type)
□ Nipper □ Cutting pliers
□ Tester (digital) □ Alligator clip
□ Cable tie □ Cutter
□ Grease □ Waste
□ Alcohol or acetone for cleaning □ Bolt M8,M12×16 cm (for replacing the tube)
□ Oscilloscope □ Wrench for FU lock nut AW04
□ Spring scale (for adjusting the handle 0 ~ 20 kg)
２-２ Layout of Each PCB
･･････････････････････････････････････････････････････････････････････････････････････

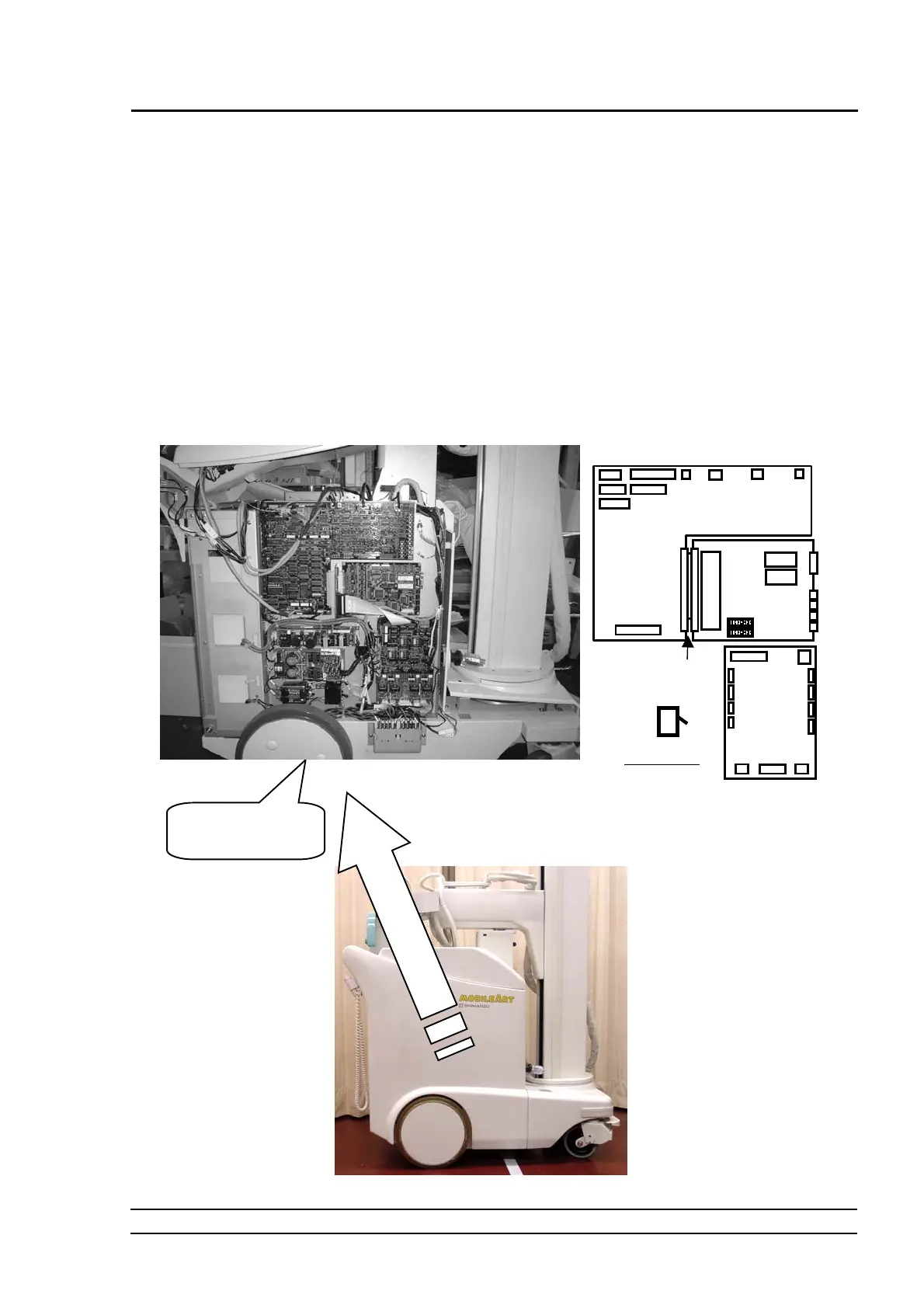

Fig.
-1 Control Unit (Right Side)
-fuse breaker
(lower position: ON)
Xcon
-2002
NEXS
CP
MUDriver2
Breaker NFB1
Bus
Extender
To Next Page
